परिचय

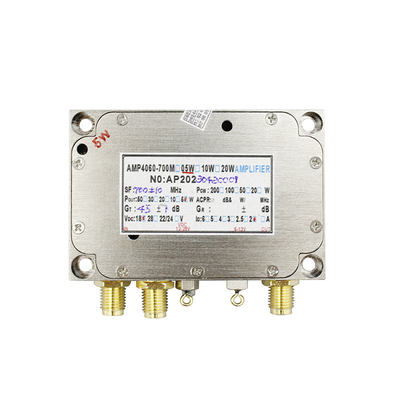

AMP4060-700M4 एक COFDM पावर एम्पलीफायर है जिसे विशेष रूप से UAV वीडियो ट्रांसमिशन के लिए डिज़ाइन किया गया है, इसमें छोटे आकार और हल्के वजन की सुविधा है, और 690-710MHz फ़्रीक्वेंसी बैंड या अनुकूलन का समर्थन करता है।
विशेषताएँ
■ उच्च रैखिकता और उच्च विश्वसनीयता
■ एंटी-ओपन सर्किट, एंटी-शॉर्ट सर्किट और एंटी-सिस्टम स्व-उत्तेजना
■ आवृत्ति 690-710MHz या अनुकूलन
■ मजबूत एल्यूमीनियम मिश्र धातु आवास
■ छोटा आकार और हल्का वजन
पैनल विवरण
① बढ़ते छेद x4
② आरएफ इनपुट - एसएमए एफ
③ आरक्षित (कोई कार्य नहीं)
④ पीए पावर इनपुट - 16~18VDC
⑤ पीए पावर जीएनडी
⑥ नियंत्रण पावर इनपुट - 6~12VDC। पुनश्च: यदि 6-12 वी बिजली नहीं है और केवल 16-18 वी मुख्य बिजली है, तो नियंत्रण के लिए 6-12 वी टर्मिनल को समानांतर में 16-18 वी टर्मिनल से सीधे जोड़ा जा सकता है, लेकिन बिजली आपूर्ति की दक्षता थोड़ी कम हो जाती है, क्योंकि 6-12 वी टर्मिनल आंतरिक रूप से 5 वी कम ड्रॉपआउट एनालॉग बिजली आपूर्ति चिप से जुड़ा होता है।
⑦ पावर जीएनडी को नियंत्रित करें
⑧ आरएफ आउटपुट - एसएमए एफ
विनिर्देश
| आवृति सीमा | 690~710MHz (या अनुकूलन) |
| पाना | ≥45dB±1dB (प्रकार 40~56dB समायोज्य) |
| क्षीणन नियंत्रण | ≥15dB |
| सीनियर | ≥35～36dB (DVB-T 2, 8K मोड, 37dBm, 4.3MHz की केंद्र आवृत्ति से विचलित) |
| ए.सी.पी.आर | ≤-35~36dB@Pout=37dBm / ≤-25~30dB@38dBm@700±1MHz (आउट-ऑफ़-बैंड ±4.3MHz) |
| इन-बैंड फ़्लैटनेस | ≤ ±0.25dB (सामान्य मान ±0.125dB) |
| इनपुट/आउटपुट इंटरफ़ेस | एसएमए एफ |
| इनपुट/आउटपुट प्रतिबाधा | 50Ω |
| अधिकतम इनपुट पावर | -5dBm |
| हार्मोनिक दमन | ≤-30dBc (1390~1410MHz पर दूसरा हार्मोनिक) |
| इनपुट वीएसडब्ल्यूआर | ≤2 (50Ω लोड) |
| आउटपुट वीएसडब्ल्यूआर | ≤1.5 (50Ω लोड) |
| सापेक्ष समूह विलंब | ≤20ns |
| कार्यशील वोल्टेज |
पीए: 18वी (15~20वी); नियंत्रण: 6V (6~12V); |
| कार्यशील वर्तमान |
पीए: 16वी/1.8-2.0ए @37डीबीएम नियंत्रण: 8-12V/0.15A |
| कार्य तापमान | -25～+85℃ |
| तापमान संरक्षण |
जब यह 105℃ तक पहुंच जाए तो बंद कर दें; जब यह 100℃ तक गिर जाए तो चालू करें; |
| DIMENSIONS | 40×60×15मिमी |
| वज़न | 58 ग्राम |
LinkAV के बारे में
यूट्यूब|आधिकारिक वेबसाइट|Linkedin |फेसबुक|
2005 में स्थापित, LinkAV, दर्जी-निर्मित सेवा (OEM) प्रदान करने के लिए पेशेवर इंजीनियरों के एक समूह के साथ, COFDM, IP MESH और 4G-LTE श्रृंखला सहित मोबाइल वायरलेस वीडियो/डेटा ट्रांसमिशन सिस्टम को डिजाइन और निर्माण करने के लिए समर्पित रहा है। LinkAV पुलिस से लेकर आम नागरिकों तक, यूएवी से लेकर यूजीवी/रोबोट तक, तेल क्षेत्र से लेकर जंगल तक, विदेशों से लेकर मुख्य भूमि चीन तक विविध, उच्च मांग वाले ग्राहक आधार की सेवा प्रदान करता है।
LinkAV नवीन वायरलेस संचार और सूचना प्रणालियों का चीन का अग्रणी निर्माता (OEM) है। हमारे उन्नत डेटा लिंक सिस्टम मानव रहित ग्राउंड वाहन (यूजीवी), मानव रहित हवाई वाहन (ड्रोन, यूएवी) और मानव रहित सतह वाहन (यूएसवी) जैसे मानव रहित सिस्टम में महत्वपूर्ण संचार के लिए आदर्श हैं, और पोर्टेबिलिटी और विश्वसनीयता को ध्यान में रखकर डिजाइन किए गए हैं।
हमारे फायदे
■ वायरलेस संचार समाधान में 15 वर्षों से अधिक का अनुभव।
■ उच्च उत्पाद गुणवत्ता, प्रतिस्पर्धी मूल्य और कम MOQ
■ उत्कृष्ट पूर्व-बिक्री और बिक्री-पश्चात तकनीकी टीम।
■ त्वरित प्रतिक्रिया और तेज़ डिलीवरी।
■ OEM समर्थित।
