परिचय
एएमपी 4060-700 एम एक सीओएफडीएम पावर एम्पलीफायर है जिसे विशेष रूप से यूएवी वीडियो ट्रांसमिशन के लिए डिज़ाइन किया गया है, इसमें छोटे आकार और हल्के वजन की विशेषता है, और 690-710 मेगाहर्ट्ज आवृत्ति बैंड या अनुकूलन का समर्थन करता है।
विशेषताएं
■ उच्च रैखिकता और उच्च विश्वसनीयता
■ एंटी-ओपन सर्किट, एंटी-शॉर्ट सर्किट और एंटी-सिस्टम स्व-उत्तेजना
■ आवृत्ति 690-710MHz या अनुकूलन
■ मजबूत एल्यूमीनियम मिश्र धातु आवास
■ छोटे आकार और हल्के वजन

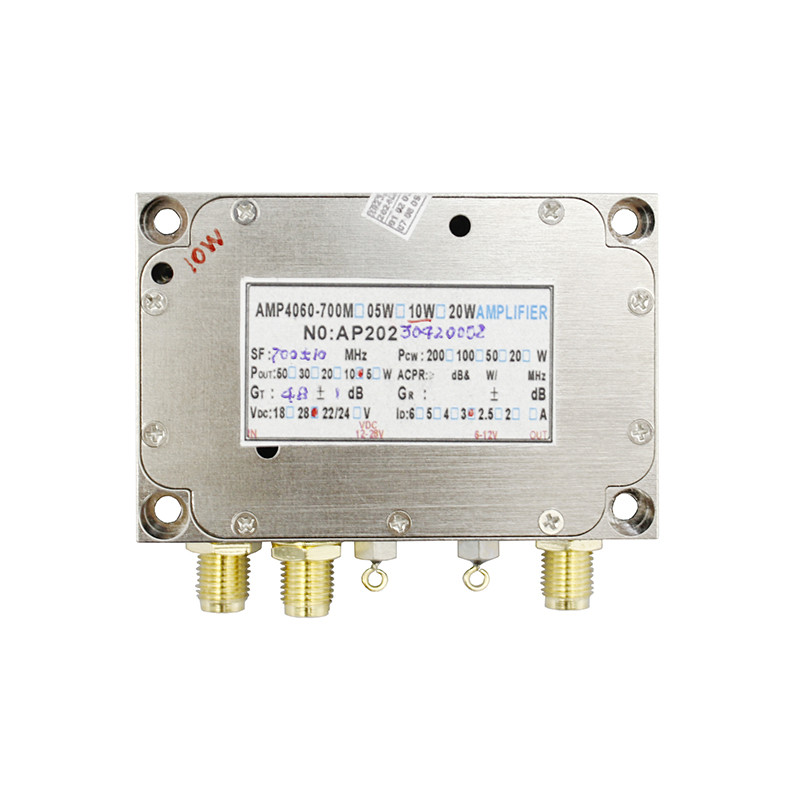

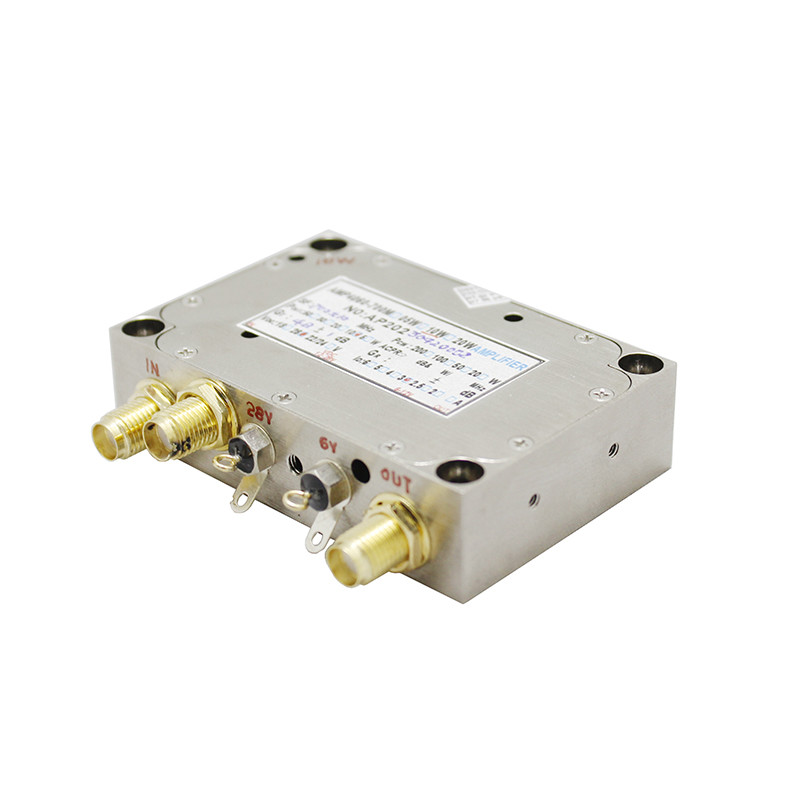

पैनल विवरण
1 माउंटिंग छेद x4
2 आरएफ इनपुट ️ एसएमए एफ
3 आरक्षित (कोई कार्य नहीं)
4 पीए पावर इनपुट ₹ 28 वीडीसी (24-35 वीडीसी)
5 पीए पावर जीएनडी
6 नियंत्रण शक्ति इनपुट - 6 ~ 12 वीडीसी। पीएसः यदि कोई 6-12 वी बिजली नहीं है और केवल 28 वी मुख्य शक्ति है, तो नियंत्रण के लिए 6-12 वी टर्मिनल को समानांतर में 28 वी टर्मिनल से सीधे जोड़ा जा सकता है,लेकिन बिजली की आपूर्ति की दक्षता थोड़ा कम है, क्योंकि 6-12V टर्मिनल आंतरिक रूप से 5V कम ड्रॉपआउट एनालॉग पावर सप्लाई चिप से जुड़ा हुआ है।
7 नियंत्रण शक्ति GND
8 आरएफ आउटपुट SMA F
विनिर्देश
| आवृत्ति सीमा | 690~710MHz (या अनुकूलन) |
| लाभ | ≥48dB±1dB (आमतौर पर 40~56dB समायोज्य) |
| कमजोरी नियंत्रण | ≥15dB |
| एसएनआर | ≥3536dB (DVB-T 2, 8K मोड, 40dBm, 4.3MHz की केंद्र आवृत्ति से विचलित) |
| एसीपीआर | ≤-35 ¢36dB@Pout=40dBm / ≤-25 ¢30dB@41dBm@700±1MHz (बैंड के बाहर ±4.3MHz) |
| बैंड में समतलता | ≤ ±0.25dB (सामान्य मान ±0.125dB) |
| इनपुट/आउटपुट इंटरफ़ेस | एसएमए एफ |
| इनपुट/आउटपुट प्रतिबाधा | 50Ω |
| अधिकतम इनपुट शक्ति | -5dBm |
| हार्मोनिक दमन | ≤-30dBc (1390~1410MHz पर दूसरा हार्मोनिक) |
| इनपुट VSWR | ≤2 (50Ω भार) |
| आउटपुट वीएसडब्ल्यूआर | ≤1.5 (50Ω भार) |
| सापेक्ष समूह विलंब | ≤20 एनएस |
| कार्यरत वोल्टेज |
पीएः 28 वी (24 ¢ 35 वी); नियंत्रणः 6V (6~12V); |
| कार्य करंट |
पीएः 28V/2.0-2.5A @40dBm नियंत्रणः 8-12V/0.15A |
| कार्य तापमान | -25°+85°C |
| तापमान संरक्षण |
जब यह 105°C तक पहुँचता है तो बंद कर दें; जब यह 100 डिग्री सेल्सियस तक गिर जाता है, तो चालू करें; |
| आयाम | 40×60×15 मिमी |
| वजन | 72 ग्राम |
