5 किमी 20 किमी 1W ड्रोन वीडियो लिंक FHD कम विलंबता AES256 एन्क्रिप्शन
5-20 किमी ड्रोन वीडियो लिंक FHD कम विलंबता AES256 एन्क्रिप्शन 1W पावर

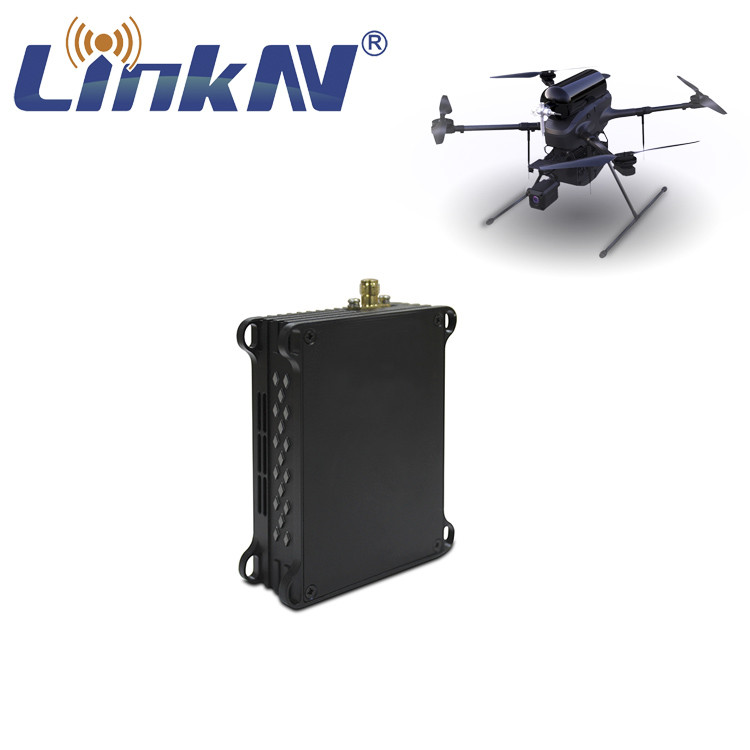

LKAV-1614 एक COFDM वायरलेस वीडियो ट्रांसमीटर है जिसे विशेष रूप से यूएवी अनुप्रयोगों के लिए डिज़ाइन किया गया है। इसके मूल में उन्नत COFDM और H.264 प्रौद्योगिकियों के साथ,यह उच्च गति वाले मोबाइल सहित सभी वातावरणों में एक मजबूत वायरलेस वीडियो लिंक स्थापित करने में सक्षम बनाता हैइसका कॉम्पैक्ट आकार इसे यूएवी स्थापना के लिए आदर्श बनाता है।
ट्रांसमीटर एंटेना:एसएमए महिला सिर, सर्वदिशात्मक फीडर चाबुक एंटेना के साथ मानक, एंटेना लाभ 3.5dbi है।
(नोट: कृपया टीएक्स एंटीना के बिना ट्रांसमीटर को चालू न करें, अन्यथा यह क्षतिग्रस्त हो सकता है)
एफएम बोर्ड इंटरफ़ेसःबाएं से दाएं पिन हैंः1.DC5V,2.GND,3. आरएक्सडी,4.TXD, यदि आवश्यक हो, प्रेषक मापदंडों को हमारे एफएम बोर्ड या कंप्यूटर सीरियल पोर्ट के माध्यम से संशोधित किया जा सकता है।
डेटा इंटरफ़ेसःकंप्यूटर से कनेक्ट किया जा सकता है, सीरियल पोर्ट टीटीएल स्तर के माध्यम से पैरामीटर बदलें, पारदर्शी बाउड दर फैक्टरी डिफ़ॉल्ट 115200 है, कृपया हमारे निर्देश सूची में विवरण की पुष्टि करें।
पावर इंटरफेसःवोल्टेज12V DC, वर्तमान 1A
ए/वी सीवीबीएस सिग्नल इनपुटः3.5 एमएम/3 ऑडियो और वीडियो इंटरफ़ेस, एवी केबल एनालॉग कैमरे से कनेक्ट करें।
कामकाजी संकेतकःकार्य संकेतक लाल और पीले डिजिटल ट्यूब हैं,लाल संकेतक के साथ सामान्य कार्य शक्ति चालू है,सिग्नल स्रोत से जुड़ा हुआ है,पीली रोशनी चमकती है जब ट्रांसमीटर सामान्य रूप से डेटा भेजता है,जितनी तेजी से फ्लैश, प्रसारित डेटा जितना बड़ा होगा।
एचडीएमआई सिग्नल इनपुटःएचडीएमआई-सी इंटरफ़ेस, आप एचडीएमआई (सी-डी) केबल का उपयोग उच्च परिभाषा कैमरा कनेक्ट करने के लिए कर सकते हैं।
विशेषताएं
■ एचडीएमआई और सीवीबीएस दोहरे वीडियो इनपुट
■ 60-80ms कम सिस्टम विलंबता
■ 10-20 किमी तक की रेंज
■ आवृत्ति 300MHz-2.7GHz अनुकूलन योग्य
■ मजबूत एल्यूमीनियम मिश्र धातु आवास
■ कॉम्पैक्ट आकार और हल्का वजन
■ AES256 एन्क्रिप्शन
विनिर्देश
| ट्रांसमिशन विशेषताएं | |
| मॉड्यूलेशन | सीओएफडीएम |
| मॉड्यूलेशन प्रकार | QPSK ((4QAM), 16QAM, 64QAM |
| आवृत्ति | 300MHz-2.7GHz (डिफ़ॉल्ट 700MHz) |
| प्रेषण शक्ति | 30dBm |
| आरएफ बैंडविड्थ | 2-8MHz |
| एफईसी | 1/2, 2/3, 3/4, 7/8 |
| रखरखाव अंतराल | यहोवा की उपासना करना, 1/4, 1/8, 1/16, 1/32 |
| ट्रांसमिशन रेंज | हवा से जमीन तक 20 किमी, लॉस |
| डेटा विशेषताएं | |
| वीडियो इनपुट |
एचडीएमआईः 1080p/1080i/720p/720i... (स्व-अनुकूलन) एवीः 720x480/60i (एनटीएससी), 720x576/50i (पीएएल) (स्व-अनुकूलन) |
| वीडियो संपीड़न | एच.264 |
| आरएफ इंटरफेस | एसएमए एफ सिर |
| नियंत्रण विधि | एलईडी नियंत्रण बॉक्स का प्रयोग करना |
| एन्क्रिप्शन | AES256 (पासवर्ड सेट करने का समर्थन करता है) |
| विद्युत विशेषताएं | |
| कार्यरत वोल्टेज | DC12V |
| कार्य करंट | ≤1.2A (@12V) |
| बिजली की खपत | ≤14.37dBm |
| शारीरिक विशेषताएं | |
| वजन | 105 ग्राम |
| आयाम | 77x54x23.5 मिमी |
| कामकाजी अस्थायी। | -20°C~70°C |

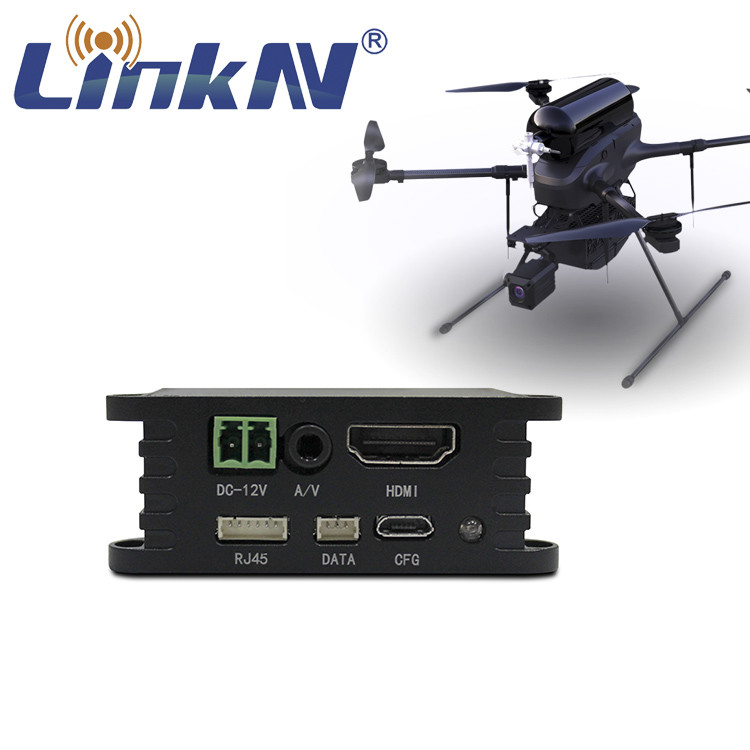

1 एंटेना इंटरफेस SMA F
1 पावर इनपुट ∙ 2-पिन, DC 12V
2 AV वीडियो इनपुट ₹ CVBS, एनालॉग SD
3 एचडीएमआई वीडियो इनपुट डिजिटल एचडी
4 RJ45 पोर्ट ️ आरक्षित
5 डेटा पोर्ट ️ आरक्षित
6 सीएफजी पोर्ट ️ कॉन्फ़िगर पोर्ट
7 शक्ति संकेतक ️ लाल प्रकाश
सीओएफडीएम के फायदे
सीओएफडीएम मॉड्यूलेशन में बहुत मजबूत कमजोरी प्रतिरोध होता है, सीओएफडीएम मॉड्यूलेशन अंतिम उपयोगकर्ता से कई उपवाहक तक संचरण को सक्षम बनाता है,और सिग्नल एक एकल वाहक प्रणाली में रखा सिग्नल की तुलना में बहुत अधिक समय तक रखा जा सकता है, इसलिए सीओएफडीएम में आवेग शोर और तेजी से चैनल क्षीणन प्रतिरोध के लिए एक मजबूत प्रतिरोध है।सीओएफडीएम में आवृत्ति का अधिक उपयोग होता है और उप-चैनलों के रूप में ओवरलैपिंग ऑर्थोगोनल उप-वाहक तरंगों की अनुमति देता है, उप-चैनलों को अलग करने वाले गार्ड बैंड के पारंपरिक उपयोग के बजाय, इसलिए यह आवृत्ति दक्षता में सुधार करता है, और स्पेक्ट्रम संसाधनों के उपयोग को अधिकतम करता है।
उच्च गति डेटा संचरण के लिए, सीओएफडीएम में स्व-अनुकूली मॉड्यूलेशन तंत्र है जो उपवाहकों को विभिन्न मॉड्यूलेशन विधियों जैसे कि क्यूपीएसके, क्यूएएम,विभिन्न चैनल स्थितियों और पृष्ठभूमि शोर के अनुसार 16QAM या 64QAM. यदि परिस्थितियाँ अच्छी हैं, तो उच्च दक्षता मॉड्यूलेशन के लिए खुद को अनुकूलित करें, यदि परिस्थितियां बुरी हैं, तो हस्तक्षेप विरोधी मॉड्यूलेशन के लिए अनुकूलित करें।तो यह विश्वसनीय रूप से एक उच्च गति डेटा संचरण के लिए अनुकूल कर सकते हैं.
इसमें इंटर-सिंबल इंटरफेरेंस (आईएसआई) की क्षमता है, आईएसआई डिजिटल संचार में शोर के अलावा प्रमुख हस्तक्षेप है।
विभिन्न प्रकार की अन्य विधियों के साथ संयोजन में उपयोग में आसानी, सीओएफडीएम का उपयोग मॉड्यूलेशन विधि के रूप में किया जा सकता है, इसके अलावा इसे कई प्रकार की बहुविध पहुंच तकनीक के साथ आसानी से जोड़ा जा सकता है,एक ही समय में कई उपयोगकर्ताओं के लिए पहुँच प्रदान करनाआप कई उपयोगकर्ताओं को संचरण के लिए COFDM सूचना प्रौद्योगिकी का एक साथ उपयोग करने की अनुमति दे सकते हैं।
सीओएफडीएम उपकरण के अनुप्रयोग
सीओएफडीएम मॉड्यूलेशन ने 2 एमबीपीएस से अधिक की दर पर "नॉन-लाइन-ऑफ-सीज" और "मोबाइल" वायरलेस ब्रॉडबैंड ट्रांसमिशन की कठिन समस्याओं को हल किया है, इसलिए इसे मोबाइल संचार में व्यापक रूप से लागू किया गया है,डिजिटल ऑडियो प्रसारण परियोजना (डीएबी) जैसे वीडियो प्रसारण और निगरानी प्रणाली, उच्च परिभाषा टीवी (HDTV) प्रसारण, स्वास्थ्य सेवा, मोबाइल संचार (CDMA + OFDM), वायरलेस LAN (IEEE 802.1a), ब्रॉडबैंड वायरलेस एक्सेस (BWA),वास्तविक समय में निगरानी में उच्च गुणवत्ता वाले वीडियो (सैन्य, प्रसारण, सुरक्षा, समुद्री रक्षा और अन्य उद्योग) ।
उच्च गति वास्तविक समय मोबाइल वायरलेस ट्रांसमिशन
यह प्रणाली सार्वजनिक संचार नेटवर्क या निजी संचार नेटवर्क प्रणाली के माध्यम से वास्तविक समय में आपातकालीन दृश्य वीडियो, आवाज, डेटा आदि एकत्र कर सकती है जो प्रत्येक प्रशंसा केंद्र को वितरित की जाती है।कमांड के सभी स्तरों के अधिकारी वास्तविक समय में प्रभावी उपाय करने के लिए सीधे कंप्यूटर से स्थिति को समझ सकते हैं।. इसलिए यह व्यापक रूप से प्राकृतिक आपदा आपातकालीन सेवाओं के लिए लागू किया जाता है. प्रणाली प्रसंस्करण समय का एक बहुत बचाने के लिए और आपदाओं के कारण नुकसान को कम करने में मदद कर सकते हैं
वास्तविक समय में समुद्री वायरलेस प्रसारण
समुद्री वायरलेस प्रसारण की वास्तविक समय निगरानी तटीय रक्षा, समुद्री, बंदरगाह निरीक्षण और अन्य उद्योगों के लिए अच्छी है।समुद्री निगरानी क्षेत्र की वास्तविक समय निगरानी को लाइव वीडियो के माध्यम से पूरी प्रक्रिया में हेरफेर किया जा सकता है।यह प्रणाली समुद्री कमान, निगरानी को अधिक कुशल बनाने में मदद कर सकती है।
लाइव प्रसारण वीडियो प्रसारण
जब खेलों का जीवंत प्रसारण किया जाता है, तो सीओएफडीएम प्रसारण से वीडियो की स्पष्टता में काफी सुधार किया जा सकता है।
सार्वजनिक मोबाइल संचार प्रणाली
IEEE 802.1la पहले ही 5GHz बैंड पर नजर रख रहा है और OFDM द्वारा उच्च गति डेटा संचरण प्रदान करता है।
निष्कर्ष के रूप में, सीओएफडीएम मॉड्यूलेशन ने 2 एमबीपीएस से अधिक की गति पर "नॉन-लाइन ऑफ दृष्टि" और "मोबाइल" वायरलेस ब्रॉडबैंड ट्रांसमिशन की कठिन समस्याओं को हल किया,सीओएफडीएम उच्च गति पर वीडियो कैप्चर कर सकता है और उच्च गुणवत्ता वाले वास्तविक समय वीडियो प्रसारित कर सकता है, उपयोगकर्ताओं को समाचार एकत्र करने, लाइव प्रसारण, वास्तविक समय निगरानी अनुप्रयोगों में असाधारण स्वतंत्रता मिलती है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: क्या आप एक निर्माता या व्यापारिक कंपनी हैं?
हम वायरलेस ट्रांसमिशन सिस्टम में विशेषज्ञता पेशेवर निर्माता हैं।
प्रश्न 2: मुझे आपको क्यों चुनना चाहिए?
आपको प्रतिस्पर्धी मूल्य, उत्कृष्ट गुणवत्ता, संतुष्ट सेवा और लंबी वारंटी मिलेगी।
प्रश्न 3: मुझे किस प्रकार की उत्पाद सेवा मिल सकती है?
OEM और ODM सेवा।
Q4: आप किस प्रकार की गारंटी प्रदान करते हैं?
हम एक वर्ष की वारंटी और आजीवन रखरखाव प्रदान करते हैं।
प्रश्न 5: भुगतान की शर्तें क्या हैं?
हम बैंक हस्तांतरण, पेपैल या नकदी भुगतान स्वीकार करते हैं।
प्रश्न 6: पैकेजिंग और शिपिंग?
तटस्थ भूरे रंग का कार्टन और डीएचएल, फेडएक्स, यूपीएस, टीएनटी या हवा/समुद्र द्वारा जहाज।
प्रश्न 7: डिलीवरी में कितना समय लगेगा?
नियमित मॉडल के लिए 1-3 सप्ताह और अनुकूलित मॉडल के लिए 3-5 सप्ताह।
Q8: क्या मैं परीक्षण के लिए 1 नमूना ऑर्डर कर सकता हूँ?
हाँ, हम नमूना आदेश का स्वागत करते हैं, मिश्रित नमूने स्वीकार्य हैं।
Q9: क्या आपके पास कोई MOQ सीमा है?
कोई सीमा नहीं, 1 पीसी स्वीकार्य है।
Q10: क्या उत्पाद पर मेरा लोगो छापना ठीक है?
हाँ, कृपया उत्पादन से पहले हमें औपचारिक रूप से सूचित करें और डिजाइन की पुष्टि पहले
LinkAV के बारे में
2005 में स्थापित, लिंकएवी को सीओएफडीएम, आईपी मेश और 4जी-एलटीई श्रृंखला सहित मोबाइल वायरलेस वीडियो/डेटा ट्रांसमिशन सिस्टम के डिजाइन और निर्माण के लिए समर्पित किया गया है,पेशेवर इंजीनियरों के एक समूह के साथ अनुकूलित सेवा प्रदान करने के लिए (OEM)लिंकएवी पुलिस/सैन्य से लेकर आम नागरिकों तक, यूएवी से लेकर यूजीवी/रोबोट्स तक, तेल क्षेत्र से लेकर वन तक, विदेशों से लेकर मुख्य भूमि चीन तक के विविध, उच्च मांग वाले ग्राहक आधार की सेवा करता है।
लिंकएवी चीन में अभिनव वायरलेस संचार और सूचना प्रणालियों का अग्रणी निर्माता है।हमारे उन्नत डेटा लिंक सिस्टम अनियंत्रित ग्राउंड वाहनों (यूजीवी) जैसे सामरिक मानव रहित प्रणालियों में महत्वपूर्ण संचार के लिए आदर्श हैं।, मानव रहित हवाई वाहन (ड्रोन, यूएवी) और मानव रहित सतह वाहन (यूएसवी) हैं, और उन्हें सबसे पहले पोर्टेबिलिटी और विश्वसनीयता को ध्यान में रखते हुए डिज़ाइन किया गया है।
