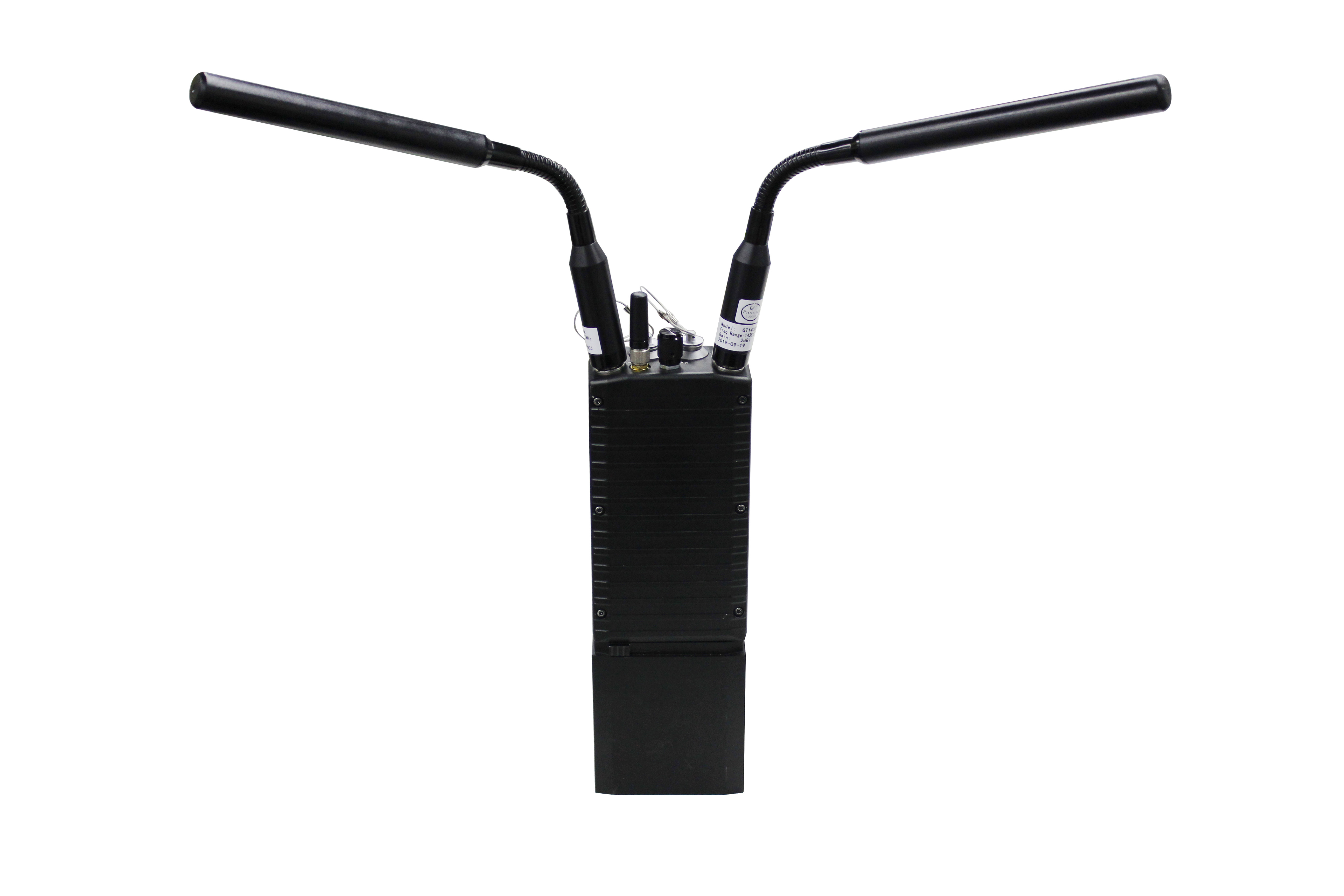

पुलिस आईपी मेष रेडियो 4W MIMO AES256 350MHz-4GHz अनुकूलन योग्य
परिचय
MANET2201 एक वायरलेस आईपी मेष नोड है, यह वास्तविक समय में ऑडियो, वीडियो और आईपी डेटा प्रसारित कर सकता है, और इसका मल्टी-हॉप रिले वायरलेस ट्रांसमिशन दूरी को बढ़ा सकता है।इसका स्व-संगठित नेटवर्क स्वचालित रूप से पथ का चयन करता है, और नेटवर्क मोड लचीला है। इसमें मजबूत एंटी-ब्लॉकिंग और एंटी-इंटरफेस प्रदर्शन है, और जटिल वातावरण में मोबाइल संचार के लिए बहुत उपयुक्त है।इसे सार्वजनिक सुरक्षा पर लागू किया जा सकता है।, सशस्त्र पुलिस, अग्नि नियंत्रण, नागरिक वायु रक्षा, सैन्य, ईओडी रोबोट और यूजीवी वास्तविक समय और तेजी से संचार और एकीकृत समन्वय और कमान स्थापित करने के लिए।
विशेषताएं
■ बुनियादी ढांचा रहित, स्व-संरचना और स्व-रक्षा
■ आवृत्ति 1400MHz-1480MHz (350MHz-4GHz अनुकूलन योग्य)
■ 80 एमबीपीएस तक डेटा दर
■ 1-2 किमी तक की रेंज NLOS
■ 9 हॉप्स और कम से कम 50 नोड्स का समर्थन करता है
■ पूर्ण पारदर्शी आईपी डेटा ट्रांसमिशन
■ दो-तरफा इंटरकॉम का समर्थन करता है
■ HDMI इनपुट वैकल्पिक के रूप में
■ 2.4G/5.8G वाईफाई कनेक्शन का समर्थन करता है
■ AES256 एन्क्रिप्शन का समर्थन करता है
■ 4-5 घंटे तक बैटरी की शक्ति
■ मजबूत IP65 आवास
■ कम सिस्टम विलंबता
विनिर्देश
| ट्रांसमिशन विशेषताएं | |
| आवृत्ति | 350MHz-4GHz अनुकूलन योग्य |
| डिफ़ॉल्ट आवृत्तियाँ | 1400MHz-1480MHz |
| चैनल बैंडविड्थ | 2M/5M/10M/20MHz/40MHz |
| आउटपुट शक्ति | 36dBm (4W MIMO 2x2) |
| वाईफ़ाई | 2.4G/5.8G WIFI (2x100mw) |
| मॉड्यूलेशन प्रकार |
DSSS/CCK BPSK/QPSK OFDM BPSK/QPSK/16-QAM/64-QAM |
| डिजिटल संवेदनशीलता | 96dBm@5MHz BPSK |
| संचरण दर | 80Mbps तक |
| नेटवर्क क्षमता | 9 हॉप्स और कम से कम 50 नोड्स |
| डेटा विशेषताएं | |
| आरएफ इंटरफेस | टीएनसी एफ*2, एसएमए एफ*2 |
| लैन इंटरफेस | 9-पिन लेमो कनेक्टर |
| इंटरकॉम इंटरफेस | 7-पिन लेमो कनेक्टर |
| एचडीएमआई इंटरफ़ेस ((वैकल्पिक) | माइक्रो एचडीएमआई x1 |
| सिग्नल सूचक | 1x एलईडी दोहरे रंग (हरी/लाल) |
| एन्क्रिप्शन | 256-बिट एईएस (उपयोगकर्ता परिभाषित पासवर्ड) |
| विद्युत विशेषताएं | |
| कार्यरत वोल्टेज | डीसी 16.8V |
| बिजली की खपत | ≤12W |
| बैटरी | 18.5V/3.5Ah |
| शारीरिक विशेषताएं | |
| वजन | ≤1.2 किलोग्राम (w/ बैटरी) |
| आयाम | 265*90*40mm (w/बैटरी) |
| आईपी रेटिंग | IP65/IP66 |
| भंडारण तापमान. | -45°C~85°C |
| कामकाजी अस्थायी। | -30°C~65°C |
| कार्यशील आर्द्रता | 5%-95% (गैर-संक्षेपण) |
पैनल विवरण
1 सिग्नल सूचक
| संकेतक की स्थिति | सिग्नल शक्ति | |||
| अभी भी हरा | लिंक ठोस है | |||
| लाल/हरे रंग का विराम-विराम से चमकता है | लिंक टूटने वाला है | |||
| अभी भी लाल | लिंक स्थापित नहीं कर सका | |||
| लाल झिलमिलाहट | लिंक स्थिर नहीं है | |||
| एसएनआर | सूचक रंग | झिलमिलाहट की आवृत्ति | टोपोलॉजी रंग | टोपोलॉजी मान |
| 0 | लाल | नहीं | हरी | 0 |
| 1-12 | लाल झिलमिलाहट | ३५०ms | हरी | 1-12 |
| 13-25 | लाल/हरे रंग की चमक | ३५०ms | हरी | 13-25 |
| 26-35 | हरी चमकती | ३५०ms | हरी | 26-35 |
| 36-70 | अभी भी हरा | नहीं | हरी | 36-70 |
| > 70 | लाल झिलमिलाहट | 120ms | हरी | > 70 |
2 माइक्रो इनपुट इंटरफ़ेस
3 लैन इनपुट इंटरफेस
4 वाईफ़ाई एंटीना इंटरफ़ेस
5 मेष एंटीना इंटरफ़ेस
6 पावर स्विच
7 जीपीएस/बीडी एंटीना इंटरफ़ेस
8 मेष एंटीना इंटरफ़ेस
टोपोलॉजी आरेख
■ चेन का प्रकार
■ स्टार प्रकार
■ जाल का प्रकार
■ यादृच्छिक प्रकार
टूल बॉक्स किट
क्षेत्र परीक्षण
