UGV कम विलंबता FHD वायरलेस वीडियो ट्रांसमीटर बिजली की आपूर्ति के साथ
8 कैमरों के लिए बिजली की आपूर्ति के साथ मानव रहित खुदाई और यूजीवी कम विलंबता एफएचडी के लिए वायरलेस वीडियो ट्रांसमीटर
परिचय

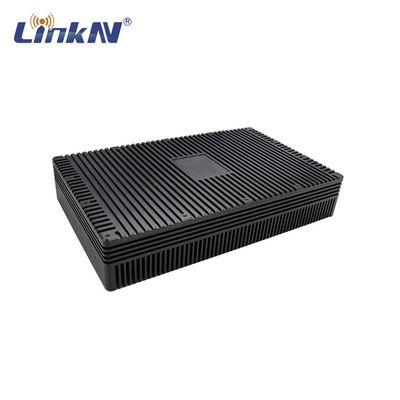

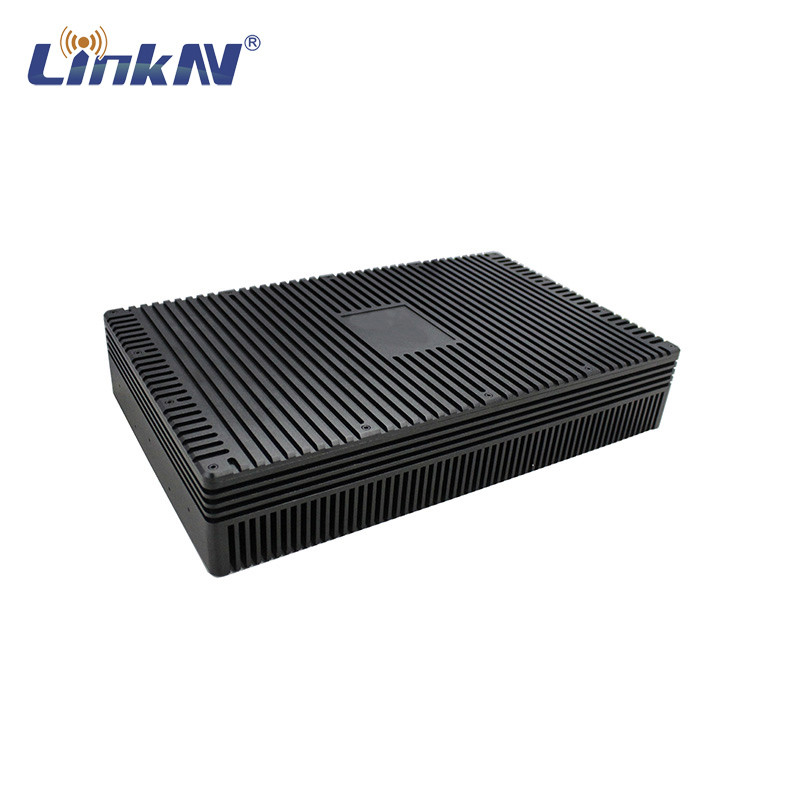

LKAV-1650 एक शक्तिशाली 8-चैनल वीडियो ट्रांसमीटर है जिसे विशेष रूप से मानव रहित खुदाई और UGV अनुप्रयोगों के लिए डिज़ाइन किया गया है। इसमें 8-चैनल वीडियो इनपुट (1080p AHD), नियंत्रण के लिए RS232,ऑडियो एम्बेडिंग, उच्च आरएफ शक्ति और 5-10 किमी एलओएस तक प्रसारण सीमा।
विशेषताएं
■ सीओएफडीएम मॉड्यूलेशन और एच.264 कोडिंग
■ 200-2700MHz आवृत्ति अनुकूलन योग्य
■ आरएफ शक्ति 2W/37dBm/40dBm अनुकूलन योग्य
■ 5-10 किमी तक की रेंज LOS
■ 8-चैनल डीवीआर
■ कम सिस्टम विलंबता
■ RS232 नियंत्रण का समर्थन करता है
■ डीसी 18-32 वी पावर इनपुट का समर्थन करता है
■ AES256 एन्क्रिप्शन का समर्थन करता है
■ विमानन एल्यूमीनियम मिश्र धातु के मजबूत आवास
विनिर्देश
| मॉड्यूलेशन | COFDM QPSK ((4QAM),16QAM,64QAM |
| आवृत्ति | 200-2700 मेगाहर्ट्ज़ अनुकूलन योग्य |
| आरएफ आउटपुट पावर | 2W/37dBm/40dBm अनुकूलन योग्य |
| आरएफ बैंडविड्थ | 2-8MHz समायोज्य |
| एफईसी | 1/2, 2/3, 3/4, 5/6, 7/8 |
| रखरखाव अंतराल | यहोवा की उपासना करना, 1/4, 1/8, 1/16, 1/32 |
| RS232 बाउड दर | 9600 बीपीएस |
| वीडियो इनपुट इंटरफ़ेस | 8x बीएनसी |
| वीडियो प्रारूप | एच.डी.एम.आई.: 1080p/720p |
| वीडियो एन्कोडिंग | एच.264 |
| आरएफ इंटरफेस | N महिला x1 |
| नियंत्रण विधि | यूएसबी प्रोग्रामर |
| ऑडियो इंटरफ़ेस | 3-पिन एविएशन कनेक्टर |
| एन्क्रिप्शन | AES256 |
| कार्यरत वोल्टेज | डीसी 18-32 वी |
| कार्य करंट | 2.8A (@12V) |
| पावर इंटरफेस | 4-पिन एविएशन कनेक्टर |
| बिजली की खपत | 67.2W |
| आयाम | 320*200*80 मिमी (एन्टेना के साथ) |
| कामकाजी अस्थायी। | -20°C~+50°C |
| वजन | 9.80 किलोग्राम (एन्टेना के साथ) |

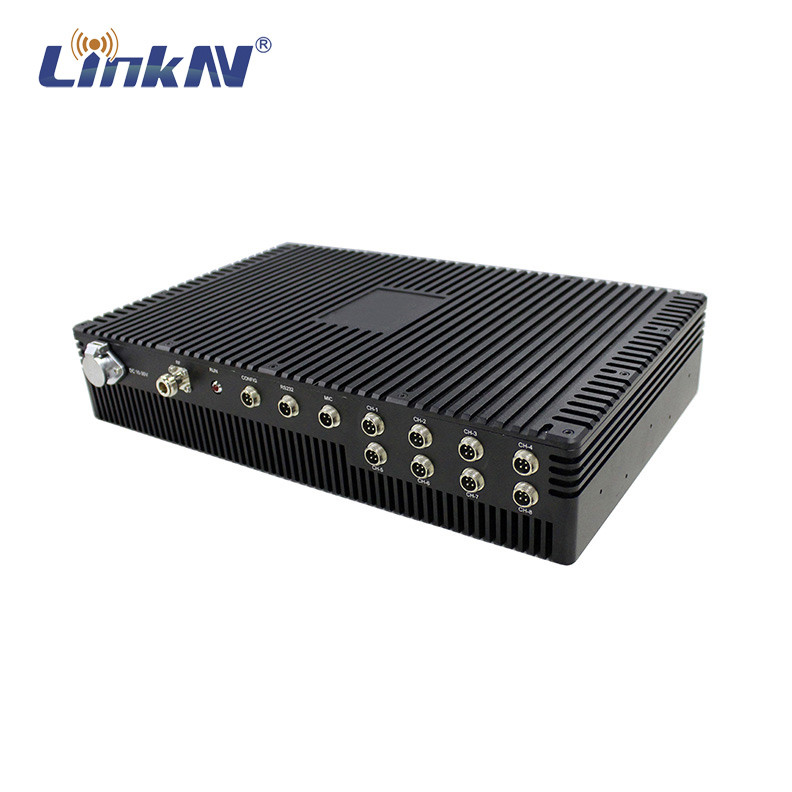

पैनल विवरण
1 पावर इनपुट ️ DC 10-30V
2 आरएफ एंटेना इंटरफ़ेस N महिला
3 स्थिति संकेतक ️ सामान्य रूप से लाल/हरे रंग का त्वरित चमकता हुआ
4 कॉन्फ़िगर करें पोर्ट 4PIN GX12, यूएसबी प्रोग्रामर के साथ कनेक्ट
डीवीआर नियंत्रण के लिए 5 RS232 पोर्ट - 3PIN GX12
6 एमआईसी पोर्ट ¢ ऑडियो इनपुट
7 CH1 पोर्ट ¥ 4PIN GX12, DC 12V बिजली के साथ
8 CH2 पोर्ट ¥ 4PIN GX12, DC 12V बिजली के साथ
9 CH3 पोर्ट ¥ 4PIN GX12, DC 12V बिजली के साथ
10 CH4 पोर्ट ¥ 4PIN GX12, DC 12V बिजली के साथ
⑪सीएच5 पोर्ट 4PIN GX12, DC 12V बिजली के साथ
⑫सीएच6 पोर्ट 4PIN GX12, डीसी 12V बिजली के साथ
⑬सीएच7 पोर्ट 4PIN GX12, डीसी 12V बिजली के साथ
⑭सीएच8 पोर्ट 4PIN GX12, डीसी 12V बिजली के साथ
विलंबता परीक्षण
तीन चैनल ट्रिपल स्क्रीन
एक चैनल पूर्ण स्क्रीन
आयाम
सीओएफडीएम के फायदे
सीओएफडीएम मॉड्यूलेशन में बहुत मजबूत कमजोरी प्रतिरोध होता है, सीओएफडीएम मॉड्यूलेशन अंतिम उपयोगकर्ता से कई उपवाहक तक संचरण को सक्षम बनाता है,और सिग्नल एक एकल वाहक प्रणाली में रखा सिग्नल की तुलना में बहुत अधिक समय तक रखा जा सकता है, इसलिए सीओएफडीएम में आवेग शोर और तेजी से चैनल क्षीणन प्रतिरोध के लिए एक मजबूत प्रतिरोध है।सीओएफडीएम में आवृत्ति का अधिक उपयोग होता है और उप-चैनलों के रूप में ओवरलैपिंग ऑर्थोगोनल उप-वाहक तरंगों की अनुमति देता है, उप-चैनलों को अलग करने वाले गार्ड बैंड के पारंपरिक उपयोग के बजाय, इसलिए यह आवृत्ति दक्षता में सुधार करता है, और स्पेक्ट्रम संसाधनों के उपयोग को अधिकतम करता है।
उच्च गति डेटा संचरण के लिए, सीओएफडीएम में स्व-अनुकूली मॉड्यूलेशन तंत्र है जो उपवाहकों को विभिन्न मॉड्यूलेशन विधियों जैसे कि क्यूपीएसके, क्यूएएम,विभिन्न चैनल स्थितियों और पृष्ठभूमि शोर के अनुसार 16QAM या 64QAM. यदि परिस्थितियाँ अच्छी हैं, तो उच्च दक्षता मॉड्यूलेशन के लिए खुद को अनुकूलित करें, यदि परिस्थितियां बुरी हैं, तो हस्तक्षेप विरोधी मॉड्यूलेशन के लिए अनुकूलित करें।तो यह विश्वसनीय रूप से एक उच्च गति डेटा संचरण के लिए अनुकूल कर सकते हैं.
इसमें इंटर-सिंबल इंटरफेरेंस (आईएसआई) की क्षमता है, आईएसआई डिजिटल संचार में शोर के अलावा प्रमुख हस्तक्षेप है।
विभिन्न प्रकार की अन्य विधियों के साथ संयोजन में उपयोग में आसानी, सीओएफडीएम का उपयोग मॉड्यूलेशन विधि के रूप में किया जा सकता है, इसके अलावा इसे कई प्रकार की बहुविध पहुंच तकनीक के साथ आसानी से जोड़ा जा सकता है,एक ही समय में कई उपयोगकर्ताओं के लिए पहुँच प्रदान करनाआप कई उपयोगकर्ताओं को संचरण के लिए COFDM सूचना प्रौद्योगिकी का एक साथ उपयोग करने की अनुमति दे सकते हैं।
सीओएफडीएम उपकरण के अनुप्रयोग
सीओएफडीएम मॉड्यूलेशन ने 2 एमबीपीएस से अधिक की दर पर "नॉन-लाइन-ऑफ-सीज" और "मोबाइल" वायरलेस ब्रॉडबैंड ट्रांसमिशन की कठिन समस्याओं को हल किया है, इसलिए इसे मोबाइल संचार में व्यापक रूप से लागू किया गया है,डिजिटल ऑडियो प्रसारण परियोजना (डीएबी) जैसे वीडियो प्रसारण और निगरानी प्रणाली, उच्च परिभाषा टीवी (HDTV) प्रसारण, स्वास्थ्य सेवा, मोबाइल संचार (CDMA + OFDM), वायरलेस LAN (IEEE 802.1a), ब्रॉडबैंड वायरलेस एक्सेस (BWA),वास्तविक समय में निगरानी में उच्च गुणवत्ता वाले वीडियो (सैन्य, प्रसारण, सुरक्षा, समुद्री रक्षा और अन्य उद्योग) ।
उच्च गति वास्तविक समय मोबाइल वायरलेस ट्रांसमिशन
यह प्रणाली सार्वजनिक संचार नेटवर्क या निजी संचार नेटवर्क प्रणाली के माध्यम से वास्तविक समय में आपातकालीन दृश्य वीडियो, आवाज, डेटा आदि एकत्र कर सकती है जो प्रत्येक प्रशंसा केंद्र को वितरित की जाती है।कमांड के सभी स्तरों के अधिकारी वास्तविक समय में प्रभावी उपाय करने के लिए सीधे कंप्यूटर से स्थिति को समझ सकते हैं।. इसलिए यह व्यापक रूप से प्राकृतिक आपदा आपातकालीन सेवाओं के लिए लागू किया जाता है. प्रणाली प्रसंस्करण समय का एक बहुत बचाने के लिए और आपदाओं के कारण नुकसान को कम करने में मदद कर सकते हैं
वास्तविक समय में समुद्री वायरलेस प्रसारण
समुद्री वायरलेस प्रसारण की वास्तविक समय निगरानी तटीय रक्षा, समुद्री, बंदरगाह निरीक्षण और अन्य उद्योगों के लिए अच्छी है।समुद्री निगरानी क्षेत्र की वास्तविक समय निगरानी को लाइव वीडियो के माध्यम से पूरी प्रक्रिया में हेरफेर किया जा सकता है।यह प्रणाली समुद्री कमान, निगरानी को अधिक कुशल बनाने में मदद कर सकती है।
लाइव प्रसारण वीडियो प्रसारण
जब खेलों का जीवंत प्रसारण किया जाता है, तो सीओएफडीएम प्रसारण से वीडियो की स्पष्टता में काफी सुधार किया जा सकता है।
सार्वजनिक मोबाइल संचार प्रणाली
IEEE 802.1la पहले ही 5GHz बैंड पर नजर रख रहा है और OFDM द्वारा उच्च गति डेटा संचरण प्रदान करता है।
निष्कर्ष के रूप में, सीओएफडीएम मॉड्यूलेशन ने 2 एमबीपीएस से अधिक की गति पर "नॉन-लाइन ऑफ दृष्टि" और "मोबाइल" वायरलेस ब्रॉडबैंड ट्रांसमिशन की कठिन समस्याओं को हल किया,सीओएफडीएम उच्च गति पर वीडियो कैप्चर कर सकता है और उच्च गुणवत्ता वाले वास्तविक समय वीडियो प्रसारित कर सकता है, उपयोगकर्ताओं को समाचार एकत्र करने, लाइव प्रसारण, वास्तविक समय निगरानी अनुप्रयोगों में असाधारण स्वतंत्रता मिलती है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: क्या आप एक निर्माता या व्यापारिक कंपनी हैं?
हम वायरलेस ट्रांसमिशन सिस्टम में विशेषज्ञता पेशेवर निर्माता हैं।
प्रश्न 2: मुझे आपको क्यों चुनना चाहिए?
आपको प्रतिस्पर्धी मूल्य, उत्कृष्ट गुणवत्ता, संतुष्ट सेवा और लंबी वारंटी मिलेगी।
प्रश्न 3: मुझे किस प्रकार की उत्पाद सेवा मिल सकती है?
OEM और ODM सेवा।
Q4: आप किस प्रकार की गारंटी प्रदान करते हैं?
हम एक वर्ष की वारंटी और आजीवन रखरखाव प्रदान करते हैं।
प्रश्न 5: भुगतान की शर्तें क्या हैं?
हम बैंक हस्तांतरण, पेपैल या नकदी भुगतान स्वीकार करते हैं।
प्रश्न 6: पैकेजिंग और शिपिंग?
तटस्थ भूरे रंग का कार्टन और डीएचएल, फेडएक्स, यूपीएस, टीएनटी या हवा/समुद्र द्वारा जहाज।
प्रश्न 7: डिलीवरी में कितना समय लगेगा?
नियमित मॉडल के लिए 1-3 सप्ताह और अनुकूलित मॉडल के लिए 3-5 सप्ताह।
Q8: क्या मैं परीक्षण के लिए 1 नमूना ऑर्डर कर सकता हूँ?
हाँ, हम नमूना आदेश का स्वागत करते हैं, मिश्रित नमूने स्वीकार्य हैं।
Q9: क्या आपके पास कोई MOQ सीमा है?
कोई सीमा नहीं, 1 पीसी स्वीकार्य है।
Q10: क्या उत्पाद पर मेरा लोगो छापना ठीक है?
हाँ, कृपया उत्पादन से पहले हमें औपचारिक रूप से सूचित करें और पहले डिजाइन की पुष्टि करें।
