पुलिस यूएवी डेटा लिंक आईपी मेश रिले मल्टी-हॉप्स 82एमबीपीएस एईएस डीसी12वी-24वी
परिचय

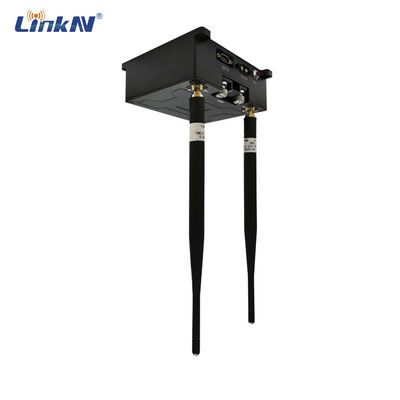

MANET3618-W एक MESH रेडियो है जिसे विशेष रूप से UAV वीडियो डेटा ट्रांसमिशन के लिए डिज़ाइन किया गया है, यह FHD वीडियो और डेटा एक साथ प्रसारित कर सकता है। इसका मल्टी-हॉप रिले ट्रांसमिशन दूरी बढ़ा सकता है, और इसका स्व-संगठित नेटवर्क स्वचालित रूप से पथ का चयन करता है। इसमें मजबूत अवरोध-रोधी और हस्तक्षेप-रोधी प्रदर्शन है, जो जटिल वातावरण में मोबाइल संचार के लिए बहुत उपयुक्त है।
विशेषताएँ
■ बुनियादी ढांचे से रहित, स्वयं विन्यास और स्वयं उपचार
■ आवृत्ति 1400MHz-1480MHz (350MHz-4GHz अनुकूलन योग्य)
■ डेटा दर 82Mbps तक
■ पूर्ण पारदर्शी आईपी डेटा ट्रांसमिशन
■ IPcam और HDMI इनपुट का समर्थन करता है
■ टीटीएल सीरियल डेटा का समर्थन करता है
■ AES256 एन्क्रिप्शन का समर्थन करता है
■ कम सिस्टम विलंबता
विनिर्देश
| ट्रांसमिशन विशेषताएँ | |
| आवृत्ति | 1400MHz-1480MHz (350MHz-4GHz अनुकूलन योग्य) |
| आरएफ बैंडविड्थ | 2एम/5एम/10एम/20मेगाहर्ट्ज/40मेगाहर्ट्ज |
| आरएफ चैनल | 2T2R |
| मॉडुलन प्रकार |
डीएसएसएस/सीसीके बीपीएसके/क्यूपीएसके ओएफडीएम बीपीएसके/क्यूपीएसके/16-क्यूएएम/64-क्यूएएम |
| डिजिटल संवेदनशीलता | 96dBm@5MHz बीपीएसके |
| संचरण दर | 82Mbps तक |
| डेटा विशेषताएँ | |
| आरएफ इंटरफ़ेस | एसएमए एफ*2 |
| लैन/टीटीएल इंटरफ़ेस | J30J-15TJ एविएशन कनेक्टर |
| पावर इनपुट इंटरफ़ेस | XT60 कनेक्टर |
| HDMI इंटरफ़ेस | माइक्रो HDMI X1 |
| कूटलेखन | एईएस (उपयोगकर्ता-परिभाषित पासवर्ड) |
| विद्युत विशेषताओं | |
| कार्यशील वोल्टेज | डीसी 12-24वी |
| बिजली की खपत | ≤12W |
| भौतिक विशेषताएं | |
| वज़न | 398 ग्राम |
| DIMENSIONS | 113*84*38मिमी |
| सुरक्षा स्तर | आईपी54 |
| भंडारण तापमान. | -45℃-65℃ |
| कार्यशील आर्द्रता | 5%-95% (गैर संघनक) |
DIMENSIONS

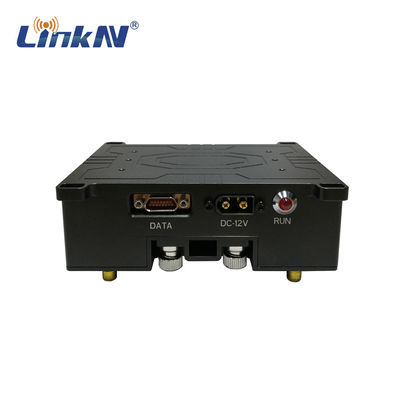

पैनल विवरण
① MESH एंटीना इंटरफ़ेस, SMA F
② एचडीएमआई इनपुट इंटरफ़ेस
③ MESH एंटीना इंटरफ़ेस, SMA F
④ लैन/टीटीएल इंटरफ़ेस
⑤ पावर इनपुट इंटरफ़ेस
फ़ील्ड परीक्षण
टोपोलॉजी आरेख
■ चेन प्रकार
■ सितारा प्रकार
■ जाल प्रकार
■ यादृच्छिक प्रकार
MANET प्रणाली मोबाइल (या अस्थायी रूप से स्थिर) उपकरणों का एक समूह है, जिन्हें बुनियादी ढांचे की आवश्यकता से बचने के लिए रिले के रूप में उपयोग करने वाले उपकरणों के मनमाने जोड़े के बीच आवाज, डेटा और वीडियो स्ट्रीम करने की क्षमता प्रदान करने की आवश्यकता होती है।
ऐसी कई तकनीकें हैं जिनका उपयोग मजबूत MANET क्षमता प्रदान करने के लिए किया जाता है, जिनमें निम्नलिखित शामिल हैं:
स्व-निर्माण / स्व-उपचारMANET सिस्टम की एक महत्वपूर्ण विशेषता है। एक सच्चे जाल नेटवर्क में, रेडियो किसी भी समय नेटवर्क में शामिल हो सकते हैं या छोड़ सकते हैं, और जैसे ही नोड्स एक दूसरे के संबंध में आगे बढ़ते हैं, नेटवर्क लगातार अपनी टोपोलॉजी को अनुकूलित करेगा। इसका तात्पर्य एक विकेन्द्रीकृत वास्तुकला से है जिसमें नेटवर्क पर नियंत्रण स्थापित करने के लिए कोई केंद्रीय "मास्टर" हब रेडियो की आवश्यकता नहीं है, और एक या अधिक नोड्स खो जाने पर भी संचार जारी रहेगा।
लिंक अनुकूलनप्रत्येक रेडियो के लिए अपने ट्रांसमिशन मापदंडों (तारामंडल, एफईसी कोडिंग और एमआईएमओ तकनीक) को इष्टतम रूप से कॉन्फ़िगर करने की क्षमता है ताकि डेटा दर और प्रत्येक अन्य रेडियो के लिंक की मजबूती को अधिकतम किया जा सके जिसके साथ वह संचार कर रहा है। एक विशेष रेडियो 50 एमबीपीएस से अधिक की डेटा दर का उपयोग करके किसी अन्य नजदीकी रेडियो के साथ संचार कर सकता है, जबकि बहुत दूर के रेडियो के लिए एक मजबूत लिंक प्रदान करने के लिए केवल 2 एमबीपीएस की दर का उपयोग कर सकता है। ये पैकेट बर्स्ट दरें हैं, जहां 50Mbps बर्स्ट का उपयोग करना बहुत कम दर वाले डेटा स्ट्रीम के लिए भी बहुत उपयोगी है क्योंकि यह नेटवर्क में अन्य नोड्स के उपयोग के लिए मुफ्त चैनल एयरटाइम छोड़ता है। उच्च संभावित डेटा विस्फोट दर होना महत्वपूर्ण है क्योंकि छोटे लिंक के लिए कम एयरटाइम की खपत होती है, दूर के लिंक पर धीमी और अधिक मजबूत मॉड्यूलेशन और कोडिंग का उपयोग करने के लिए अधिक एयरटाइम बचा होता है।
अनुकूली रूटिंगयह निर्धारित करने के लिए एक तंत्र है कि जब किसी दिए गए रेडियो जोड़े के बीच डेटा की एक धारा भेजने की आवश्यकता होती है तो कौन से संभावित रिले पथ का उपयोग किया जाता है। इसे संभावित रिले के रूप में मौजूद सभी रेडियो का उपयोग करने और रिले रेडियो के नुकसान के प्रति लचीला होने के लिए गतिशील रूप से अनुकूलन करके स्व-निर्माण स्व-उपचार कार्यक्षमता का समर्थन करने की आवश्यकता है। इसे लिंक अनुकूलन के साथ मिलकर भी काम करना चाहिए क्योंकि डेटा स्ट्रीम के लिए इष्टतम मार्ग का निर्धारण करने के लिए नेटवर्क के माध्यम से बहने वाले अन्य डेटा, साथ ही नेटवर्क के भीतर प्रत्येक लिंक की गतिशील क्षमता पर विचार करना आवश्यक है। यह समस्या जटिल है और सभी रेडियो को अपने माध्यम से बहने वाले डेटा ट्रैफ़िक और प्रत्येक से दूसरे पड़ोसी नोड्स की लिंक क्षमता के बारे में जानकारी साझा करने की आवश्यकता होती है। जानकारी का यह आदान-प्रदान बुद्धिमानी से किया जाना चाहिए ताकि यह कीमती उपलब्ध नेटवर्क थ्रूपुट का बहुत अधिक उपभोग न करे।
पारदर्शी आईपी नेटवर्किंगइसका मतलब है कि किसी भी संख्या में मानक कंप्यूटर, आईपी वीडियो कैमरा या अन्य डिवाइस प्रत्येक मोबाइल रेडियो से जुड़े हो सकते हैं और जाल नेटवर्क के माध्यम से संचार कर सकते हैं जैसे कि सभी डिवाइस वायर्ड ईथरनेट के साथ एक ही कार्यालय में थे। इसे MANET के भीतर विभिन्न तरीकों से पूरा किया जा सकता है। अधिकतम लचीलेपन और उपयोग में आसानी को सक्षम करने के लिए, सबसे अच्छा विकल्प यह है कि पूरे MANET नेटवर्क को ऐसा दिखाया जाए जैसे कि यह एक सिंगल लेयर 2 नेटवर्किंग स्विच हो। इसका मतलब यह है कि आईपी पते या अन्य सेटिंग्स के किसी भी पुनर्गठन के बिना, आईपी आधारित उपकरणों का एक समूह जो एक साधारण ईथरनेट स्विच पर एक साथ काम करता है, उसे MANET रेडियो से जोड़ा जा सकता है और वायरलेस गतिशीलता की नई स्वतंत्रता के साथ संचालन फिर से शुरू किया जा सकता है।
मल्टीकास्ट ट्रैफिकMANET सिस्टम के लिए अद्वितीय चुनौतियों का एक सेट प्रस्तुत करता है। बुनियादी वायर्ड लेयर 2 स्विच में लागू मल्टीकास्ट समर्थन एक पोर्ट में आने वाले मल्टीकास्ट पैकेट को अन्य सभी पोर्ट पर दोहराने के लिए है। उदाहरण के लिए, यदि एक आईपी वीडियो कैमरा एक पोर्ट से जुड़ा है तो यह मल्टीकास्ट के रूप में टैग किए गए पैकेट का उपयोग करके अपना वीडियो भेजेगा। फिर स्विच के किसी भी अन्य पोर्ट से जुड़े कंप्यूटर वायरलेस वीडियो स्ट्रीम में टैप कर सकते हैं। यह सरल विधि लेयर 2 स्विच के रूप में कार्य करने वाले वायरलेस नेटवर्क में बहुत अच्छी तरह से काम नहीं करती है क्योंकि नेटवर्क के भीतर कई उपकरणों को एक विशेष मल्टीकास्ट देखने की आवश्यकता नहीं हो सकती है, और सभी डिवाइसों पर मल्टीकास्ट भेजने से वायरलेस नेटवर्क के सीमित थ्रूपुट को अनावश्यक रूप से बाधित किया जा सकता है। अधिक उन्नत MANET सिस्टम मैनुअल और/या स्वचालित अनुकूलन की अनुमति देते हैं, मल्टीकास्ट के प्रसारण को केवल उन उपकरणों तक सीमित करते हैं जिन्हें एक विशेष मल्टीकास्ट स्ट्रीम की आवश्यकता होती है।
मल्टी-चैनल नेटवर्ककुछ MANET प्रणालियों की एक उन्नत क्षमता है जो एक नेटवर्क को एकल परत 2 स्विच की प्लग और प्ले कार्यक्षमता प्रदान करते हुए एक नेटवर्क के भीतर कई आरएफ चैनलों या यहां तक कि कई आवृत्ति बैंड का उपयोग करने की अनुमति देती है। इसकी उपयोगिता का एक सरल उदाहरण वह परिदृश्य हो सकता है जहां सैनिकों के पास एक आवृत्ति पर चलने वाले रेडियो होते हैं जबकि वाहनों के पास न केवल उस आवृत्ति पर काम करने वाले रेडियो होते हैं बल्कि एक अलग बैंड में रेडियो भी होते हैं। यह अतिरिक्त बैंड वाहनों के बीच उच्च गति "बैकबोन" परत प्रदान करने के लिए उच्च शक्ति या उच्च लाभ वाले एंटेना के साथ हो सकता है। किसी भी सैनिक का रेडियो उपकरण हवा में किसी अन्य सैनिक के रेडियो के साथ संचार कर सकता है, लेकिन एक अलग आवृत्ति पर द्वितीयक परत सैनिक आवृत्ति पर भीड़ को कम कर सकती है और नेटवर्क द्वारा कवर किए गए क्षेत्र में वृद्धि कर सकती है।
ये सभी MANET नेटवर्किंग क्षमताएं अत्याधुनिक 3जी/4जी नेटवर्किंग के समान मजबूत उच्च गति कनेक्टिविटी प्रदान करने के लिए संयोजित होती हैं, लेकिन मिशन महत्वपूर्ण परिचालन परिदृश्यों में जहां स्थायी वायरलेस बुनियादी ढांचा उपलब्ध नहीं है।
