2 किमी यूजीवी वीडियो ट्रांसमीटर एफएचडी वीडियो और डेटा सीओएफडीएम एच.264 एईएस256 एन्क्रिप्शन
परिचय
एलकेएवी-1615 एक शक्तिशाली सीओएफडीएम वायरलेस ट्रांसमीटर है जिसे विशेष रूप से यूजीवी/रोबोट अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह वीडियो मल्टीप्लेक्सिंग, वीडियो भेजना और डेटा स्ट्रीम भेजना/प्राप्त करना एकीकृत करता है।यह विभिन्न वीडियो मोड का समर्थन करता है, एच.264 एन्कोडिंग, विभिन्न मोड अनुकूलन, 1080P तक का रिज़ॉल्यूशन, उज्ज्वल रंग, कम विलंबता, और चिकनी वीडियो। अंतर्निहित डेटा मॉड्यूल नियंत्रण स्टेशन द्वारा भेजे गए डेटा प्राप्त कर सकता है,प्रक्रिया और निष्पादनयह कुछ परिधीय संवेदन उपकरणों जैसे गैस सेंसर, डिटेक्टर आदि का भी समर्थन करता है।जो कमांडरों के लिए समय पर निर्णय लेने के लिए सुविधाजनक है.
विशेषताएं
■वीडियो स्ट्रीम आवृत्ति 200-800MHz
■डाटा स्ट्रीम आवृत्ति 410-500MHz
■आउटपुट शक्ति 2W (वीडियो)
■दूरी 1-3 किमी
■2-8MHz बैंडविड्थ समायोज्य
■उन्नत COFDM और H.264 वीडियो संपीड़न प्रौद्योगिकियां
■चयन के लिए RS232/485/TTL
■उच्च वीडियो गुणवत्ता और कई वीडियो प्रारूपों का समर्थन करता है
■मजबूत एल्यूमीनियम मिश्र धातु के आवरण
विनिर्देश
| वीडियो आवृत्ति | 200-800MHz अनुकूलन योग्य |
| वीडियो आउटपुट शक्ति | 33dBm |
| वीडियो बैंडविड्थ | 2-8MHz समायोज्य |
| एफईसी | 1/2, 2/3, 3/4, 5/6, 7/8 |
| रखरखाव अंतराल | यहोवा की उपासना करना, 1/4, 1/8, 1/16, 1/32 |
| कवर रेंज | 1-3 किमी एलओएस (जमीन से जमीन) |
| डेटा आवृत्ति | 410-500 मेगाहर्ट्ज़ अनुकूलन योग्य |
| डेटा बैंडविड्थ | 9600 बीपीएस |
| वीडियो इनपुट | BNC: 3x1080p, 3x720p, 3x960H |
| वीडियो संपीड़न | एच.264 |
| आरएफ कनेक्टर | स्त्री |
| नियंत्रण विधि | एलईडी डिजिटल कंट्रोल पैनल |
| डेटा पोर्ट | RS232 |
| एन्क्रिप्शन | AES256 |
| पावर इनपुट | डीसी 12 वी बाहरी बिजली की आपूर्ति |
| कार्यरत वोल्टेज | DC 12V |
| कार्य करंट | ≤2.5 ((@12V) |
| बिजली की खपत | ≤ High Power |
| आयाम | 56*250*180 मिमी (एन्टेना के साथ) |
| कामकाजी अस्थायी। | -20°C~+60°C |
| वजन | 2.1 किलोग्राम (एन्टेना के बिना) |

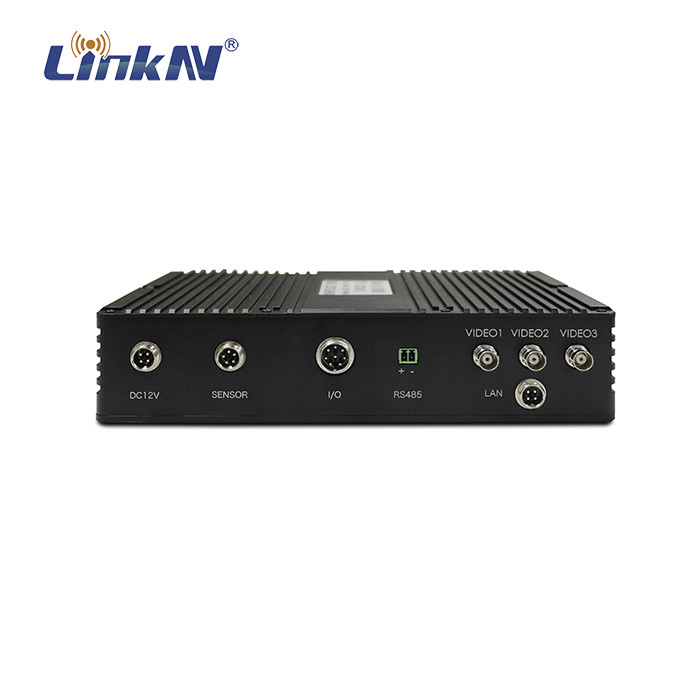

पैनल विवरण
1पावर इनपुट और डेटा पोर्ट - डीसी 12 वी/5 ए, RS232
2सेंसर पोर्ट-गैस सेंसर डेटा इंटरफ़ेस (RS232)
3. एमआईसी पोर्ट ¢ ऑडियो इनपुट
4. VIDEO1 पोर्ट BNC इंटरफेस, वीडियो इनपुट 1 (दृश्यमान प्रकाश)
5. VIDEO2 पोर्ट BNC इंटरफ़ेस, वीडियो इनपुट 2 (अवरक्त)
6. VIDEO3 पोर्ट BNC इंटरफेस, वीडियो इनपुट 3 (मछली की आंख)

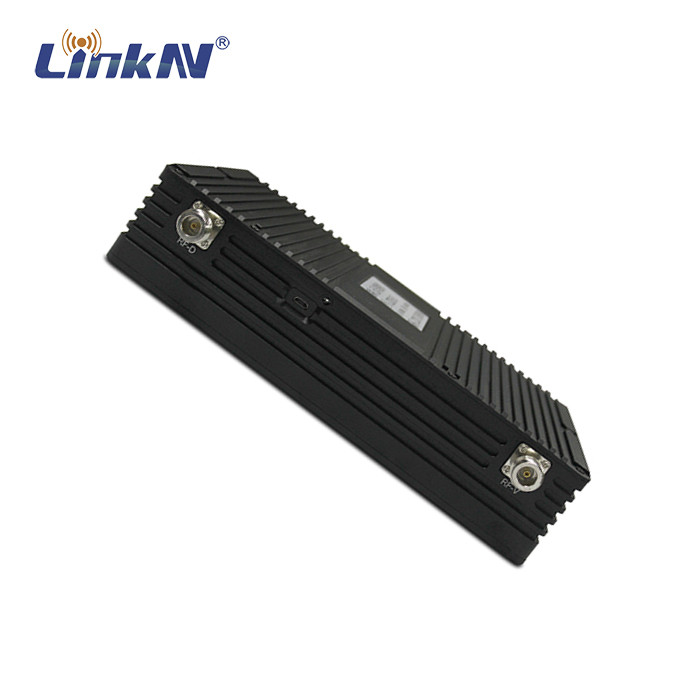

7आरएफ-डी एंटेना इंटरफेस N महिला, डेटा भेजना/प्राप्त करना
8. यूएसबी इंटरफेस पैरामीटर समायोजित करने के लिए नियंत्रण बॉक्स के साथ कनेक्ट करें
9. वीडियो स्ट्रीम इंडिकेटर जब बिजली चालू होती है तो लाल रंग की रोशनी होती है, और सामान्य काम के दौरान हरी रोशनी चमकती है, सिग्नल जितना मजबूत होगा, फ्लैश उतना ही तेज़ होगा।
10आरएफ-वी एंटेना इंटरफेस N महिला, वीडियो प्रेषण
संचार प्रोटोकॉल
यूजीवी ड्राइवर बोर्ड संचार प्रोटोकॉल
उपकरण से कनेक्ट करने के लिए RS232 बस का उपयोग करते समय, निम्नलिखित प्रोटोकॉल प्रारूप का पालन किया जाता है:
बाउड दरः 19200;
विन्यासः 1 स्टॉप बिट, 8 डेटा बिट, कोई समता जाँच नहीं;
प्रेषण चक्रः 100ms, नियमित रूप से डेटा भेजने के लिए;
नोटः डेटा यूजीवी के नियंत्रण बोर्ड से भेजा जाता है।
प्रारूप इस प्रकार है:
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| फ्रेम हेडर | स्रोत | गंतव्य | दिल की धड़कन | सीएमडी1 | सीएमडी2 | सीएमडी3 | ड्राइव 1 | ड्राइव 2 | PTZ |
| 0x7E | 0x02 | 0x03 | |||||||
| 10 | 11 | 12 | 13 | 14-15 | |||||
| जल तोप | आरक्षित 1 | आरक्षित 2 | चेक | फ्रेम अंत | |||||
| 0D 0A | |||||||||
विस्तृत परिभाषा इस प्रकार है:
■फ्रेम हेडरः 1 बाइट, 0x7e पर तय।
■स्रोत: 1 बाइट, 0x02 पर तय।
■गंतव्यः 1 बाइट, 0x03 पर तय।
■दिल की धड़कन: 1 बाइट. डेटा भेजने से पहले दिल की धड़कन का मान 1 से बढ़ाया जाता है, जिसका उपयोग नए डेटा के निर्णय के रूप में किया जाता है. यदि प्राप्त अंत की दिल की धड़कन नहीं बदलती है, तो डेटा अपडेट नहीं किया जाता है.अधिकतम मान 249 है और अधिकतम मान तक पहुँचने के बाद इसे शून्य पर रीसेट किया जाता है।
■सीएमडी1 डेटाः 1 बाइट.
बिट0: वाहन के गति नियंत्रण स्विच बिट. जब मूल्य 1 है, वाहन गति नियंत्रण चालू है; जब यह 0 है, वाहन गति नियंत्रण बंद है.
बिट1: हेडलाइट स्विच बिट. जब यह 1 है, हेडलाइट चालू है; जब यह 0 है, हेडलाइट बंद है.
बिट 2: आपातकालीन स्टॉप स्विच बिट. आपातकालीन स्टॉप पर है जब यह है 1, और यह सामान्य रूप से काम करता है जब यह है 0.
बिट3: पानी के इनलेट वाल्व स्विच बिट, जब यह 1 है, वाल्व खुला है, जब यह 0 है, वाल्व बंद है।
बिट4: उच्च और निम्न गति बिट्स, उच्च गति जब 1 और कम गति जब 0
बिट5: अलार्म बिट. जब यह बिट 1 है, अलार्म जारी किया जाता है. जब यह 0 है, अलार्म रद्द कर दिया जाता है.
बिट 6: यह बिट 0 है।
बिट 7: यह बिट 0 है।
■सीएमडी2 डेटाः 1 बाइट।
बिट0: चित्र मोड, चार-इन-वन चित्र और एकल चित्र एक दूसरे को स्विच कर रहे हैं. जब यह बिट 1 है, इसका मतलब है कि वीडियो मोड स्विच करने की जरूरत है, और जब यह 0 है, इसका मतलब है कि यह अमान्य है.
बिट1: इसका मतलब है स्क्रीन स्विच करना. जब यह बिट 1 है, इसका मतलब है अगली वीडियो स्क्रीन स्विच करना. जब यह 0 है, इसका मतलब है कि यह अमान्य है.
बिट 2: ओएसडी नियंत्रण बिट. जब यह बिट 1 है, तो ओएसडी चालू है, और जब यह 0 है, तो ओएसडी बंद है.
बिट 3: वीडियो रिकॉर्डिंग शुरू करें. जब यह बिट 1 है, इसका मतलब है वीडियो रिकॉर्डिंग शुरू करने के लिए, जब यह 0 है, इसका मतलब है रिकॉर्डिंग बंद.
बिट4: स्प्रे मोड. जब यह बिट 1 है, स्प्रे मोड चालू है, और जब यह 0 है, स्प्रे मोड बंद है.
बिट5: स्वचालित आग का पता लगाने मोड. जब यह बिट 1 है, इसका मतलब है कि स्वचालित आग का पता लगाने मोड चालू है, और जब यह 0 है, इसका मतलब है कि यह बंद है.
बिट 6: यह बिट 0 है।
बिट 7: यह बिट 0 है।
■सीएमडी3 डेटाः 1 बाइट.
बिट0-बिट7:0
■ड्राइव 1 डेटाः 1 बाइट, डेटा 0 ~ 127 का अर्थ है पीछे की ओर चलना, 128 ~ 255 का अर्थ है आगे की ओर चलना। वास्तव में, गलत संचालन को रोकने के लिए,पीछे चलने का डेटा मान 0 ~ 100 है और आगे चलने का डेटा मान 150 ~ 250 है. पार्सिंग अंत डेटा को आगे या पीछे का आंकड़ा कर सकता है। मान को गति मान (100 स्तर) के रूप में समायोजित किया जा सकता है। यदि इसे समान गति से चलने के लिए डिज़ाइन किया गया है, तो केवल दिशा निर्धारित की जा सकती है।
■ड्राइव 2 डेटाः 1 बाइट. 0 से 127 तक के डेटा से संकेत मिलता है कि बाईं ओर चलना है, और 128 से 250 दाईं ओर चलना है. वास्तव में, गलत संचालन को रोकने के लिए,बाईं ओर चलने का डेटा मान 0 ~ 100 है और दाईं ओर चलने का डेटा मान 150 ~ 250 है. पार्सिंग अंत बाएं या दाएं डेटा का न्याय कर सकते हैं. मान का आकार गति मान (100 स्तरों) के रूप में समायोजित किया जा सकता है. यदि यह एक समान गति से चलने के लिए डिज़ाइन किया गया है, तो यह एक समान गति के साथ चल सकता है।केवल दिशा निर्धारित की जा सकती है.
■पीटीजेड नियंत्रण डेटाः 1 बाइट।
बिट0: पीटीजेड नियंत्रण स्विच बिट. जब यह 1 है, पीटीजेड नियंत्रित है. जब यह 0 है, यह अमान्य है और बंद हो जाता है.
बिट1: जब यह 1 है, तो गिंबल बाईं ओर घूमता है; जब यह 0 है, तो यह अमान्य है और रुकता है।
बिट2: जब यह 1 है, तो गिंबल दाईं ओर घूमता है; जब यह 0 है, तो यह अमान्य है और रुकता है।
बिट3: जब यह 1 है, तो गिंबल ऊपर की ओर घूमता है; जब यह 0 है, तो यह अमान्य है और रुकता है।
बिट4: जब यह 1 है, तो गिंबल नीचे की ओर घूमता है; जब यह 0 है, तो यह अमान्य है और रुकता है।
बिट5: पीटीजेड बढ़ता है जब यह 1 है; यह अमान्य है जब यह 0 है, यह बंद हो जाता है।
बिट6: गिंबल 1 होने पर नीचे जाता है, 0 होने पर अमान्य होता है और रुक जाता है।
बिट 7: पीटीजेड रीसेट बिट. जब यह 1 है, तो पीटीजेड को आरंभ करने के लिए बहाल किया जाता है.
■जल तोप नियंत्रण डेटाः 1 बाइट।
बिट0: वाटर कैनन स्टार्ट बिट. वाटर कैनन 1 होने पर शुरू होता है; यह 0 होने पर अमान्य होता है.
बिट1: जब यह 1 है, तो पानी की तोप बाईं ओर मुड़ जाती है; जब यह 0 है, तो यह अमान्य है और रुक जाती है।
बिट2: जब यह 1 है, तो पानी की तोप दाईं ओर घूमती है; जब यह 0 है, तो यह अमान्य है और रुकती है।
बिट3: पानी की तोप ऊपर की ओर घूमती है जब यह 1 है; यह अमान्य है जब यह 0 है, और यह बंद हो जाता है।
बिट 4: पानी की तोप नीचे घूमती है जब यह 1 है; यह अमान्य है जब यह 0 है, यह बंद हो जाता है।
बिट5: पानी की तोप 1 पर चालू होती है और 0 पर बंद हो जाती है।
बिट6: पानी तोप 1 पर उठता है, यह शून्य पर अमान्य है, यह बंद हो जाता है
बिट7: पानी तोप नीचे चला जाता है जब यह 1 है; यह अमान्य है जब यह 0 है और बंद हो जाता है
■आरक्षित 1 और आरक्षित 2: ये आरक्षित मूल्य हैं और 0 पर सेट किए जा सकते हैं।
■चेकः चेक बाइट से पहले सभी बाइट्स के लिए अनन्य OR का परिणाम।
■फ्रेम का अंतः क्रमशः 2 बाइट, 0x0d और 0x0a।
नोटः कार के साइड कंट्रोल बोर्ड द्वारा कार के साइड ड्राइव बोर्ड को भेजे जाने वाले डेटा में से, ड्राइव बोर्ड द्वारा आवश्यक नहीं किए गए डेटा को कार के साइड कंट्रोल बोर्ड में वापस भेज दिया जाता है।
यूजीवी कंट्रोल बोर्ड संचार प्रोटोकॉल
■बाउड दरः 19200
■विन्यासः 1 स्टॉप बिट, 8 डेटा बिट, कोई समता नहीं
■प्रेषण चक्रः 100ms, नियमित रूप से डेटा भेजें
नोटः डेटा यूजीवी ड्राइवर बोर्ड द्वारा भेजा जाता है।
प्रारूप इस प्रकार है:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| फ्रेम हेडर |
|
गंतव्य |
|
|
|
बैटरी प्रतिशत | बैटरी का तापमान | परिवेश का तापमान | ||||
|
|
|
|
|
|
|
|||||||
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| बैटरी करंट |
|
रडार रेंजिंग | बाएं और दाएं झुकाव कोण | आगे और पीछे झुकाव कोण |
|
फ्रेम अंत | ||||||
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|||||||||||
विस्तृत विवरण:
■फ्रेम हेडरः 1 बाइट, 0x7e पर तय।
■स्रोत पताः 1 बाइट, 0x03 पर तय।
■गंतव्य पताः 1 बाइट, 0x02 पर तय।
■दिल की धड़कन: 1 बाइट. डेटा भेजने से पहले दिल की धड़कन का मान 1 से बढ़ाया जाता है, जिसका उपयोग नए डेटा के निर्णय के रूप में किया जाता है. यदि प्राप्त अंत की दिल की धड़कन नहीं बदलती है, तो डेटा अपडेट नहीं किया जाता है.अधिकतम मान 249 है और अधिकतम मान तक पहुँचने के बाद इसे शून्य पर रीसेट किया जाता है।
■सीएमडी1:
बिट0: वाहन के गति नियंत्रण स्विच बिट. जब मूल्य 1 है, वाहन गति नियंत्रण चालू है; जब यह 0 है, वाहन गति नियंत्रण बंद है.
बिट 1: पीटीजेड प्रारंभ बिट. जब मान 1 है, इसका मतलब है कि पीटीजेड शुरू होता है, जब यह 0 है, इसका मतलब है कि यह बंद हो जाता है.
बिट 2: वाटर कैनन स्टार्ट बिट. जब मान 1 होता है, तो वाटर कैनन शुरू होता है, और जब यह 0 होता है, तो वाटर कैनन बंद हो जाता है.
बिट3: उच्च और निम्न गति बिट्स, उच्च गति जब 1 और कम गति जब 0
बिट 4: ऑटो-पेंडुलम मोड बिट. जब यह 1 है, इसका मतलब है कि ऑटो-पेंडुलम मोड चालू है, और जब यह 0 है, इसका मतलब है कि यह बंद है.
बिट5: स्प्रे मोड बिट. जब यह 1 है, यह इंगित करता है कि स्प्रे मोड चालू है, और जब यह 0 है, यह इंगित करता है कि यह बंद है.
बिट6: स्वचालित आग का पता लगाने की स्थिति. जब यह 1 है, इसका मतलब है कि स्वचालित आग का पता लगाने मोड चालू है, और जब यह 0 है, इसका मतलब है कि स्वचालित आग का पता लगाने मोड बंद है।
बिट 7: यह बिट 0 है।
■CMD2:
बिट0: हेडलाइट स्विच सिग्नल. जब मान 1 है, हेडलाइट चालू हो जाते हैं. जब मान 0 है, हेडलाइट बंद हो जाते हैं.
बिट1: अलार्म सिग्नल स्विच बिट. जब मूल्य 1 है, यह संकेत देता है कि अलार्म चालू हो गया है. जब यह 0 है, यह संकेत देता है कि अलार्म बंद है.
बिट2 ~ बिट7: आरक्षित, यह 0 है
■बैटरी प्रतिशतः 2 बाइट्स, 0 से 100 के बीच एक अचिह्नित पूर्णांक मान। इकाईः%, जो बैटरी प्रतिशत दर्शाता है।
■बैटरी का तापमानः 2 बाइट, 0 से 100 तक का एक अचिह्नित पूर्णांक मान, इकाईः °C, जो बैटरी का तापमान मान दर्शाता है।
■परिवेश का तापमानः 2 बाइट्स, 0 से 100 तक का एक अचिह्नित पूर्णांक मान, इकाईः °C, जो परिवेश के तापमान का मूल्य दर्शाता है।
■बैटरी का वर्तमानः 2 बाइट, 0 से 100 तक का एक अचिह्नित पूर्णांक मान, इकाईः A, जो बैटरी के वर्तमान मूल्य का प्रतिनिधित्व करता है।
■वाहन की गतिः 2 बाइट, एक अचिह्नित पूर्णांक मान, 0 से 50 तक, इकाईः m/s, जो वाहन की गति मान का प्रतिनिधित्व करता है। ध्यान दें कि दशमलव मान का प्रतिनिधित्व करने के लिए,यह मान वास्तविक गति मूल्य 10 से गुणा हैमूल्य के बाद।
■रडार रेंजः 2 बाइट्स, 0 से 500 तक एक अचिह्नित पूर्णांक मान, इकाईः m, जो दूरी मूल्य का प्रतिनिधित्व करता है। ध्यान दें कि दो दशमलव स्थानों का प्रतिनिधित्व करने के लिए,यह मान वास्तविक गति मूल्य 100 से गुणा हैमूल्य के बाद।
■बाएं और दाएं झुकाव कोणः 2 बाइट, हस्ताक्षरित पूर्णांक मान, मान सीमाः -1000 ~ + 1000, इकाई °, जिसका अर्थ है बाएं और दाएं झुकाव कोण मान। नोटः दशमलव मान का प्रतिनिधित्व करने के लिए,यह मान सही कोण मूल्य है10 से गुणा करें।
■आगे और पीछे पिच कोणः 2 बाइट, हस्ताक्षरित पूर्णांक मान, मान सीमाः -1000 ~ + 1000, इकाई °, जिसका अर्थ है झुकाव कोण मान। नोटः दशमलव मान का प्रतिनिधित्व करने के लिए,यह मान सही कोण मूल्य है10 से गुणा करें।
■चेकः चेक बाइट से पहले सभी बाइट्स के लिए अनन्य OR का परिणाम।
■फ्रेम का अंतः क्रमशः 2 बाइट, 0x0d और 0x0a।
यूजीवी गैस सेंसर संचार प्रोटोकॉल
■डेटाः 6 गैस सेंसर के डेटा को कनेक्ट किया जा सकता है (गैस प्रकार बढ़ाया जा सकता है)
■प्रारूपः
बॉड दरः 9600.
विन्यासः 1 स्टॉप बिट, 8 डेटा बिट, कोई समता नहीं।
■प्रेषण चक्रः 100ms, नियमित आधार पर डेटा भेजने के लिए।
नोटः गैस सेंसर डेटा ग्राहक द्वारा जारी किया जाता है।
प्रारूप इस प्रकार है:
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| फ्रेम हेडर | स्रोत | गंतव्य | दिल की धड़कन | ऑक्सीजन | कार्बन मोनोऑक्साइड | अमोनिया | हाइड्रोजन सल्फाइड | ||||
|
|
|
|
|
|
|
|
|
||||
| 0x7E | 0x05 | 0x04 | |||||||||
| 12 | 13 | 14 | 15 | 16 | 17 | 18 | |||||
| सल्फर डाइऑक्साइड | क्लोरीन | चेक | फ्रेम अंत | ||||||||
|
|
|
|
|
||||||||
| 0x0D | 0x0A | ||||||||||
विस्तृत परिभाषा इस प्रकार है:
■फ्रेम हेडरः 1 बाइट, 0x7e पर तय।
■स्रोतः 1 बाइट, 0x05 पर तय।
■गंतव्यः 1 बाइट, 0x04 पर तय।
■दिल की धड़कन: 1 बाइट. डेटा भेजने से पहले दिल की धड़कन का मान 1 से बढ़ाया जाता है, जिसका उपयोग नए डेटा के निर्णय के रूप में किया जाता है. यदि प्राप्त अंत की दिल की धड़कन नहीं बदलती है, तो डेटा अपडेट नहीं किया जाता है.अधिकतम मान 249 है और अधिकतम मान तक पहुँचने के बाद इसे शून्य पर रीसेट किया जाता है।
■ऑक्सीजनः 2 बाइट्स, 0 से 1000 तक का एक अचिह्नित पूर्णांक मान। डिफ़ॉल्ट मान 0 है, जिसका अर्थ है ऑक्सीजन एकाग्रता का प्रतिशत मूल्य, इकाई% है। नोटःएक दशमलव स्थान की सटीकता व्यक्त करने के लिए, यह मान 10 से गुणा किया जाता है और फिर प्रेषित किया जाता है।
कार्बन मोनोऑक्साइड: 2 बाइट, एक अचिह्नित पूर्णांक मान, 0 से 1000 तक। डिफ़ॉल्ट मान 0 है, जिसका अर्थ है कार्बन मोनोऑक्साइड की एकाग्रता। इकाई पीपीएम है।
■अमोनिया गैसः 2 बाइट, एक अचिह्नित पूर्णांक मान, 0 से 100 तक। डिफ़ॉल्ट मान 0 है, जो अमोनिया गैस की एकाग्रता को दर्शाता है। इकाई पीपीएम है।
■हाइड्रोजन सल्फाइडः 2 बाइट, एक अचिह्नित पूर्णांक मान, 0 से 100 तक। डिफ़ॉल्ट मान 0 है, जो हाइड्रोजन सल्फाइड की एकाग्रता को दर्शाता है। इकाई पीपीएम है।
■सल्फर डाइऑक्साइडः 2 बाइट्स, 0 से 200 तक का एक अचिह्नित पूर्णांक मान। डिफ़ॉल्ट मान 0 है, जो सल्फर डाइऑक्साइड की एकाग्रता को दर्शाता है, इकाई पीपीएम है। नोटःएक दशमलव स्थान की सटीकता व्यक्त करने के लिए, यह मान 10 से गुणा किया जाता है और फिर प्रेषित किया जाता है।
■क्लोरीनः 2 बाइट, एक अचिह्नित पूर्णांक मान, 0 से 100 तक है। डिफ़ॉल्ट मान 0 है, जो पीपीएम में क्लोरीन गैस की एकाग्रता को दर्शाता है। नोटःएक दशमलव स्थान की सटीकता व्यक्त करने के लिए, यह मान 10 से गुणा किया जाता है और फिर प्रेषित किया जाता है।
■चेकः 1 बाइट, जो चेक बाइट के सामने सभी डेटा के विशेष OR का परिणाम है।
फ्रेम का अंतः क्रमशः 2 बाइट, 0x0d और 0x0a।
पैकेज की सामग्री
| पद | नाम | विवरण | मात्रा |
| 1 | ट्रांसमीटर | LKAV-C355 | 1 |
| 3 | एंटीना | वीडियो एंटीना | 1 |
| 4 | एंटीना | डाटा एंटेना | 1 |
| 5 | पावर केबल | GX12-4P विमानन कनेक्टर पुरुष | 1 |
| 6 | सेंसर केबल | GX12-5P विमानन कनेक्टर पुरुष | 1 |
| 7 | एमआईसी | GX12-3P विमानन कनेक्टर पुरुष | 1 |
| 8 | नियंत्रण बॉक्स | LKAV-6904 | 1 |
| 9 | बीएनसी विस्तार केबल | 1 मीटर, नर से नर तक | 3 |
| 10 | एडाप्टर | SMA महिला से एम महिला चार छेद flange वर्ग प्लेट (17.5x17.5), मोटी सुई | 2 |
| 11 | एडाप्टर | मादा से मादा | 2 |
| 12 | आरएफ एक्सटेंशन केबल | 285mm, N पुरुष कोहनी के लिए N पुरुष सीधे सिर | 2 |
| 13 | आरएफ एक्सटेंशन केबल | 100 मिमी, N पुरुष कोहनी SMA पुरुष सीधे सिर के लिए | 2 |
सीओएफडीएम के फायदे
सीओएफडीएम मॉड्यूलेशन में बहुत मजबूत कमजोरी प्रतिरोध होता है, सीओएफडीएम मॉड्यूलेशन अंतिम उपयोगकर्ता से कई उपवाहक तक संचरण को सक्षम बनाता है,और सिग्नल एक एकल वाहक प्रणाली में रखा सिग्नल की तुलना में बहुत अधिक समय तक रखा जा सकता है, इसलिए सीओएफडीएम में आवेग शोर और तेजी से चैनल क्षीणन प्रतिरोध के लिए एक मजबूत प्रतिरोध है।सीओएफडीएम में आवृत्ति का अधिक उपयोग होता है और उप-चैनलों के रूप में ओवरलैपिंग ऑर्थोगोनल उप-वाहक तरंगों की अनुमति देता है, उप-चैनलों को अलग करने वाले गार्ड बैंड के पारंपरिक उपयोग के बजाय, इसलिए यह आवृत्ति दक्षता में सुधार करता है, और स्पेक्ट्रम संसाधनों के उपयोग को अधिकतम करता है।
उच्च गति डेटा संचरण के लिए, सीओएफडीएम में स्व-अनुकूली मॉड्यूलेशन तंत्र है जो उपवाहकों को विभिन्न मॉड्यूलेशन विधियों जैसे कि क्यूपीएसके, क्यूएएम,विभिन्न चैनल स्थितियों और पृष्ठभूमि शोर के अनुसार 16QAM या 64QAM. यदि परिस्थितियाँ अच्छी हैं, तो उच्च दक्षता मॉड्यूलेशन के लिए खुद को अनुकूलित करें, यदि परिस्थितियां बुरी हैं, तो हस्तक्षेप विरोधी मॉड्यूलेशन के लिए अनुकूलित करें।तो यह विश्वसनीय रूप से एक उच्च गति डेटा संचरण के लिए अनुकूल कर सकते हैं.
इसमें इंटर-सिंबल इंटरफेरेंस (आईएसआई) की क्षमता है, आईएसआई डिजिटल संचार में शोर के अलावा प्रमुख हस्तक्षेप है।
विभिन्न प्रकार की अन्य विधियों के साथ संयोजन में उपयोग में आसानी, सीओएफडीएम का उपयोग मॉड्यूलेशन विधि के रूप में किया जा सकता है, इसके अलावा इसे कई प्रकार की बहुविध पहुंच तकनीक के साथ आसानी से जोड़ा जा सकता है,एक ही समय में कई उपयोगकर्ताओं के लिए पहुँच प्रदान करनाआप कई उपयोगकर्ताओं को संचरण के लिए COFDM सूचना प्रौद्योगिकी का एक साथ उपयोग करने की अनुमति दे सकते हैं।
सीओएफडीएम उपकरण के अनुप्रयोग
सीओएफडीएम मॉड्यूलेशन ने 2 एमबीपीएस से अधिक की दर पर "नॉन-लाइन-ऑफ-सीज" और "मोबाइल" वायरलेस ब्रॉडबैंड ट्रांसमिशन की कठिन समस्याओं को हल किया है, इसलिए इसे मोबाइल संचार में व्यापक रूप से लागू किया गया है,डिजिटल ऑडियो प्रसारण परियोजना (डीएबी) जैसे वीडियो प्रसारण और निगरानी प्रणाली, उच्च परिभाषा टीवी (HDTV) प्रसारण, स्वास्थ्य सेवा, मोबाइल संचार (CDMA + OFDM), वायरलेस LAN (IEEE 802.1a), ब्रॉडबैंड वायरलेस एक्सेस (BWA),वास्तविक समय में निगरानी में उच्च गुणवत्ता वाले वीडियो (सैन्य, प्रसारण, सुरक्षा, समुद्री रक्षा और अन्य उद्योग) ।
उच्च गति वास्तविक समय मोबाइल वायरलेस ट्रांसमिशन
यह प्रणाली सार्वजनिक संचार नेटवर्क या निजी संचार नेटवर्क प्रणाली के माध्यम से वास्तविक समय में आपातकालीन दृश्य वीडियो, आवाज, डेटा आदि एकत्र कर सकती है जो प्रत्येक प्रशंसा केंद्र को वितरित की जाती है।कमांड के सभी स्तरों के अधिकारी वास्तविक समय में प्रभावी उपाय करने के लिए सीधे कंप्यूटर से स्थिति को समझ सकते हैं।. इसलिए यह व्यापक रूप से प्राकृतिक आपदा आपातकालीन सेवाओं के लिए लागू किया जाता है. प्रणाली प्रसंस्करण समय का एक बहुत बचाने के लिए और आपदाओं के कारण नुकसान को कम करने में मदद कर सकते हैं
वास्तविक समय में समुद्री वायरलेस प्रसारण
समुद्री वायरलेस प्रसारण की वास्तविक समय निगरानी तटीय रक्षा, समुद्री, बंदरगाह निरीक्षण और अन्य उद्योगों के लिए अच्छी है।समुद्री निगरानी क्षेत्र की वास्तविक समय निगरानी को लाइव वीडियो के माध्यम से पूरी प्रक्रिया में हेरफेर किया जा सकता है।यह प्रणाली समुद्री कमान, निगरानी को अधिक कुशल बनाने में मदद कर सकती है।
लाइव प्रसारण वीडियो प्रसारण
जब खेलों का जीवंत प्रसारण किया जाता है, तो सीओएफडीएम प्रसारण से वीडियो की स्पष्टता में काफी सुधार किया जा सकता है।
सार्वजनिक मोबाइल संचार प्रणाली
IEEE 802.1la पहले ही 5GHz बैंड पर नजर रख रहा है और OFDM द्वारा उच्च गति डेटा संचरण प्रदान करता है।
निष्कर्ष के रूप में, सीओएफडीएम मॉड्यूलेशन ने 2 एमबीपीएस से अधिक की गति पर "नॉन-लाइन ऑफ दृष्टि" और "मोबाइल" वायरलेस ब्रॉडबैंड ट्रांसमिशन की कठिन समस्याओं को हल किया,सीओएफडीएम उच्च गति पर वीडियो कैप्चर कर सकता है और उच्च गुणवत्ता वाले वास्तविक समय वीडियो प्रसारित कर सकता है, उपयोगकर्ताओं को समाचार एकत्र करने, लाइव प्रसारण, वास्तविक समय निगरानी अनुप्रयोगों में असाधारण स्वतंत्रता मिलती है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: क्या आप एक निर्माता या व्यापारिक कंपनी हैं?
हम वायरलेस ट्रांसमिशन सिस्टम में विशेषज्ञता पेशेवर निर्माता हैं।
प्रश्न 2: मुझे आपको क्यों चुनना चाहिए?
आपको प्रतिस्पर्धी मूल्य, उत्कृष्ट गुणवत्ता, संतुष्ट सेवा और लंबी वारंटी मिलेगी।
प्रश्न 3: मुझे किस प्रकार की उत्पाद सेवा मिल सकती है?
OEM और ODM सेवा।
Q4: आप किस प्रकार की गारंटी प्रदान करते हैं?
हम एक वर्ष की वारंटी और आजीवन रखरखाव प्रदान करते हैं।
प्रश्न 5: भुगतान की शर्तें क्या हैं?
हम बैंक हस्तांतरण, पेपैल या नकदी भुगतान स्वीकार करते हैं।
प्रश्न 6: पैकेजिंग और शिपिंग?
तटस्थ भूरे रंग का कार्टन और डीएचएल, फेडएक्स, यूपीएस, टीएनटी या हवा/समुद्र द्वारा जहाज।
प्रश्न 7: डिलीवरी में कितना समय लगेगा?
नियमित मॉडल के लिए 1-3 सप्ताह और अनुकूलित मॉडल के लिए 3-5 सप्ताह।
Q8: क्या मैं परीक्षण के लिए 1 नमूना ऑर्डर कर सकता हूँ?
हाँ, हम नमूना आदेश का स्वागत करते हैं, मिश्रित नमूने स्वीकार्य हैं।
Q9: क्या आपके पास कोई MOQ सीमा है?
कोई सीमा नहीं, 1 पीसी स्वीकार्य है।
Q10: क्या उत्पाद पर मेरा लोगो छापना ठीक है?
हाँ, कृपया उत्पादन से पहले हमें औपचारिक रूप से सूचित करें और डिजाइन की पुष्टि पहले
LinkAV के बारे में
2005 में स्थापित, लिंकएवी को सीओएफडीएम, आईपी मेश और 4जी-एलटीई श्रृंखला सहित मोबाइल वायरलेस वीडियो/डेटा ट्रांसमिशन सिस्टम के डिजाइन और निर्माण के लिए समर्पित किया गया है,पेशेवर इंजीनियरों के एक समूह के साथ अनुकूलित सेवा प्रदान करने के लिए (OEM)लिंकएवी पुलिस/सैन्य से लेकर आम नागरिकों तक, यूएवी से लेकर यूजीवी/रोबोट्स तक, तेल क्षेत्र से लेकर वन तक, विदेशों से लेकर मुख्य भूमि चीन तक के विविध, उच्च मांग वाले ग्राहक आधार की सेवा करता है।
लिंकएवी चीन में अभिनव वायरलेस संचार और सूचना प्रणालियों का अग्रणी निर्माता है।हमारे उन्नत डेटा लिंक सिस्टम अनियंत्रित ग्राउंड वाहनों (यूजीवी) जैसे सामरिक मानव रहित प्रणालियों में महत्वपूर्ण संचार के लिए आदर्श हैं।, मानव रहित हवाई वाहन (ड्रोन, यूएवी) और मानव रहित सतह वाहन (यूएसवी) हैं, और उन्हें सबसे पहले पोर्टेबिलिटी और विश्वसनीयता को ध्यान में रखते हुए डिज़ाइन किया गया है।
हमारे फायदे
■ वायरलेस संचार समाधानों में 15 से अधिक वर्षों का अनुभव।
■ उच्च उत्पाद गुणवत्ता, प्रतिस्पर्धी मूल्य और कम MOQ
■ उत्कृष्ट पूर्व-बिक्री और बिक्री के बाद तकनीकी टीम।
■ त्वरित प्रतिक्रिया और शीघ्र वितरण।
■ OEM समर्थित।
यूट्यूबःhttps://www.youtube.com/channel/UCn0iKGgxQtkpi2qG4U0HsZg
आधिकारिक वेबसाइट: http://www.LinkAVtech.com
लिंक्डइनः https://www.linkedin.com/company/linkav-technology/
