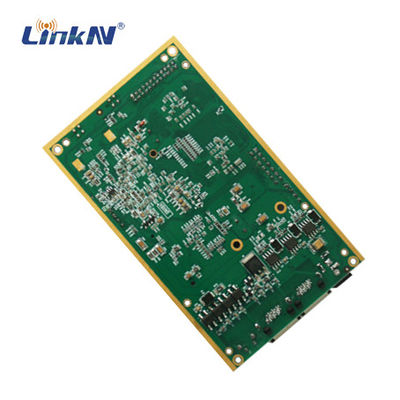

इकोनॉमी मेश रेडियो ओईएम मॉड्यूल 2.4GHz
परिचय
MANET6309- एक वायरलेस MESH मॉड्यूल है जो 5GHz बैंड पर काम करता है। यह एक हल्का MESH नोड है जो ऑन-साइट वीडियो कैप्चर के लिए उपयुक्त है और इसका उपयोग यूएवी एप्लिकेशन और अग्नि सुरक्षा, बचाव, निगरानी, पुलिस आदि के क्षेत्रों में आपातकालीन संचार में किया जा सकता है।
विशेषताएँ
■ फ्रीक्वेंसी 2.412~2.482GHz
■ MIMO डुअल-चैनल मेश नेटवर्क
■ 2.4G वाईफाई को सपोर्ट करता है
■ एईएस एन्क्रिप्शन का समर्थन करता है
विनिर्देश
| आवृत्ति | 2.412~2.482GHz |
| आरएफ बैंडविड्थ | 5एम/10एम/20एम/40मेगाहर्ट्ज |
| संवेदनशीलता प्राप्त करना | अधिकतम -97dBm@5MHz BPSK |
| इंटरफेस |
एमएमसीएक्स*2, 1000एम आरजे45*2, 12-पिंगपीआईओ12 USB*1, MiniPci-E*1(5V2A) |
| मॉडुलन प्रकार | बीपीएसके/क्यूपीएसके/16-क्यूएएम/64-क्यूएएम |
| प्रबंध | वेब |
| बॉड दर | 1200बीपीएस~115200बीपीएस (डिफ़ॉल्ट 115200बीपीएस) |
| कूटलेखन | एईएस |
| पावर इनपुट | 7V-48V DC, 15V-48V POE |
| DIMENSIONS | 120x74x17 मिमी (एल एक्स डब्ल्यू एक्स एच) |
| वज़न | 120 ग्रा |
| कार्यशील तापमान. | -40℃~+65℃ |
| भंडारण तापमान. | -45ºC ~ +85ºC |
| कार्यशील आर्द्रता | 5% ~ 95% (गैर संघनक) |
| एंटीना | मॉडुलन | आउटपुट पावर और डेटा दर | सहनशीलता | |||
| 20 मेगाहर्ट्ज | 40 मेगाहर्ट्ज | |||||
| 1x1 | बीपीएसके | 7.2 mbps | 27डीबीएम | 15एमबीपीएस | 27डीबीएम | ±2dB |
| क्यूपीएसके | 14.2एमबीपीएस | 27डीबीएम | 30एमबीपीएस | 27डीबीएम | ±2dB | |
| क्यूपीएसके | 21.7एमबीपीएस | 27डीबीएम | 45एमबीपीएस | 27डीबीएम | ±2dB | |
| 16-QAM | 28.9एमबीपीएस | 27डीबीएम | 60एमबीपीएस | 27डीबीएम | ±2dB | |
| 16-QAM | 43.3एमबीपीएस | 27डीबीएम | 90एमबीपीएस | 27डीबीएम | ±2dB | |
| 64-क्यूएएम | 57.8एमबीपीएस | 26dBm | 120एमबीपीएस | 26dBm | ±2dB | |
| 64-क्यूएएम | 65एमबीपीएस | 25dBm | 135एमबीपीएस | 25dBm | ±2dB | |
| 64-क्यूएएम | 72.2एमबीपीएस | 24dBm | 150एमबीपीएस | 24dBm | ±2dB | |
| 2x2 | बीपीएसके | 14.4एमबीपीएस | 30dBm | 30एमबीपीएस | 30dBm | ±2dB |
| क्यूपीएसके | 28.4एमबीपीएस | 30dBm | 60एमबीपीएस | 30dBm | ±2dB | |
| क्यूपीएसके | 43.3एमबीपीएस | 30dBm | 90एमबीपीएस | 30dBm | ±2dB | |
| 16-QAM | 57.8एमबीपीएस | 30dBm | 120एमबीपीएस | 30dBm | ±2dB | |
| 16-QAM | 86.7एमबीपीएस | 30dBm | 180एमबीपीएस | 30dBm | ±2dB | |
| 64-क्यूएएम | 115.6एमबीपीएस | 29डीबीएम | 240एमबीपीएस | 29डीबीएम | ±2dB | |
| 64-क्यूएएम | 130एमबीपीएस | 28dBm | 270एमबीपीएस | 28dBm | ±2dB | |
| 64-क्यूएएम | 144.4एमबीपीएस | 27डीबीएम | 300एमबीपीएस | 27डीबीएम | ±2dB | |
| एंटीना | मॉडुलन | संवेदनशीलता एवं डेटा दर | सहनशीलता | |||
| 20 मेगाहर्ट्ज | 40 मेगाहर्ट्ज | |||||
| 1x1 | बीपीएसके | 7.2 mbps | -97डीबीएम | 15.0एमबीपीएस | -97डीबीएम | ±2dB |
| क्यूपीएसके | 14.2एमबीपीएस | -97डीबीएम | 30.0एमबीपीएस | -96dBm | ±2dB | |
| क्यूपीएसके | 21.7एमबीपीएस | -96dBm | 45.0एमबीपीएस | -95dBm | ±2dB | |
| 16-QAM | 28.9एमबीपीएस | -95dBm | 60.0एमबीपीएस | -92dBm | ±2dB | |
| 16-QAM | 43.3एमबीपीएस | -92dBm | 90.0एमबीपीएस | -90dBm | ±2dB | |
| 64-क्यूएएम | 57.8एमबीपीएस | -89डीबीएम | 120.0एमबीपीएस | -87डीबीएम | ±2dB | |
| 64-क्यूएएम | 65.0एमबीपीएस | -86डीबीएम | 135.0एमबीपीएस | -84डीबीएम | ±2dB | |
| 64-क्यूएएम | 72.2एमबीपीएस | -81डीबीएम | 150.0एमबीपीएस | -79डीबीएम | ±2dB | |
| 2x2 | बीपीएसके | 14.4एमबीपीएस | -97डीबीएम | 30एमबीपीएस | -97डीबीएम | ±2dB |
| क्यूपीएसके | 28.4एमबीपीएस | -97डीबीएम | 60एमबीपीएस | -96dBm | ±2dB | |
| क्यूपीएसके | 43.3एमबीपीएस | -96dBm | 90एमबीपीएस | -95dBm | ±2dB | |
| 16-QAM | 57.8एमबीपीएस | -95dBm | 120एमबीपीएस | -92dBm | ±2dB | |
| 16-QAM | 86.7एमबीपीएस | -92dBm | 180एमबीपीएस | -90dBm | ±2dB | |
| 64-क्यूएएम | 115.6एमबीपीएस | -89डीबीएम | 240एमबीपीएस | -87डीबीएम | ±2dB | |
| 64-क्यूएएम | 130एमबीपीएस | -86डीबीएम | 270एमबीपीएस | -84डीबीएम | ±2dB | |
| 64-क्यूएएम | 144.4एमबीपीएस | -81डीबीएम | 300एमबीपीएस | -79डीबीएम | ±2dB | |
पैनल विवरण
① मिनिपसी-ई 5वी2ए
② रीसेट करें
③ आरजे45*2
④ डीसी जैक
⑤ 12-पिन GPIO*2
⑥ एलईडी
⑦ एमएमएक्ससी*2 (एंटीना)
⑧ यूएसबी 4-पिन*2.0 मिमी
DIMENSIONS
