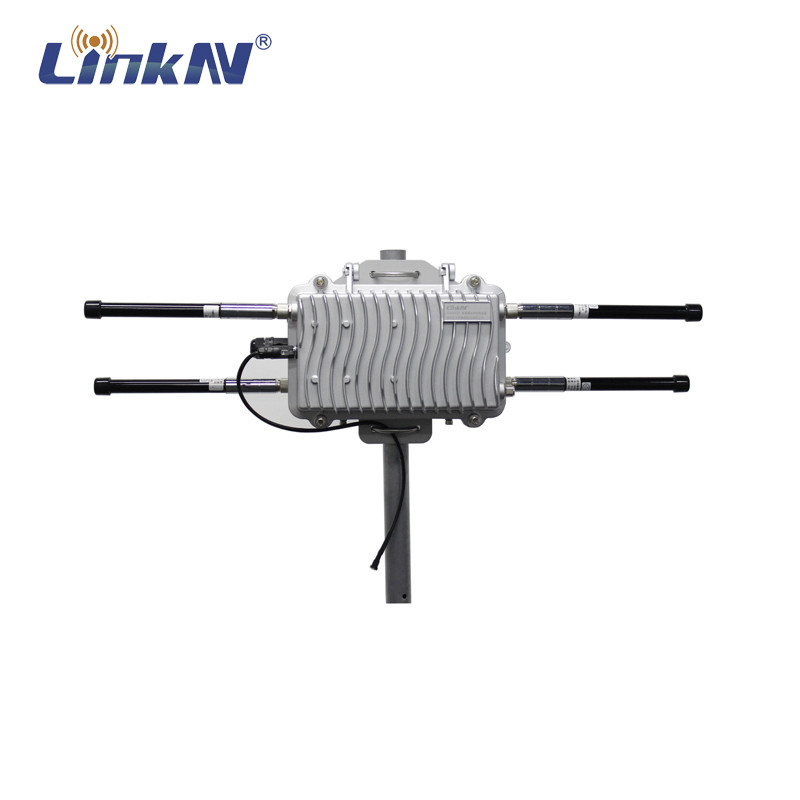

मजबूत आईपी67 10 किमी दोहरी बैंड वायरलेस ईथरनेट ब्रिज एईएस एन्क्रिप्शन
मजबूत IP67 10 किमी 1.4 और 5.8GHz डुअल बैंड वायरलेस ब्रिज मेश एमआईएमओ एईएस एन्क्रिप्शन
परिचय
MANET3720 एक उच्च प्रदर्शन, उच्च स्थिरता औद्योगिक ग्रेड दोहरे बैंड MESH नेटवर्क बेस स्टेशन है। दिशात्मक, सर्वदिशात्मक, क्षेत्र और अन्य एंटेना प्रकारों के संयोजन के माध्यम से,यह विभिन्न प्रकार के वायरलेस जैसे कि पॉइंट-टू-मल्टिपॉइंट या पॉइंट-टू-पॉइंट और मेश नेटवर्क का एहसास कर सकता है।यह उन्नत औद्योगिक डिजाइन अवधारणाओं को अपनाता है जैसे कि एंटी-सर्ज/स्टेटिक, एंटी-सल स्प्रे जंग, आदि।विभिन्न जटिल विद्युत चुम्बकीय वातावरण और कठोर जलवायु में सभी मौसमों में निर्बाध काम कर सकते हैं.
विशेषताएं
■ 1.4G और 5.8G दोहरे बैंड
■ उच्च बैंडविड्थ बिंदु से बिंदु तक 90 एमबीपीएस
■ पूर्ण डुप्लेक्स आईपी पारदर्शी ट्रांसमिशन
■ लचीला नेटवर्क और तेजी से तैनाती
■ IP67 सैन्य त्रि-प्रूफ डिजाइन
■ उच्च सुरक्षा एईएस एन्क्रिप्शन
■ सुविधाजनक संचालन और रखरखाव
विनिर्देश
| ट्रांसमिशन विशेषताएं | |
| मॉड्यूलेशन प्रकार | BPSK/QPSK/16-QAM/64-QAM |
| आवृत्ति | 1400-1480MHz और 5180~5825MHz |
| आरएफ चैनल | 4T4R |
| आरएफ पावर आउटपुट | 2W (5.8G) और 4W (1.4G) |
| आरएफ बैंडविड्थ | 5M/10M/20M/40MHz |
| नेटवर्क विशेषताएं | |
| नेटवर्क क्षमता | 64 नोड्स तक |
| डेटा दर | 90 एमबीपीएस @ 40 मेगाहर्ट्ज़ |
| एन्क्रिप्शन | एईएस (उपयोगकर्ता-परिभाषित पासवर्ड) |
| विद्युत विशेषताएं | |
| कार्यरत वोल्टेज | DC12V |
| कार्य करंट | ≤1A (@12V) |
| बिजली की खपत | ≤12W |
| शारीरिक विशेषताएं | |
| वजन | 3.2 किलोग्राम |
| आयाम | 286*216*122 मिमी |
| कामकाजी अस्थायी। | --20°C〜+65°C |
| आईपी कोड | IP67 |
| भंडारण तापमान. | -45°C ~ +85°C |
| कार्यशील आर्द्रता | 5% ~ 95% (गैर संक्षेपण) |

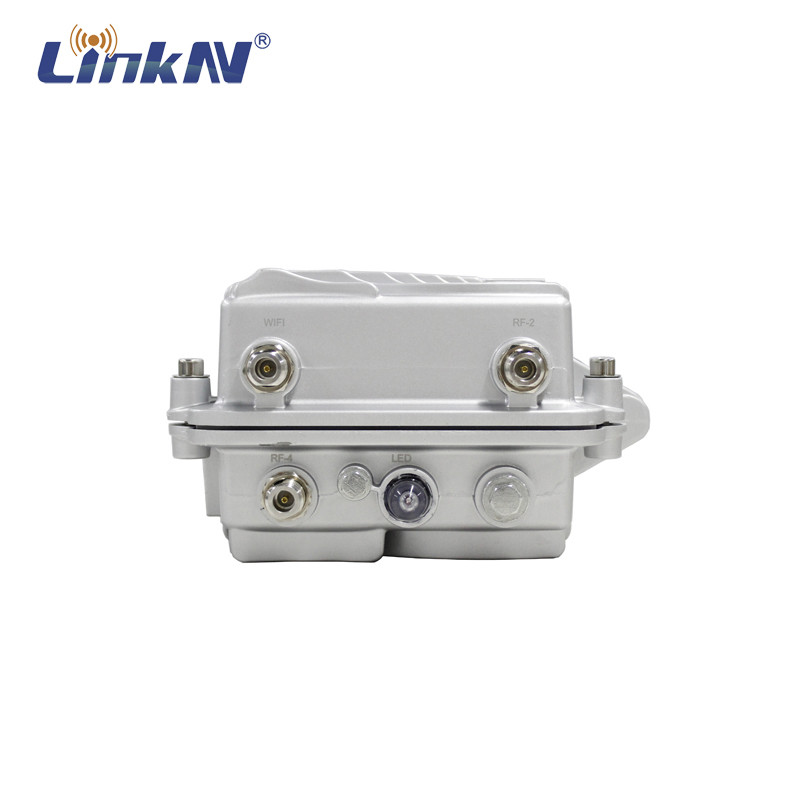

पैनल विवरण
①मेश एंटीना इंटरफेस 1
②पावर इनपुट ₹ 12Vdc
③वाईफ़ाई एंटीना इंटरफ़ेस
④मेश एंटीना इंटरफेस 2
⑤लैन पोर्ट
⑥मेश एंटीना इंटरफेस 3
⑦मेश एंटीना इंटरफेस 4
⑧सिग्नल सूचक
जालटोपोलॉजी आरेख
बिंदु से बिंदु तकटोपोलॉजी आरेख
पॉइंट टू मल्टी-पॉइंटटोपोलॉजी आरेख
आवेदन
पैकेज की सामग्री
| आइटम# | वस्तु का नाम | विवरण | मात्रा |
| 1 | मुख्य इकाई | MANET3720 | 1 |
| 2 | मेष एंटीना | 6dBi, प्रकार N पुरुष | 4 |
| 3 | वाईफ़ाई एंटेना | प्रकार N पुरुष | 1 |
| 4 | विद्युत आपूर्ति | 12V/3A | 1 |
| 5 | लैन केबल | आरजे45 | 1 |
अक्सर पूछे जाने वाले प्रश्न
1क्या आप निर्माता या व्यापारिक कंपनी हैं?
हम वायरलेस वीडियो में विशेषज्ञता पेशेवर निर्माता हैं
प्रसारण।
2मैं तुम्हें क्यों चुनूं?
आप प्रतिस्पर्धी मूल्य, शीर्ष गुणवत्ता, संतुष्ट सेवा और लंबे समय तक मिल जाएगा
गारंटी.
3मुझे किस प्रकार की उत्पाद सेवा मिल सकती है?
OEM और ODM सेवा।
4आप किस तरह की गारंटी देते हैं?
हमारे उत्पादों पर एक वर्ष की वारंटी और आजीवन रखरखाव।
5भुगतान की शर्तें क्या हैं?
हम बैंक हस्तांतरण, पेपैल या नकदी स्वीकार करते हैं।
6पैकेजिंग और शिपिंग?
मानक निर्यात पैकेजिंग. एक्सप्रेस डीएचएल, यूपीएस, ईएमएस, टीएनटी, फेडेक्स, या हवा / समुद्र द्वारा जहाज।
7डिलीवरी के लिए कितना समय लगेगा?
2-3 सप्ताह (सामान्य मॉडल), 3-5 सप्ताह (अनुकूलित मॉडल) ।
LinkAV के बारे में
2005 में स्थापित, लिंकएवी को सीओएफडीएम, आईपी मेश और 4जी-एलटीई श्रृंखला सहित मोबाइल वायरलेस वीडियो/डेटा ट्रांसमिशन सिस्टम के डिजाइन और निर्माण के लिए समर्पित किया गया है,पेशेवर इंजीनियरों के एक समूह के साथ अनुकूलित सेवा प्रदान करने के लिए (OEM)लिंकएवी पुलिस/सैन्य से लेकर आम नागरिकों तक, यूएवी से लेकर यूजीवी/रोबोट्स तक, तेल क्षेत्र से लेकर वन तक, विदेशों से लेकर मुख्य भूमि चीन तक के विविध, उच्च मांग वाले ग्राहक आधार की सेवा करता है।
लिंकएवी चीन में अभिनव वायरलेस संचार और सूचना प्रणालियों का अग्रणी निर्माता है।हमारे उन्नत डेटा लिंक सिस्टम अनियंत्रित ग्राउंड वाहनों (यूजीवी) जैसे सामरिक मानव रहित प्रणालियों में महत्वपूर्ण संचार के लिए आदर्श हैं।, मानव रहित हवाई वाहन (ड्रोन, यूएवी) और मानव रहित सतह वाहन (यूएसवी) हैं, और उन्हें सबसे पहले पोर्टेबिलिटी और विश्वसनीयता को ध्यान में रखते हुए डिज़ाइन किया गया है।
हमारे फायदे
■ वायरलेस संचार समाधानों में 15 से अधिक वर्षों का अनुभव।
■ उच्च उत्पाद गुणवत्ता, प्रतिस्पर्धी मूल्य और कम MOQ
■ उत्कृष्ट पूर्व-बिक्री और बिक्री के बाद तकनीकी टीम।
■ त्वरित प्रतिक्रिया और शीघ्र वितरण।
■ OEM समर्थित।
एक MANET प्रणाली मोबाइल (या अस्थायी रूप से स्थिर) उपकरणों का एक समूह है जो आवाज, डेटा,और उपकरणों के मनमाने जोड़े के बीच वीडियो बुनियादी ढांचे की आवश्यकता से बचने के लिए रिले के रूप में अन्य का उपयोग कर.
MANET की मजबूत क्षमता प्रदान करने के लिए कई तकनीकों का उपयोग किया जाता है, जिनमें निम्नलिखित शामिल हैंः
खुद को ढालना/स्वयं को ठीक करनायह MANET प्रणालियों की एक महत्वपूर्ण विशेषता है। एक सच्चे जाल नेटवर्क में, रेडियो किसी भी समय नेटवर्क में शामिल हो सकते हैं या छोड़ सकते हैं,और नेटवर्क लगातार अपने टोपोलॉजी को अनुकूलित करेगा के रूप में नोड्स एक दूसरे के संबंध में स्थानांतरितयह एक विकेन्द्रीकृत वास्तुकला का तात्पर्य है कि नेटवर्क के नियंत्रण का प्रबंधन करने के लिए कोई केंद्रीय मास्टर हब रेडियो की आवश्यकता नहीं है।और संचार एक या अधिक नोड्स खो जाने पर भी जारी रहेगा.
लिंक अनुकूलनप्रत्येक रेडियो के लिए अपने संचरण मापदंडों (नक्षत्र, एफईसी कोडिंग,और एमआईएमओ तकनीकों) को अधिकतम करने के लिए डेटा दर और अन्य रेडियो के प्रत्येक लिंक की मजबूती के साथ संचार कर रहा हैएक विशेष रेडियो 50 एमबीपीएस से अधिक की डेटा दर का उपयोग करके रेडियो द्वारा दूसरे के साथ संवाद कर सकता है, जबकि बहुत दूर के रेडियो के लिए एक मजबूत लिंक प्रदान करने के लिए केवल 2 एमबीपीएस की दर का उपयोग कर सकता है।ये पैकेट फट दरें हैं, जहां 50 एमबीपीएस फटने का उपयोग बहुत कम दर डेटा स्ट्रीम के लिए भी बहुत उपयोगी है क्योंकि यह नेटवर्क में अन्य नोड्स के उपयोग के लिए मुक्त चैनल प्रसारण समय छोड़ देता है।उच्च संभावित डेटा फट दरें होना महत्वपूर्ण है क्योंकि कम प्रसारण समय कम लिंक के लिए खपत की जाती है, दूरस्थ लिंक पर धीमी और बहुत अधिक मजबूत मॉड्यूलेशन और कोडिंग का उपयोग करने के लिए अधिक एयरटाइम बचा है।
अनुकूली रूटिंगयह निर्धारित करने के लिए एक तंत्र है कि जब किसी दिए गए रेडियो जोड़े के बीच डेटा स्ट्रीम भेजने की आवश्यकता होती है तो कौन से संभावित रिले पथों का उपयोग किया जाता है।यह संभावित रिले के रूप में मौजूद सभी रेडियो का उपयोग करने के लिए गतिशील रूप से अनुकूलित करके स्व-निर्माण स्व-रक्षा कार्यक्षमता का समर्थन करने की आवश्यकता है और रिले रेडियो के नुकसान के लिए लचीला होना चाहिएयह लिंक अनुकूलन के साथ मिलकर काम करना चाहिए क्योंकि डेटा स्ट्रीम के लिए इष्टतम मार्ग निर्धारित करने के लिए नेटवर्क के माध्यम से प्रवाह करने वाले अन्य डेटा पर विचार करना आवश्यक है।साथ ही नेटवर्क के भीतर प्रत्येक लिंक की गतिशील क्षमतायह समस्या जटिल है और सभी रेडियो को उनके माध्यम से बहने वाले डेटा यातायात और प्रत्येक से अन्य पड़ोसी नोड्स तक लिंक क्षमता के बारे में जानकारी साझा करने की आवश्यकता है।सूचनाओं के इस आदान-प्रदान को एक बुद्धिमान तरीके से किया जाना चाहिए ताकि यह बहुमूल्य उपलब्ध नेटवर्क थ्रूपुट का बहुत अधिक उपभोग न करे.
पारदर्शी आईपी नेटवर्कइसका मतलब है कि किसी भी मानक कंप्यूटर की संख्या,आईपी वीडियो कैमरा या अन्य उपकरणों को मोबाइल रेडियो के प्रत्येक से जोड़ा जा सकता है और जाल नेटवर्क के माध्यम से संवाद कर सकते हैं जैसे कि सभी डिवाइस वायर्ड ईथरनेट के साथ एक ही कार्यालय में थे. MANET के भीतर इसे विभिन्न तरीकों से पूरा किया जा सकता है।सबसे अच्छा विकल्प यह है कि पूरे MANET नेटवर्क को एक एकल लेयर 2 नेटवर्क स्विच के रूप में दिखाया जाए. इसका मतलब है कि आईपी पते या अन्य सेटिंग्स के किसी भी पुनर्गठन के बिना,आईपी आधारित उपकरणों का एक समूह जो एक साधारण ईथरनेट स्विच पर एक साथ काम करते हैं, को MANET रेडियो से जोड़ा जा सकता है और नई वायरलेस गतिशीलता की स्वतंत्रता के साथ संचालन फिर से शुरू किया जा सकता है.
मल्टीकास्ट यातायातMANET प्रणालियों के लिए अनूठी चुनौतियों का एक सेट प्रस्तुत करता है।मूल वायर्ड लेयर 2 स्विच में लागू मल्टीकास्ट सपोर्ट एक पोर्ट में आने वाले मल्टीकास्ट पैकेट को अन्य सभी पोर्टों पर दोहराता हैउदाहरण के लिए, यदि एक आईपी वीडियो कैमरा एक पोर्ट से जुड़ा हुआ है तो यह मल्टीकास्ट के रूप में टैग किए गए पैकेट का उपयोग करके अपना वीडियो भेजेगा।फिर स्विच के किसी भी अन्य बंदरगाहों के लिए वायर्ड कंप्यूटर वायरलेस वीडियो स्ट्रीम में टैप कर सकते हैं. यह सरलीकृत विधि वायरलेस नेटवर्क में बहुत अच्छी तरह से काम नहीं करती है जो लेयर 2 स्विच के रूप में कार्य करती है क्योंकि नेटवर्क के भीतर कई उपकरणों को एक विशेष मल्टीकास्ट देखने की आवश्यकता नहीं हो सकती है,और अंधाधुंध सभी उपकरणों के लिए मल्टीकास्ट भेजने इस प्रकार अनावश्यक रूप से वायरलेस नेटवर्क के सीमित थ्रूपुट congestsअधिक उन्नत MANET प्रणालियाँ मैनुअल और/या स्वचालित अनुकूलन की अनुमति देती हैं, जिससे केवल उन उपकरणों तक ही मल्टीकास्ट का संचरण सीमित होता है जिन्हें एक विशेष मल्टीकास्ट स्ट्रीम की आवश्यकता होती है।
मल्टी-चैनल नेटवर्कis an advanced capability of some MANET systems which allows a network to utilize multiple RF channels or even multiple frequency bands within a network while still providing the plug and play functionality of a single Layer 2 switch. A simple example of the usefulness of this might be a scenario where soldiers have radios operating on one frequency while vehicles have radios not only operating on that frequency but also ones in a different bandयह अतिरिक्त बैंड वाहनों के बीच एक उच्च गति ′′backbone′′ परत प्रदान करने के लिए अधिक शक्ति या उच्च लाभ एंटेना के साथ हो सकता है।किसी भी सैनिक का रेडियो उपकरण किसी अन्य सैनिक के रेडियो के साथ हवा में संवाद कर सकता है, लेकिन एक अलग आवृत्ति पर माध्यमिक परत सैनिक आवृत्ति पर भीड़ को कम कर सकती है और नेटवर्क द्वारा कवर किए गए क्षेत्र में वृद्धि कर सकती है।
इन सभी MANET नेटवर्किंग क्षमताओं का संयोजन अत्याधुनिक 3G/4G नेटवर्किंग द्वारा प्रदान की जाने वाली समान मजबूत उच्च गति कनेक्टिविटी प्रदान करता है,लेकिन मिशन महत्वपूर्ण परिचालन परिदृश्यों में जहां स्थायी वायरलेस बुनियादी ढांचा उपलब्ध नहीं है.
