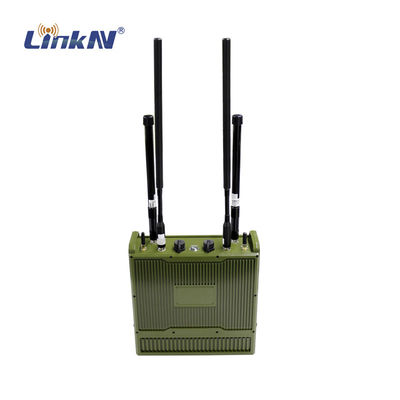

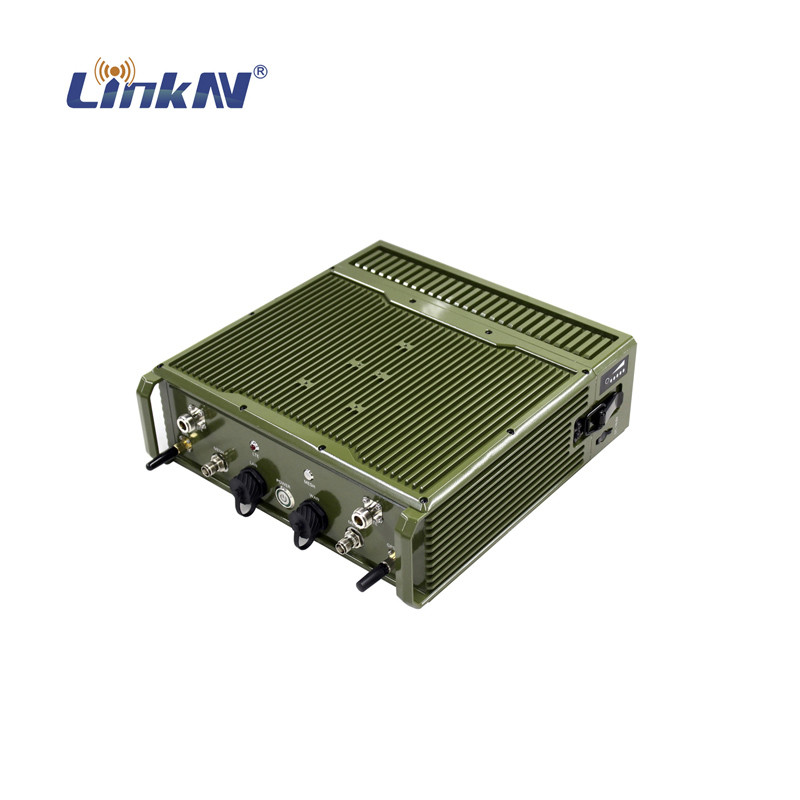

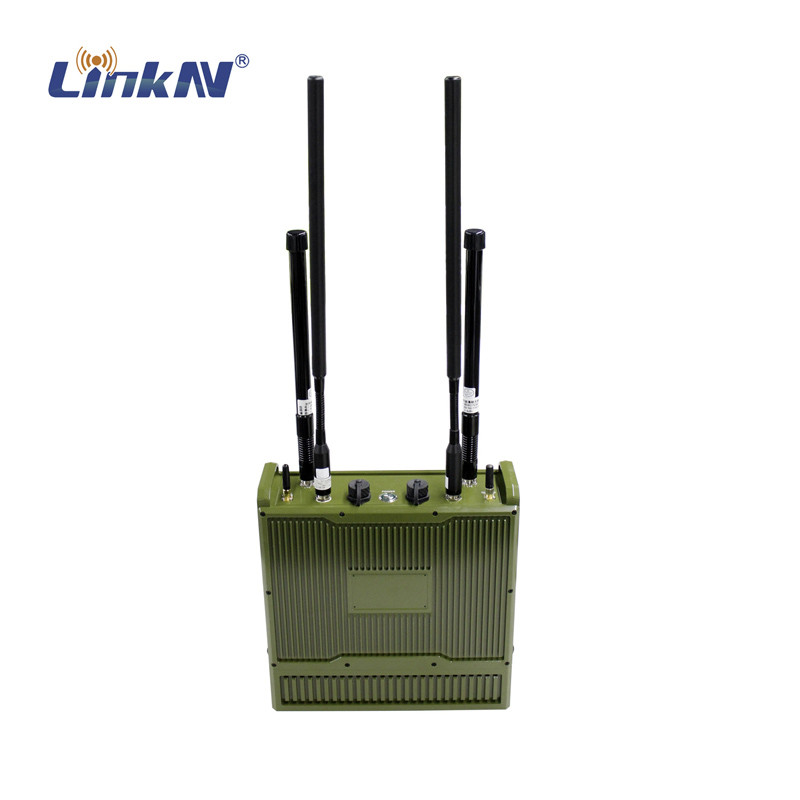

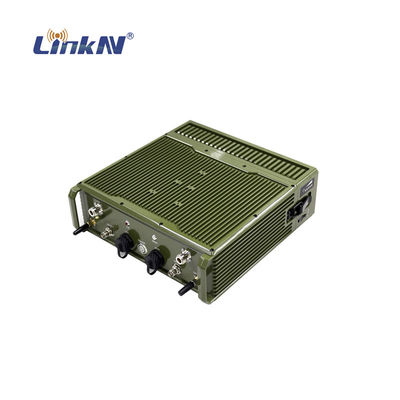

LKAV7903 40dBm हाई पावर 4जी-एलटीई एमआईएमओ वीडियो ट्रांसमिशन आईपी मेश रेडियो

मजबूत आईपी मेश रेडियो 4 जी-एलटीई बेस स्टेशन 40dBm उच्च शक्ति एईएस 256 एन्क्रिप्शन को एकीकृत करता है

परिचय

MANET7903 एक उच्च शक्ति वाला 40dBm IP66 MESH रेडियो है जो 4G LTE बेस स्टेशन, GPS/BD और 2.4G WIFI को एकीकृत करता है।यह आपातकालीन स्थल पर 4जी सार्वजनिक नेटवर्क कवरेज और मोबाइल फोन के लिए इंटरनेट एक्सेस प्रदान कर सकता हैमेश मॉड्यूल का उपयोग 4जी एलटीई मॉड्यूल के वायरलेस बैकहॉल लिंक के लिए किया जाता है जैसे कि दूरस्थ पोर्टेबल उपग्रह स्टेशन या ग्राउंड बैकबोन नेटवर्क ट्रांसमिशन उपकरण से जुड़ता है।आसान प्रतिस्थापन के लिए बेल्ट-अप बैटरी के साथइसे आपातकालीन खोज और बचाव, अग्नि नियंत्रण आदि जैसे कई परिदृश्यों में लागू किया जा सकता है।

विशेषताएं

■ उच्च मेश बैंडविड्थ 82 एमबीपी तक

■ 3जीपीपी एलटीई प्रौद्योगिकी पर आधारित उच्च गति डेटा

■ बेसबैंड और रेडियो फ्रीक्वेंसी का एकीकृत डिजाइन

■ उच्च सुरक्षा AES256 एन्क्रिप्शन

■ शक्तिशाली नेटवर्क प्रबंधन प्रणाली

■ 2.4G वाईफाई और जीपीएस/बीडी का समर्थन करता है

■ पूर्ण आईपी डुप्लेक्स पारदर्शी डाटा ट्रांसमिशन

■ लचीला नेटवर्क और तेजी से तैनाती

■ मजबूत सैन्य त्रि-प्रूफ IP66 डिजाइन

■ सुविधाजनक संचालन और रखरखाव

■ बैटरी का जीवनकाल 4 घंटे तक

विनिर्देश

आयाम

पैनल विवरण

1 एलटीई एंटेना इंटरफेस-1

2 एलटीई स्थिति संकेतक

3 MESH सिग्नल सूचक

4 एलटीई एंटीना इंटरफेस-2

5 वाईफ़ाई एंटीना इंटरफ़ेस

6 MESH एंटेना इंटरफेस-1

7 लैन इंटरफेस (RJ45)

8 पावर बटन दबाएँ

9 WAN इंटरफेस (RJ45)

10 MESH एंटीना इंटरफेस-2

11 जीपीएस/बीडी एंटीना इंटरफ़ेस

12 चार्जिंग पोर्ट

13 बैटरी का बंधन

14 बैटरी सूचक

टोपोलॉजी आरेख

■ स्टार प्रकार


■ जाल का प्रकार


■ यादृच्छिक प्रकार

अनुप्रयोग परिदृश्य

एक MANET प्रणाली मोबाइल (या अस्थायी रूप से स्थिर) उपकरणों का एक समूह है जो आवाज, डेटा,और उपकरणों के मनमाने जोड़े के बीच वीडियो बुनियादी ढांचे की आवश्यकता से बचने के लिए रिले के रूप में अन्य का उपयोग कर.
MANET की मजबूत क्षमता प्रदान करने के लिए कई तकनीकों का उपयोग किया जाता है, जिनमें निम्नलिखित शामिल हैंः

खुद को ढालना/स्वयं को ठीक करनायह MANET प्रणालियों की एक महत्वपूर्ण विशेषता है। एक सच्चे जाल नेटवर्क में, रेडियो किसी भी समय नेटवर्क में शामिल हो सकते हैं या छोड़ सकते हैं,और नेटवर्क लगातार अपने टोपोलॉजी को अनुकूलित करेगा के रूप में नोड्स एक दूसरे के संबंध में स्थानांतरितयह एक विकेन्द्रीकृत वास्तुकला का तात्पर्य है कि नेटवर्क के नियंत्रण का प्रबंधन करने के लिए कोई केंद्रीय मास्टर हब रेडियो की आवश्यकता नहीं है।और संचार एक या अधिक नोड्स खो जाने पर भी जारी रहेगा.

लिंक अनुकूलनप्रत्येक रेडियो के लिए अपने संचरण मापदंडों (नक्षत्र, एफईसी कोडिंग,और एमआईएमओ तकनीकों) को अधिकतम करने के लिए डेटा दर और अन्य रेडियो के प्रत्येक लिंक की मजबूती के साथ संचार कर रहा हैएक विशेष रेडियो 50 एमबीपीएस से अधिक की डेटा दर का उपयोग करके रेडियो द्वारा दूसरे के साथ संवाद कर सकता है, जबकि बहुत दूर के रेडियो के लिए एक मजबूत लिंक प्रदान करने के लिए केवल 2 एमबीपीएस की दर का उपयोग कर सकता है।ये पैकेट फट दरें हैं, जहां 50 एमबीपीएस फटने का उपयोग बहुत कम दर डेटा स्ट्रीम के लिए भी बहुत उपयोगी है क्योंकि यह नेटवर्क में अन्य नोड्स के उपयोग के लिए मुक्त चैनल प्रसारण समय छोड़ देता है।उच्च संभावित डेटा फट दरें होना महत्वपूर्ण है क्योंकि कम प्रसारण समय कम लिंक के लिए खपत की जाती है, दूरस्थ लिंक पर धीमी और बहुत अधिक मजबूत मॉड्यूलेशन और कोडिंग का उपयोग करने के लिए अधिक एयरटाइम बचा है।

अनुकूली रूटिंगयह निर्धारित करने के लिए एक तंत्र है कि जब किसी दिए गए रेडियो जोड़े के बीच डेटा स्ट्रीम भेजने की आवश्यकता होती है तो कौन से संभावित रिले पथों का उपयोग किया जाता है।यह संभावित रिले के रूप में मौजूद सभी रेडियो का उपयोग करने के लिए गतिशील रूप से अनुकूलित करके स्व-निर्माण स्व-रक्षा कार्यक्षमता का समर्थन करने की आवश्यकता है और रिले रेडियो के नुकसान के लिए लचीला होना चाहिएयह लिंक अनुकूलन के साथ मिलकर काम करना चाहिए क्योंकि डेटा स्ट्रीम के लिए इष्टतम मार्ग निर्धारित करने के लिए नेटवर्क के माध्यम से प्रवाह करने वाले अन्य डेटा पर विचार करना आवश्यक है।साथ ही नेटवर्क के भीतर प्रत्येक लिंक की गतिशील क्षमतायह समस्या जटिल है और सभी रेडियो को उनके माध्यम से बहने वाले डेटा यातायात और प्रत्येक से अन्य पड़ोसी नोड्स तक लिंक क्षमता के बारे में जानकारी साझा करने की आवश्यकता है।सूचनाओं के इस आदान-प्रदान को एक बुद्धिमान तरीके से किया जाना चाहिए ताकि यह बहुमूल्य उपलब्ध नेटवर्क थ्रूपुट का बहुत अधिक उपभोग न करे.

पारदर्शी आईपी नेटवर्कइसका मतलब है कि किसी भी मानक कंप्यूटर की संख्या,आईपी वीडियो कैमरा या अन्य उपकरणों को मोबाइल रेडियो के प्रत्येक से जोड़ा जा सकता है और जाल नेटवर्क के माध्यम से संवाद कर सकते हैं जैसे कि सभी डिवाइस वायर्ड ईथरनेट के साथ एक ही कार्यालय में थे. MANET के भीतर इसे विभिन्न तरीकों से पूरा किया जा सकता है।सबसे अच्छा विकल्प यह है कि पूरे MANET नेटवर्क को एक एकल लेयर 2 नेटवर्क स्विच के रूप में दिखाया जाए. इसका मतलब है कि आईपी पते या अन्य सेटिंग्स के किसी भी पुनर्गठन के बिना,आईपी आधारित उपकरणों का एक समूह जो एक साधारण ईथरनेट स्विच पर एक साथ काम करते हैं, को MANET रेडियो से जोड़ा जा सकता है और नई वायरलेस गतिशीलता की स्वतंत्रता के साथ संचालन फिर से शुरू किया जा सकता है.

मल्टीकास्ट यातायातMANET प्रणालियों के लिए अनूठी चुनौतियों का एक सेट प्रस्तुत करता है।मूल वायर्ड लेयर 2 स्विच में लागू मल्टीकास्ट सपोर्ट एक पोर्ट में आने वाले मल्टीकास्ट पैकेट को अन्य सभी पोर्टों पर दोहराता हैउदाहरण के लिए, यदि एक आईपी वीडियो कैमरा एक पोर्ट से जुड़ा हुआ है तो यह मल्टीकास्ट के रूप में टैग किए गए पैकेट का उपयोग करके अपना वीडियो भेजेगा।फिर स्विच के किसी भी अन्य बंदरगाहों के लिए वायर्ड कंप्यूटर वायरलेस वीडियो स्ट्रीम में टैप कर सकते हैं. यह सरलीकृत विधि वायरलेस नेटवर्क में बहुत अच्छी तरह से काम नहीं करती है जो लेयर 2 स्विच के रूप में कार्य करती है क्योंकि नेटवर्क के भीतर कई उपकरणों को एक विशेष मल्टीकास्ट देखने की आवश्यकता नहीं हो सकती है,और अंधाधुंध सभी उपकरणों के लिए मल्टीकास्ट भेजने इस प्रकार अनावश्यक रूप से वायरलेस नेटवर्क के सीमित थ्रूपुट congestsअधिक उन्नत MANET प्रणालियाँ मैनुअल और/या स्वचालित अनुकूलन की अनुमति देती हैं, जिससे केवल उन उपकरणों तक ही मल्टीकास्ट का संचरण सीमित होता है जिन्हें एक विशेष मल्टीकास्ट स्ट्रीम की आवश्यकता होती है।

मल्टी-चैनल नेटवर्कis an advanced capability of some MANET systems which allows a network to utilize multiple RF channels or even multiple frequency bands within a network while still providing the plug and play functionality of a single Layer 2 switch. A simple example of the usefulness of this might be a scenario where soldiers have radios operating on one frequency while vehicles have radios not only operating on that frequency but also ones in a different bandयह अतिरिक्त बैंड वाहनों के बीच एक उच्च गति ′′backbone′′ परत प्रदान करने के लिए अधिक शक्ति या उच्च लाभ एंटेना के साथ हो सकता है।किसी भी सैनिक का रेडियो उपकरण किसी अन्य सैनिक के रेडियो के साथ हवा में संवाद कर सकता है, लेकिन एक अलग आवृत्ति पर माध्यमिक परत सैनिक आवृत्ति पर भीड़ को कम कर सकती है और नेटवर्क द्वारा कवर किए गए क्षेत्र में वृद्धि कर सकती है।
इन सभी MANET नेटवर्किंग क्षमताओं का संयोजन अत्याधुनिक 3G/4G नेटवर्किंग द्वारा प्रदान की जाने वाली समान मजबूत उच्च गति कनेक्टिविटी प्रदान करता है,लेकिन मिशन महत्वपूर्ण परिचालन परिदृश्यों में जहां स्थायी वायरलेस बुनियादी ढांचा उपलब्ध नहीं है.
