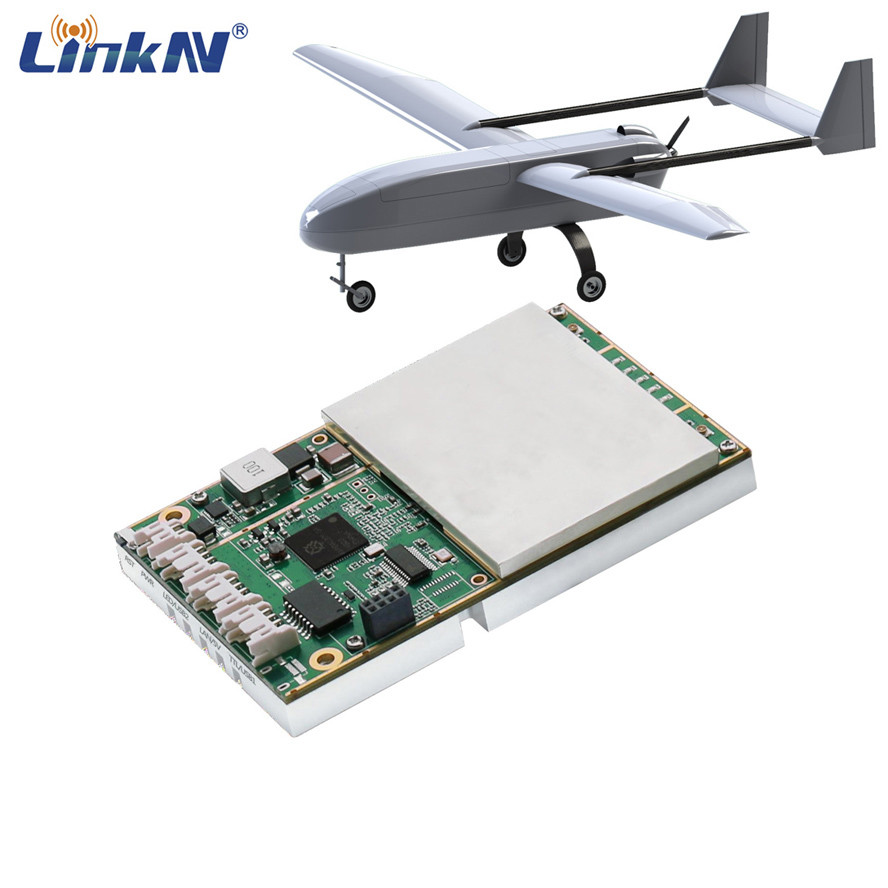

LKAV-6306 15km 4W पावर AES256 एन्क्रिप्शन 350MHz-4GHz आईपी मॉड्यूल यूएवी वीडियो डेटा लिंक
परिचय
LKAV-6306 एक आईपी मेश रेडियो मॉड्यूल है जो 1.4GHz बैंड पर काम करता है। इसमें 9-हॉप 64 नोड्स नेटवर्क क्षमता, 4W (2x2 MIMO) आउटपुट पावर, 82Mbps तक डेटा दर और AES एन्क्रिप्शन है,साइट पर वीडियो कैप्चर के लिए बहुत उपयुक्त है और व्यापक रूप से यूएवी/यूजीवी/यूएसवी अनुप्रयोगों और अग्नि सुरक्षा के क्षेत्रों में आपातकालीन संचार में इस्तेमाल किया जा सकता है, बचाव, निगरानी और पुलिस।
विशेषताएं
■ 350MHz-3.8GHz आवृत्ति अनुकूलन योग्य
■ एमआईएमओ दो-चैनल विशेष नेटवर्क
■ 82 एमबीपीएस तक डेटा दर
■ 20-50 किमी तक की रेंज
■ 2.4G वाईफाई के साथ
■ कम से कम 64 नोड्स के 9-हॉप का समर्थन करता है
■ AES256 एन्क्रिप्शन का समर्थन करता है
विनिर्देश
| आवृत्ति | 1430±30MHz (587±25MHz, 5MHz प्रति चरण) |
| आरएफ बैंडविड्थ | 2M/5M/10M/20M/40MHz |
| आउटपुट शक्ति | 36dBm (4W 2x2 MIMO) |
| आरएफ चैनल | 2T2R |
| संवेदनशीलता दिखाना | -97dBm अधिकतम |
| आरएफ इंटरफेस | आईपीएक्स*2 |
| वाई-फाई इंटरफ़ेस | आईपीएक्स*2 |
| लैन इंटरफेस | लैन*2 |
| यूएसबी इंटरफेस | यूएसबी*2 |
| सीरियल इंटरफेस | टीटीएल*2 |
| अधिकतम आउटपुट | 82 एमबीपीएस@40 मेगाहर्ट्ज़ |
| मॉड्यूलेशन |
OFDM: डीएसएसएस/सीसीके बीपीएसके/क्यूपीएसके सीओएफडीएमः बीपीएसके/क्यूपीएसके/16-क्यूएएम/64-क्यूएएम |
| प्रबंधन | वेबयूआई |
| नेटवर्क क्षमता | 9-हॉप कम से कम 64 नोड्स |
| बाउड दर | 1200 बीपीएस~115200 बीपीएस (डिफ़ॉल्ट 115200 बीपीएस) |
| एन्क्रिप्शन | AES256 |
| पावर इनपुट | 12V-26V DC |
| बिजली की खपत | औसत 16W |
| आयाम | 105x63x17 मिमी (L x W x H) |
| वजन | 140 ग्राम |
| कामकाजी अस्थायी। | -40°C~ +65°C |
| भंडारण तापमान. | -45°C ~ +85°C |
| कार्यशील आर्द्रता | 5% ~ 95% (गैर संक्षेपण) |
आरएफ पैरामीटर
इंटरफ़ेस विवरण
1 आरएफ इंटरफेस U.FL (IPX पुरुष)
2 आरएफ इंटरफेस U.FL (IPX पुरुष)
एचडीएमआई एन्कोडर/डेकोडर के लिए 3 ईथरनेट पोर्ट
ऊपर से नीचे, बाएं से दाएंः
| +5V | जीएनडी | आरएक्स+ | TX+ |
| +5V | जीएनडी | आरएक्स- | TX- |
4 टीटीएल यूएसबी1
ऊपर से नीचे, बाएं से दाएंः
| जीएनडी | TXD2/USB_D3- | RXD2/USB_D3+ | +3.3V |
| जीएनडी | TXD1 | RXD1 | +।3.3V |
5 LAN 5V+1
ऊपर से नीचे, बाएं से दाएंः
| जीएनडी | जीएनडी | 5V | 5V |
| आरएक्स+ | आरएक्स- | TX+ | TX- |
6 एलईडी यूएसबी2
ऊपर से नीचे, बाएं से दाएंः
| जीएनडी | USB_D+ | USB_D- | +5V |
| S1 | S2 | S3 | S4 |
7 पावर पोर्ट
ऊपर से नीचे, बाएं से दाएंः
| +12V | जीएनडी |
| +12V | जीएनडी |
8 रीसेट बटन
सीरियल संचार
कृपया अपने कंप्यूटर और मॉड्यूल (TTL-1) को कनेक्ट करने के लिए एक USB से TTL सीरियल 3.3V एडाप्टर केबल का उपयोग करें,
अपने सीरियल डिबगिंग टूल पर कृपया सही सीरियल पोर्ट का चयन करें, और अन्य सेटिंग्स नीचे दी गई हैंः
बाउडः 115200 बीपीएस
डेटाः 8 बिट्स
समता: कोई नहीं
रोकनाः 1 बिट
आयाम
