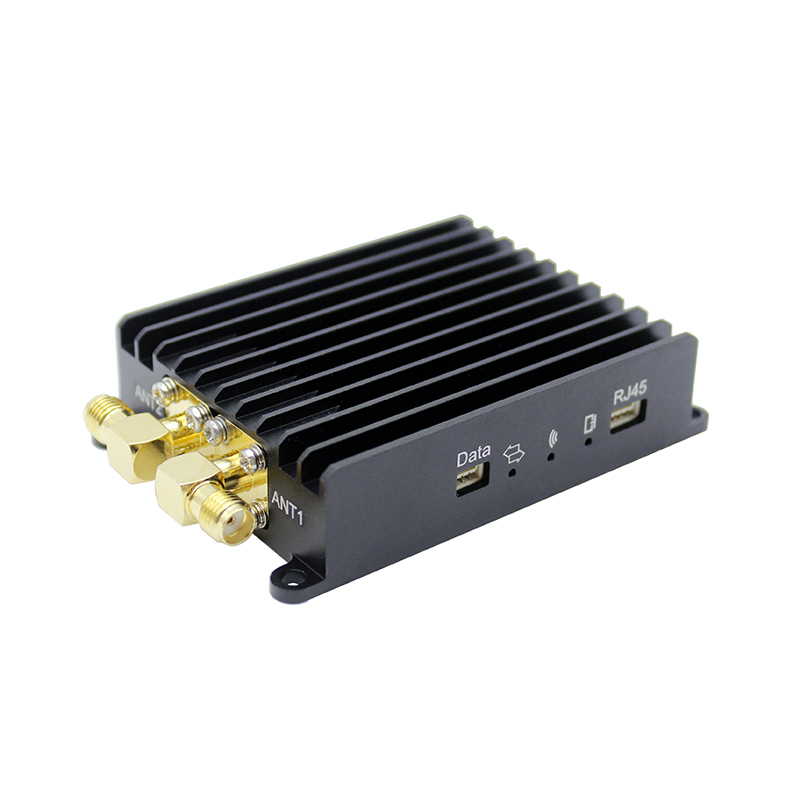

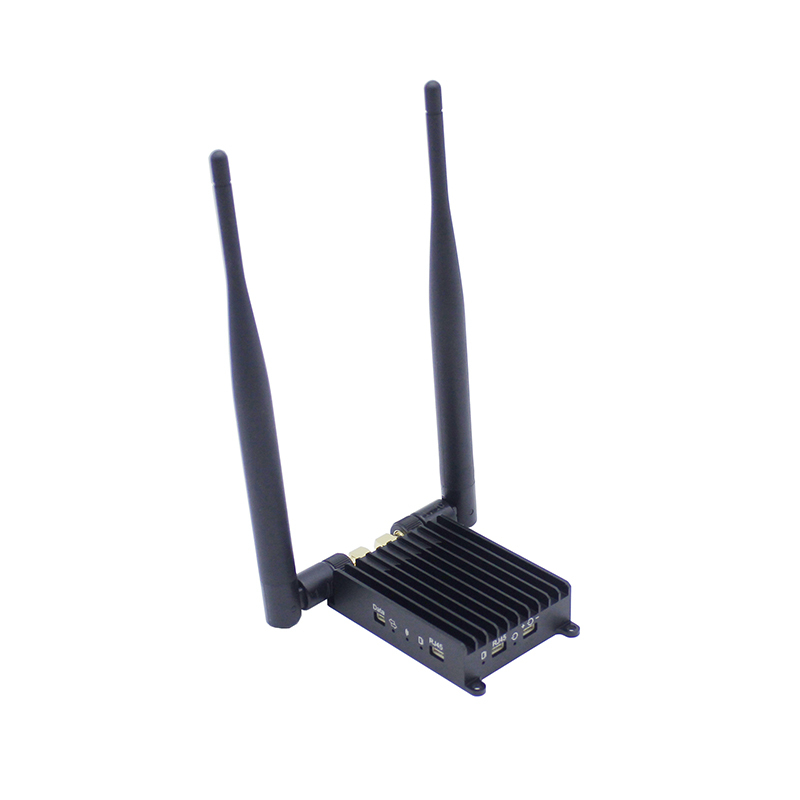

मिनी ड्रोन आईपी वीडियो डेटा लिंक 5-15 किमी एईएस एन्क्रिप्शन
परिचय
LKAV-3621V2 एक मिनी आकार का OFDM आईपी रेडियो है जो 800MHz, 1.4GHz और 2.4GHz बैंड पर काम करता है, जिसमें तेजी से गति की स्थिति में भी अच्छी स्थिरता सुनिश्चित करने के लिए आवृत्ति हॉपिंग तकनीक (FHSS) है।यह 30 एमबीपीएस तक की डेटा दर और 5-15 किमी तक की ट्रांसमिशन रेंज का समर्थन करता है।, लंबी दूरी और उच्च डेटा स्ट्रीम वायरलेस ट्रांसमिशन अनुप्रयोगों के लिए आदर्श रूप से उपयुक्त है, जैसे कि निगरानी, यूएवी, यूएसवी और रोबोटिक्स।
विशेषताएं
■टीडीडी-ओएफडीएम मॉड्यूलेशन
■तीन बैंड (800HMz/1.4GHz/2.4GHz) का समर्थन करता है
■प्रत्येक बैंड के भीतर FHSS का समर्थन करता है
■1.4/3/5/10/20MHz पांच चैनल बैंडविड्थ
■अधिकतम 30 एमबीपीएस @ 20 मेगाहर्ट्ज थ्रूपुट
■एक-से-एक और एक-से-कई संचरण का समर्थन करता है
■एक साथ सीरियल डेटा और वीडियो का समर्थन करता है
■प्रबंधन के लिए वेबयूआई
■एईएस128 एन्क्रिप्शन (उपयोगकर्ता-परिभाषित)
■अपलिंक और डाउनलिंक स्ट्रीम नियंत्रण
■कॉम्पैक्ट आकार और हल्का वजन
■गंभीर एल्यूमीनियम मिश्र धातु आवास
विनिर्देश
| पद | पैरामीटर |
| आवृत्ति | 806~826MHz,1428~1448MHz,2401~2481MHz |
| आरएफ बैंडविड्थ | 1.4MHz/3MHz/5MHz/10MHz/20MHz |
| आरएफ चैनल | 1T2R |
| आउटपुट शक्ति | 25dBm±2 |
| 800 मेगाहर्ट्ज़ संवेदनशीलता |
10MHz:-103dBm 5MHz:-104dBm 3MHz:-106dBm |
| 1.4GHz संवेदनशीलता |
10MHz:-103dBm 5MHz:-104dBm 3MHz:-106dBm |
| 2.4GHz संवेदनशीलता |
20MHz:-99dBm 10MHz:-103dBm 5MHz:-104dBm 3MHz:-106dBm |
| अधिकतम आउटपुट | अधिकतम 30Mbps@20MHz |
| मॉड्यूलेशन | बीपीएसके, 16क्यूएएम और 64क्यूएएम (टीडीडी-ओएफडीएम) |
| नेटवर्क मोड | एक से एक और एक से कई (एक से अधिकतम सोलह) |
| एंटीना इंटरफ़ेस | 2x एसएमए |
| ईथरनेट इंटरफ़ेस | 2x ईथरनेट पोर्ट (100M) |
| सीरियल पोर्ट | 1x UART पोर्ट (TTL) |
| बाउड दर | 115200 बीपीएस |
| वीडियो इनपुट | आईपीकैम |
| चैनल विलंबता | 10ms |
| एन्क्रिप्शन | AES128 (उपयोगकर्ता-परिभाषित) |
| गति की गति | कम से कम 300 किमी/घंटा का समर्थन करता है |
| पावर इनपुट | 12 वीडीसी (7V-30V) |
| कार्य करंट | ≤0.5A |
| बिजली की खपत | <6W (3.7W@7V, 4.5W@30V) |
| आयाम | 78*52*18 मिमी |
| वजन | 85 ग्राम |
| कामकाजी अस्थायी। | -40°C ~ +65°C |

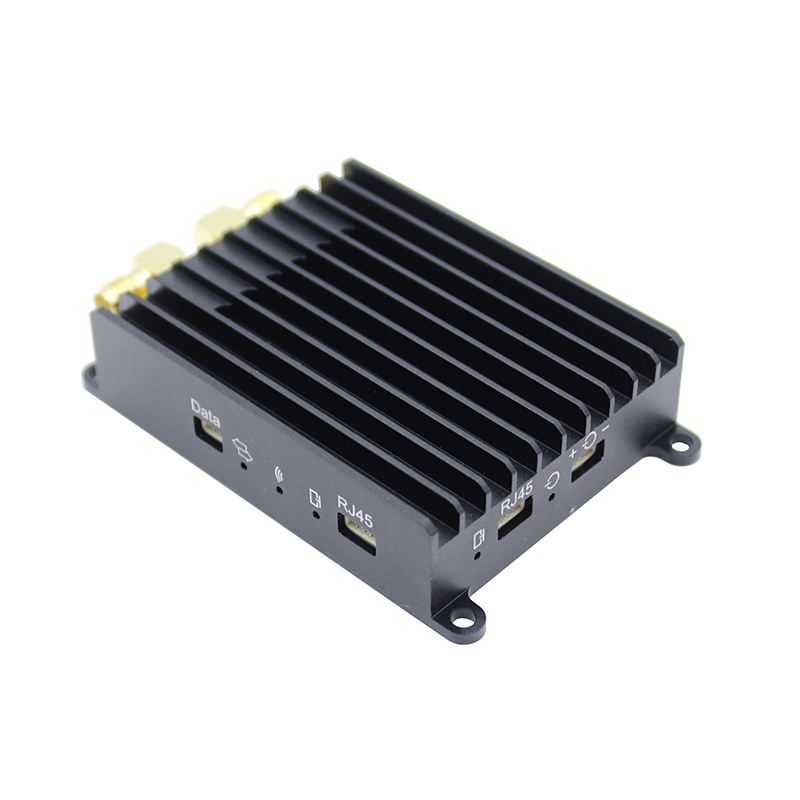

फ्रंट व्यू
सीरियल संचार
कृपया अपने कंप्यूटर और डिवाइस (TTL) को कनेक्ट करने के लिए एक USB से TTL सीरियल 3.3V एडाप्टर केबल का उपयोग करें
अपने सीरियल डिबगिंग टूल पर कृपया सही सीरियल पोर्ट का चयन करें, और अन्य सेटिंग्स नीचे दी गई हैंः
बाउडः 115200 बीपीएस
डेटाः 8 बिट्स
समता: कोई नहीं
रोकनाः 1 बिट
आवेदन नोट्स
यह लंबी दूरी की दो तरफ़ा वायरलेस संचार, बिंदु-से-बिंदु दो तरफ़ा संचार, या बिंदु-से-बहु-बिंदु दो तरफ़ा संचार का एहसास कर सकता है।यदि दो एक्सेस नोड्स के बीच संचार को केंद्रीय नोड के माध्यम से स्थानांतरित करने की आवश्यकता है, प्रत्येक नोड एक ही वायरलेस लोकल एरिया नेटवर्क में है, और सभी एक्सेस नोड्स वायरलेस बैंडविड्थ साझा करने के लिए केंद्रीय नोड के साथ संवाद करते हैं,और डिवाइस स्वचालित रूप से प्रणाली दर समान रूप से आवंटितकेंद्रीय नोड से एक्सेस नोड तक डेटा ट्रांसमिशन को डाउनलिंक और एक्सेस नोड से केंद्रीय नोड तक डेटा ट्रांसमिशन को अपलिंक कहा जाता है।बिंदु से बिंदु या बिंदु से बहु बिंदु संचार में, डाउनलिंक और अपलिंक वायरलेस बैंडविड्थ साझा करते हैं. जब डिवाइस शिप किया जाता है, तो डिफ़ॉल्ट सेटिंग अपलिंक दर का अनुपात डाउनलिंक दर = 4 है:1इसलिए, यदि डिवाइस का उपयोग आईपी कैमरा वीडियो प्रसारित करने के लिए किया जाता है, तो आईपी कैमरा को एक्सेस नोड से जोड़ा जाना चाहिए।डिवाइस स्वचालित रूप से और गतिशील रूप से ले जाने वाले डेटा स्ट्रीम के अनुसार वायरलेस ट्रांसमिशन दर को समायोजित करेगा. जब ले जाया डेटा की मात्रा कम है, संचरण दूरी एक ही शर्तों के तहत अधिक हो जाएगा. इसलिए, आईपी कैमरा वीडियो प्रसारित करने के लिए डिवाइस का उपयोग करते समय,आईपी कैमरा वीडियो एन्कोडिंग बिट दर को उचित रूप से कम करके वायरलेस ट्रांसमिशन दूरी बढ़ाने के लिए संभव है.
पैकेज की सामग्री
केवल संदर्भ के लिए, प्रत्येक परियोजना के लिए परिवर्तन के अधीन।
| वस्तु का नाम | विवरण | मात्रा |
| TX | ट्रांसमीटर (एक्सेस नोड) | 1 |
| आरएक्स | रिसीवर (केंद्रीय नोड) | 1 |
| रबर एंटीना | 1.4GHz, 3dBi, SMA पुरुष | 2 |
| एफआरपी एंटीना | 1.4GHz, 5dBi, N प्रकार पुरुष | 2 |
| ईथरनेट केबल | 4-पिन से आरजे45, 2 मीटर | 2 |
| विस्तार केबल | एसएमए एम से एसएमए एफ, 30 सेमी | 2 |
| विस्तार केबल | एसएमए एम से लेकर प्रकार एन एफ तक, फ्लैंज के साथ, 50 सेमी | 2 |
| टीटीएल 3-पिन केबल | टीटीएल 3-पिन से 3-पिन केबल, 10 सेमी | 2 |
| विद्युत आपूर्ति | 12V/1A सीसी पावर सप्लाई | 2 |
