लंबी दूरी के मिनी यूएवी वीडियो डेटा लिंक FHSS MANET AES256
परिचय
MANET9403 एक टिकाऊ मिनी MANET (मोबाइल Ad Hoc नेटवर्क) विशेष रूप से यूएवी वीडियो डेटा संचरण के लिए डिज़ाइन किया गया ट्रांससीवर है।यह FHSS (Frequency Hopping) और IFS (Intelligent Frequency Selection) का समर्थन करता है. पूर्ण 4 वाट बिजली उत्पादन प्रदान करता है। यह विभिन्न सामरिक जाल तैनाती के लिए आदर्श है जैसे कि सार्वजनिक सुरक्षा, सशस्त्र पुलिस, अग्नि नियंत्रण और सैन्य।इसकी बहु-हॉप क्षमता काफी हद तक संचरण दूरी बढ़ा सकती है, प्रत्येक हॉप 50-120 किमी एयर-टू-एयर (एलओएस) को कवर कर सकता है। 56 एमबीपीएस तक की डेटा दर इसे एक ही समय में वीडियो, डेटा और ऑडियो को आसानी से प्रसारित करने की अनुमति देती है।AES256 एन्क्रिप्शन डेटा ट्रांसमिशन की सुरक्षा सुनिश्चित करता है.
विशेषताएं
■ मोबाइल ऐड-होक नेटवर्क (MANET) का समर्थन करता है
■ आवृत्ति 1300-1500MHz (70MHz-6GHz अनुकूलन योग्य)
■ FHSS और IFS (इंटेलिजेंट फ्रीक्वेंसी सेलेक्शन) का समर्थन करता है
■ AES128/AES256 एन्क्रिप्शन वैकल्पिक के रूप में
■ 2x2W आउटपुट पावर
■ 48/56/112Mbps डेटा दर वैकल्पिक के रूप में
■ 2/4/8/32/64/128/256 नोड्स वैकल्पिक के रूप में
■ GPS/BD/GLONASS (GNSS) का समर्थन करता है
■ पूर्ण पारदर्शी आईपी डेटा ट्रांसमिशन
■ वेब प्रबंधन का समर्थन करता है
■ एपीआई आगे के विकास के लिए उपलब्ध है
विनिर्देश
| आरएफ पैरामीटर | |
| डिफ़ॉल्ट आवृत्तियाँ | 1300-1500MHz (70MHz-6GHz अनुकूलन योग्य) |
| चैनल बैंडविड्थ | 2.5M/5M/10M/20MHz (40MHz वैकल्पिक) |
| आरएफ तरंगरूप | TDD-COFDM (2T2R) |
| आउटपुट शक्ति | 2x2W, 1dBm चरण समायोज्य |
| संवेदनशील बनें | -100dBm@2.5MHz |
| मॉड्यूलेशन प्रकार | BPSK/QPSK/16QAM/64QAM (अनुकूली) |
| एफएचएसएस | वैकल्पिक (>1000 हॉप/सेकंड) |
| आईएफएस | वैकल्पिक |
| नेटवर्क पैरामीटर | |
| नेटवर्क का आकार | 2/4/8/32/64/128/256 नोड्स वैकल्पिक के रूप में |
| मल्टी-हॉप क्षमता | 15 हॉप्स (लघु संदेश); 10 हॉप्स (आवाज); 8 हॉप्स (वीडियो) |
| रेंज |
70-120 किमी (एयर-टू-एयर एलओएस) 30-50 किमी (जमीन से जमीन के बीच की दूरी) |
| डेटा दर |
48 एमबीपीएस@20 मेगाहर्ट्ज; 56 एमबीपीएस@20 मेगाहर्ट्ज; 112Mbps@40MHz |
| विलंब | 7ms@2.5MHz/हॉप |
| गति की गति | >1000 किमी/घंटा |
| प्रारंभ समय | 27s |
| स्थान | GPS/BD/GLONASS (GNSS) |
| नेटवर्क एक्सेस समय | <1s |
| नेटवर्क विस्तार | वाईफ़ाई एपी |
| विद्युत मापदंड | |
| कार्यरत वोल्टेज | 12-36V DC |
| बिजली की खपत | ≤25W |
| भौतिक/पर्यावरण | |
| वजन | 300 ग्राम / 330 ग्राम |
| आयाम | 104*76*38 मिमी |
| कामकाजी अस्थायी। | -40°C~70°C |
| इंटरफेस | |
| लैन इंटरफेस | *1 |
| सीरियल इंटरफेस | RS232*1 (या TTL) |

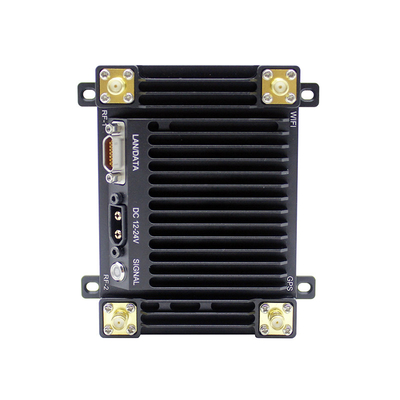

इंटरफ़ेस विवरण
1 MESH एंटीना इंटरफेस-2, SMA F
2 वाईफ़ाई/लोरा एंटेना इंटरफ़ेस, एसएमए एफ
3 एचडीएमआई इनपुट इंटरफ़ेस, मिनी एचडीएमआई
4 जीपीएस एंटीना इंटरफ़ेस, एसएमए एफ
5 MESH एंटीना इंटरफेस-1, SMA F
6 घुड़सवार छेद x4
7 LAN/TTL इंटरफ़ेस (J30J-15TJ कनेक्टर, LAN के लिए PIN 1, 2, 3 और 4, TTL GND, TX और RX के लिए PIN 5, 6 और 7)
8 पावर इनपुट इंटरफेस (XT60)
9 सिग्नल सूचक
| एसएनआर | लिंक की गुणवत्ता | टोपोलॉजी रंग |
| एसएनआर ≥ 17 | उत्कृष्ट | गहरी हरी |
| 12 ≤ एसएनआर < 17 | अच्छा | हल्का हरा |
| 7 ≤ एसएनआर <12 | ठीक है | पीला |
| 2 ≤ एसएनआर <7 | मध्यम | नारंगी |
| -10 < एसएनआर <2 | बुरा | लाल |
| एसएनआर = -10 | डिस्कनेक्ट | नहीं |
