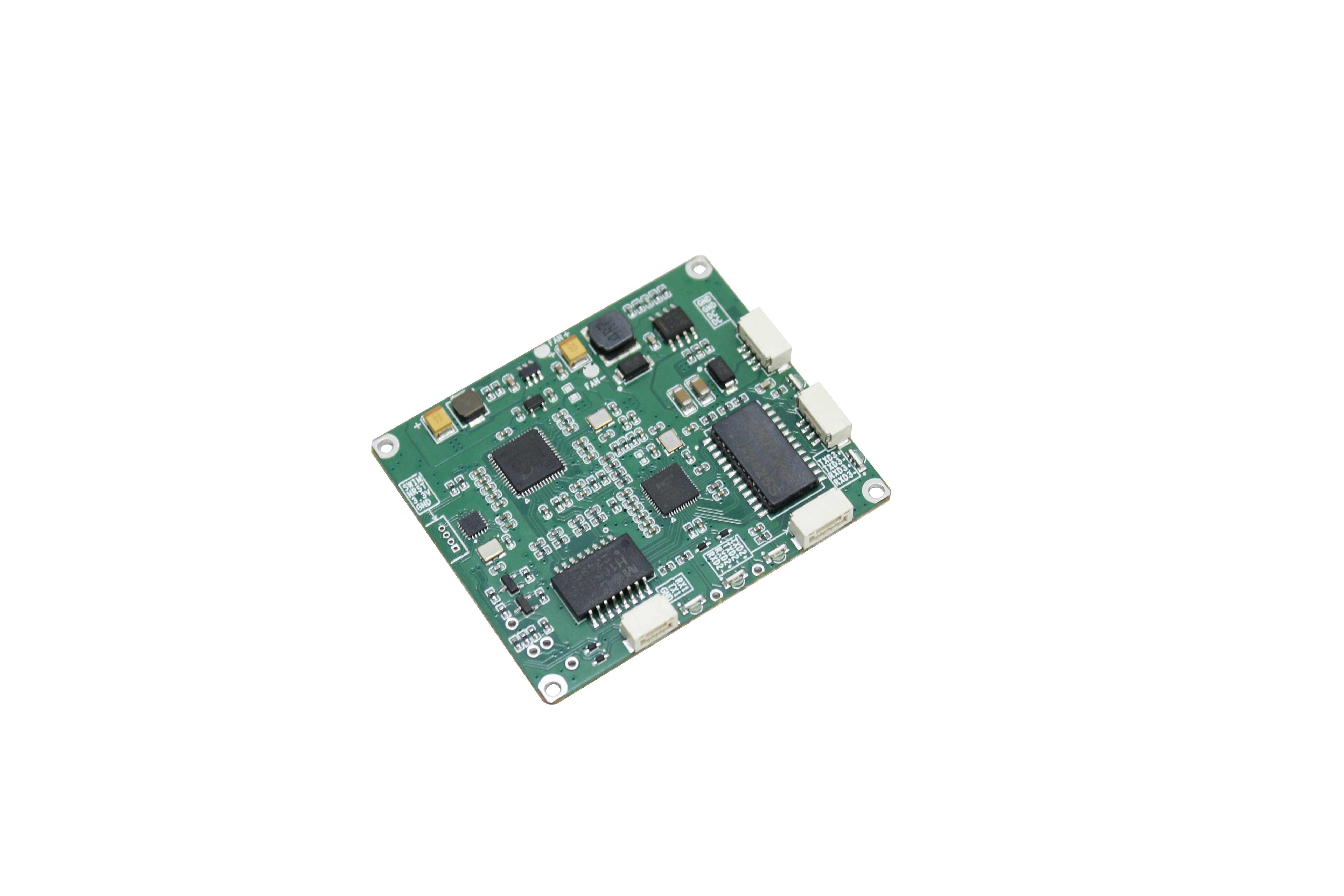

LKAV6312 15km FHSS ब्रॉडबैंड OEM मेनबोर्ड आईपी वीडियो डेटा लिंक मॉड्यूल
परिचय
एलकेएवी-6312 एक एफएचएसएस ब्रॉडबैंड पॉइंट-टू-मल्टिपॉइंट डेटा ट्रांसमिशन मॉड्यूल है। यह ओएफडीएम मॉड्यूलेशन का उपयोग करता है और विभिन्न बैंडविड्थ का समर्थन करता है। एक फ्लैट सिस्टम आर्किटेक्चर डिजाइन के साथ, एलकेएवी-6312 एक फ्लैट-टू-मल्टिपॉइंट डेटा ट्रांसमिशन मॉड्यूल है।यह प्रभावी ढंग से सिस्टम विलंबता को कम करता है, ट्रांसमिशन क्षमता को बढ़ाता है, और लंबी ट्रांसमिशन रेंज, उच्च डेटा थ्रूपुट, और मजबूत एंटी-इंटरफेरेंस क्षमताओं की विशेषता है। यह एकीकरण में सुधार के लिए SoC चिप का उपयोग करता है,प्रणाली की बिजली की खपत और आकार को काफी कम करें, और यूएवी, वीडियो निगरानी और अन्य उत्पादों को विकसित करने के लिए ग्राहकों की जरूरतों को पूरा करते हैं।
विशेषताएं
■ टीडीडी-ओएफडीएम मॉड्यूलेशन
■ 3 बैंड (800HMz/1.4GHz/2.4GHz) का समर्थन करता है
■ एफएचएसएस का समर्थन करता है
■ 1.4/3/5/10/20MHz पांच चैनल बैंडविड्थ
■ अधिकतम 30 एमबीपीएस @ 20 मेगाहर्ट्ज थ्रूपुट
■ एक-से-एक और एक-से-कई ट्रांसमिशन का समर्थन करता है
■ एक ही समय में डेटा और वीडियो का समर्थन करता है
■ 5-20 किमी तक एलओएस (हवा से जमीन तक)
■ प्रबंधन के लिए वेबयूआई
■ ZUC, SNOW3G और AES एन्क्रिप्शन वैकल्पिक के लिए
■ अपलिंक और डाउनलिंक स्ट्रीम नियंत्रण
■ 9V-24V वाइड वोल्टेज का समर्थन करता है
■ कॉम्पैक्ट आकार और हल्का वजन
विनिर्देश
| पद | पैरामीटर |
| आवृत्ति | 806~826MHz,1427.9-1447.9MHz,2401.5-2481.5MHz |
| आरएफ बैंडविड्थ | 1.4MHz/3MHz/5MHz/10MHz/20MHz |
| आरएफ चैनल | 1T2R |
| आउटपुट शक्ति | 25dBm±2 |
| 800 मेगाहर्ट्ज़ संवेदनशीलता |
10MHz:-103dBm 5MHz:-104dBm 3MHz:-106dBm |
| 1.4GHz संवेदनशीलता |
10MHz:-103dBm 5MHz:-104dBm 3MHz:-106dBm |
| 2.4GHz संवेदनशीलता |
20MHz:-99dBm 10MHz:-103dBm 5MHz:-104dBm 3MHz:-106dBm |
| अधिकतम आउटपुट | अधिकतम 30Mbps@20MHz |
| मॉड्यूलेशन | बीपीएसके, 16क्यूएएम और 64क्यूएएम |
| नेटवर्क मोड | एक से एक और एक से कई (एक से अधिकतम सोलह) |
| प्रसारण मोड | यूनिकास्ट, मल्टीकास्ट, ब्रॉडकास्ट |
| कॉन्फ़िगर विधि | वेबयूआई |
| विरोधी जाम | बैंड के बीच आवृत्ति कूद समर्थन |

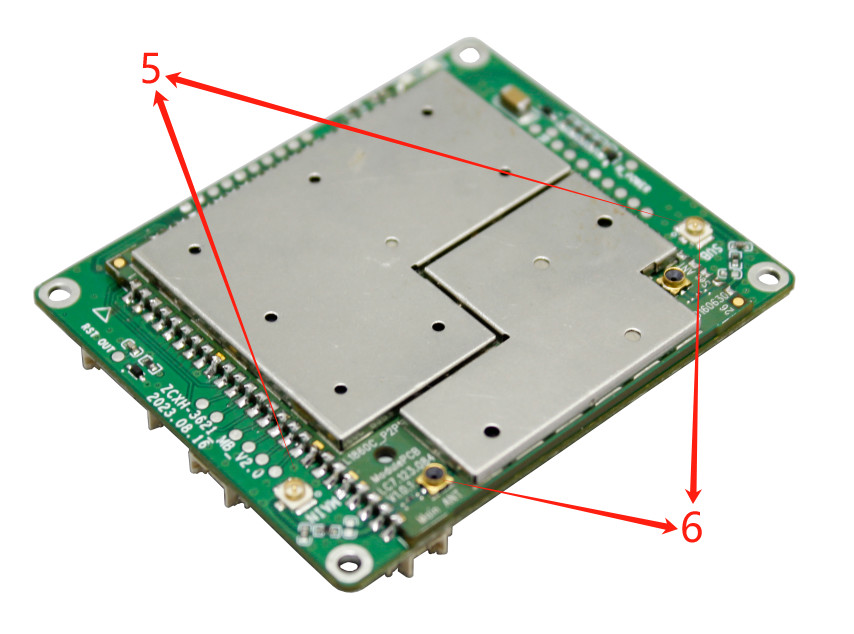

| एंटीना इंटरफ़ेस | 2x IPEX |
| ईथरनेट इंटरफ़ेस | 2x ईथरनेट पोर्ट (100M) |
| सीरियल इंटरफेस | 1x UART पोर्ट (TTL232) |
| पावर इंटरफेस | 1x पावर पोर्ट |
| बाउड दर | 115200 बीपीएस |
| लिंक विलंबता | 10ms |
| एन्क्रिप्शन | ZUC, SNOW3G, AES128 (उपयोगकर्ता परिभाषित कुंजी) |
| गति की गति | 300 किमी/घंटे तक का समर्थन करता है |
| पावर इनपुट | 12 वीडीसी (9वी-24वी) |
| कार्य करंट | <0.5A |
| बिजली की खपत | <37dBm |
| आयाम | 58*48 मिमी |
| वजन | 25 ग्राम |
| कामकाजी अस्थायी। | -40°C ~ +65°C |

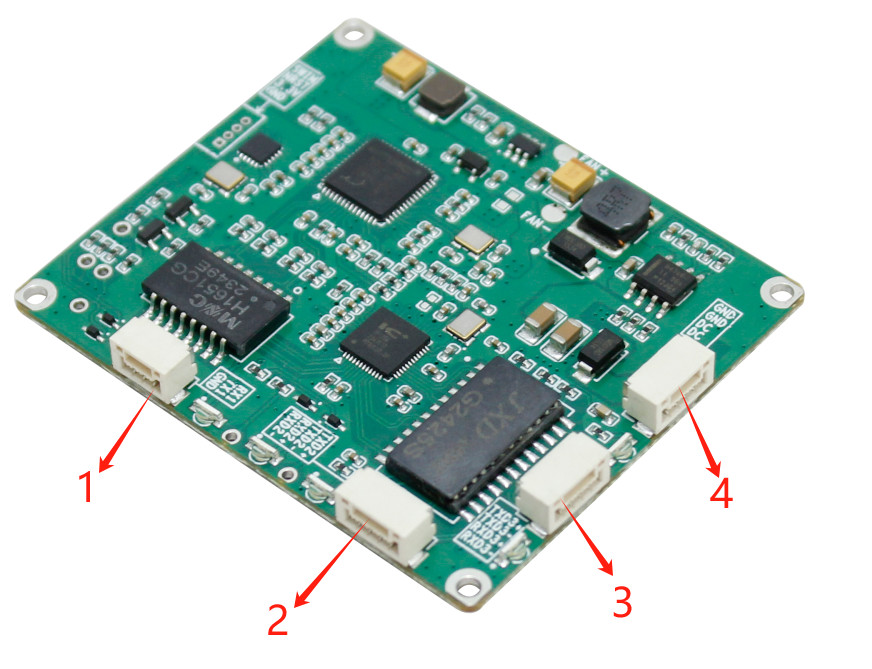

इंटरफ़ेस विवरण
| पीin# | 1 | 2 | 3 |
| Dसमापन | आरएक्स | TX | जीएनडी |
| पीin# | 1 | 2 | 3 | 4 |
| Dसमापन | TX2+ | TX2- | RX2+ | RX2- |
| पीin# | 1 | 2 | 3 | 4 |
| Dसमापन | TX3+ | TX3- | RX3+ | RX3- |
| पीin# | 1 | 2 | 3 | 4 |
| Dसमापन | जीएनडी | जीएनडी | डीसी | डीसी |
सीरियल संचार
कृपया अपने कंप्यूटर और डिवाइस (TTL) को कनेक्ट करने के लिए USB से TTL सीरियल 3.3V एडाप्टर केबल का उपयोग करें
अपने सीरियल डिबगिंग टूल पर कृपया सही सीरियल पोर्ट का चयन करें, और अन्य सेटिंग्स नीचे दी गई हैंः
बाउडः 115200 बीपीएस
डेटाः 8 बिट्स
समता: कोई नहीं
रोकनाः 1 बिट
आयाम
