LKAV6306 AES256 20 किमीआउटपुट पावर 36dBm 4W MIMOयूएवी डेटा लिंक मॉड्यूल
परिचय

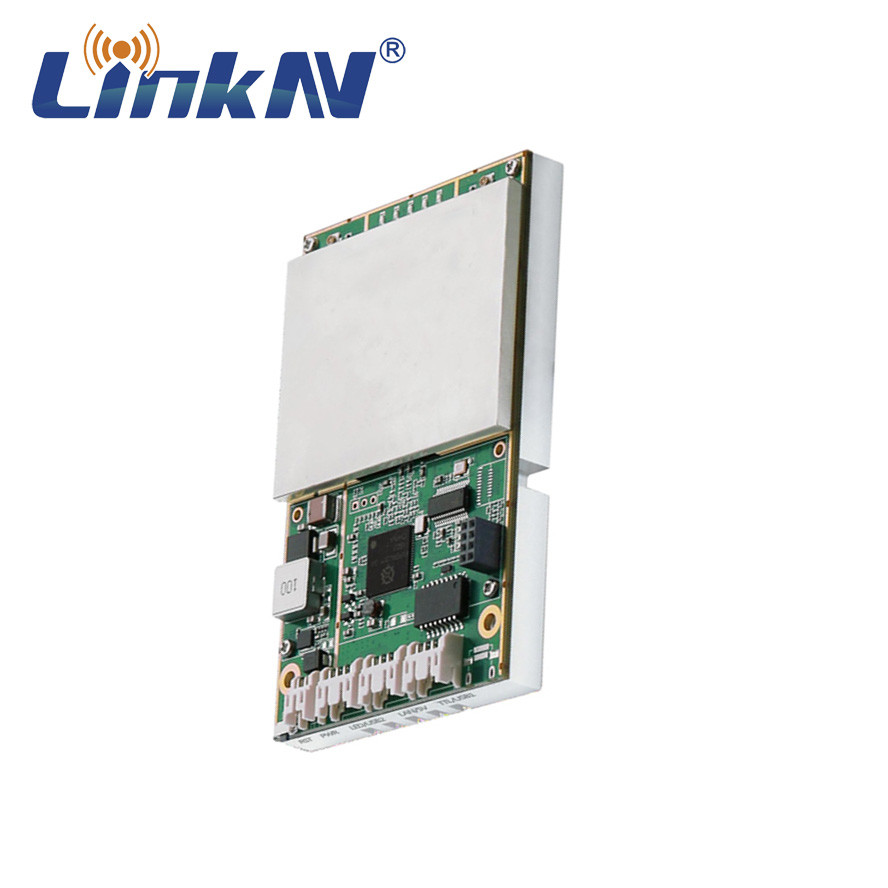

LKAV6306 एक आईपी MeSH रेडियो मॉड्यूल है जो 1.4GHz बैंड पर काम करता है। इसमें 9-हॉप 64 नोड्स नेटवर्क क्षमता, 4W (2x2 MIMO) आउटपुट पावर, 82Mbps तक डेटा दर और AES एन्क्रिप्शन है।साइट पर वीडियो कैप्चर के लिए बहुत उपयुक्त है और व्यापक रूप से यूएवी/यूजीवी/यूएसवी अनुप्रयोगों और अग्नि सुरक्षा के क्षेत्रों में आपातकालीन संचार में इस्तेमाल किया जा सकता है, बचाव, निगरानी और पुलिस।
विशेषताएं
■ 350MHz-3.8GHz आवृत्ति अनुकूलन योग्य
■ एमआईएमओ दो-चैनल विशेष नेटवर्क
■ 82 एमबीपीएस तक डेटा दर
■ 20-50 किमी तक की रेंज
■ 2.4G वाईफाई के साथ
■ कम से कम 64 नोड्स के 9-हॉप का समर्थन करता है
■ AES256 एन्क्रिप्शन का समर्थन करता है
विनिर्देश
| आवृत्ति | 1430±30MHz (587±25MHz, 5MHz प्रति कदम) |
| आरएफ बैंडविड्थ | 2M/5M/10M/20M/40MHz |
| आउटपुट शक्ति | 36dBm (4W 2x2 MIMO) |
| आरएफ चैनल | 2T2R |
| संवेदनशीलता दिखाना | -97dBm अधिकतम |
| आरएफ इंटरफेस | आईपीएक्स*2 |
| वाई-फाई इंटरफ़ेस | आईपीएक्स*2 |
| लैन इंटरफेस | लैन*2 |
| यूएसबी इंटरफेस | यूएसबी*2 |
| सीरियल इंटरफेस | टीटीएल*2 |
| अधिकतम आउटपुट | 82 एमबीपीएस@40 मेगाहर्ट्ज़ |
| मॉड्यूलेशन |
OFDM: डीएसएसएस/सीसीके बीपीएसके/क्यूपीएसके सीओएफडीएमः बीपीएसके/क्यूपीएसके/16-क्यूएएम/64-क्यूएएम |
| प्रबंधन | वेबयूआई |
| नेटवर्क क्षमता | 9-हॉप कम से कम 64 नोड्स |
| बाउड दर | 1200 बीपीएस~115200 बीपीएस (डिफ़ॉल्ट 115200 बीपीएस) |
| एन्क्रिप्शन | AES256 |
| पावर इनपुट | 12V-26V DC |
| बिजली की खपत | औसत 16W |
| आयाम | 105x63x17 मिमी (L x W x H) |
| वजन | 140 ग्राम |
| कामकाजी अस्थायी। | -40°C~ +65°C |
| भंडारण तापमान. | -45°C ~ +85°C |
| कार्यशील आर्द्रता | 5% ~ 95% (गैर संक्षेपण) |
आरएफ पैरामीटर
इंटरफ़ेस विवरण
1 आरएफ इंटरफेस U.FL (IPX पुरुष)
2 आरएफ इंटरफेस U.FL (IPX पुरुष)
एचडीएमआई एन्कोडर/डेकोडर के लिए 3 ईथरनेट पोर्ट
ऊपर से नीचे, बाएं से दाएंः
| +5V | जीएनडी | आरएक्स+ | TX+ |
| +5V | जीएनडी | आरएक्स- | TX- |
4 टीटीएल यूएसबी1
ऊपर से नीचे, बाएं से दाएंः
| जीएनडी | TXD2/USB_D3- | RXD2/USB_D3+ | +3.3V |
| जीएनडी | TXD1 | RXD1 | +।3.3V |
5 LAN 5V+1
ऊपर से नीचे, बाएं से दाएंः
| जीएनडी | जीएनडी | 5V | 5V |
| आरएक्स+ | आरएक्स- | TX+ | TX- |
6 एलईडी यूएसबी2
ऊपर से नीचे, बाएं से दाएंः
| जीएनडी | USB_D+ | USB_D- | +5V |
| S1 | S2 | S3 | S4 |
7 पावर पोर्ट
ऊपर से नीचे, बाएं से दाएंः
| +12V | जीएनडी |
| +12V | जीएनडी |
8 रीसेट बटन
सीरियल संचार
कृपया अपने कंप्यूटर और मॉड्यूल (TTL-1) को कनेक्ट करने के लिए एक USB से TTL सीरियल 3.3V एडाप्टर केबल का उपयोग करें,
अपने सीरियल डिबगिंग टूल पर कृपया सही सीरियल पोर्ट का चयन करें, और अन्य सेटिंग्स नीचे दी गई हैंः
बाउडः 115200 बीपीएस
डेटाः 8 बिट्स
समता: कोई नहीं
रोकनाः 1 बिट
आयाम
आवेदन
LinkAV के बारे में
यूट्यूब|आधिकारिक वेबसाइट|लिंक्डइन |फेसबुक|अलीबाबा
2005 में स्थापित, लिंकएवी सीओएफडीएम, आईपी मेश और 4 जी-एलटीई श्रृंखला सहित मोबाइल वायरलेस वीडियो/डेटा ट्रांसमिशन सिस्टम के डिजाइन और निर्माण के लिए समर्पित है,पेशेवर इंजीनियरों के एक समूह के साथ अनुकूलित सेवा प्रदान करने के लिए (OEM)लिंकएवी पुलिस/सैन्य से लेकर आम नागरिकों तक, यूएवी से लेकर यूजीवी/रोबोट्स तक, तेल क्षेत्र से लेकर वन तक, विदेशों से लेकर मुख्य भूमि चीन तक के ग्राहकों के विविध और उच्च मांग वाले आधार की सेवा करता है।
लिंकएवी चीन में अभिनव वायरलेस संचार और सूचना प्रणालियों का अग्रणी निर्माता है।हमारे उन्नत डेटा लिंक सिस्टम अनियंत्रित भूमि वाहनों (यूजीवी) जैसे सामरिक मानव रहित प्रणालियों में महत्वपूर्ण संचार के लिए आदर्श हैं।, मानव रहित हवाई वाहन (ड्रोन, यूएवी) और मानव रहित सतह वाहन (यूएसवी) हैं, और इन्हें सबसे पहले पोर्टेबिलिटी और विश्वसनीयता को ध्यान में रखते हुए डिजाइन किया गया है।
हमारे फायदे
■ वायरलेस संचार समाधानों में 15 से अधिक वर्षों का अनुभव।
■ उच्च उत्पाद गुणवत्ता, प्रतिस्पर्धी मूल्य और कम MOQ
■ उत्कृष्ट पूर्व-बिक्री और बिक्री के बाद तकनीकी टीम।
■ त्वरित प्रतिक्रिया और शीघ्र वितरण।
■ OEM समर्थित।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: क्या आप एक निर्माता या व्यापारिक कंपनी हैं?
हम वायरलेस ट्रांसमिशन सिस्टम में विशेषज्ञता पेशेवर निर्माता हैं।
प्रश्न 2: मुझे आपको क्यों चुनना चाहिए?
आपको प्रतिस्पर्धी मूल्य, उत्कृष्ट गुणवत्ता, संतुष्ट सेवा और लंबी वारंटी मिलेगी।
प्रश्न 3: मुझे किस प्रकार की उत्पाद सेवा मिल सकती है?
OEM और ODM सेवा।
Q4: आप किस प्रकार की गारंटी प्रदान करते हैं?
हम एक वर्ष की वारंटी और आजीवन रखरखाव प्रदान करते हैं।
प्रश्न 5: भुगतान की शर्तें क्या हैं?
हम बैंक हस्तांतरण, पेपैल या नकदी भुगतान स्वीकार करते हैं।
Q6: पैकेजिंग और शिपिंग?
तटस्थ भूरे रंग का कार्टन और डीएचएल, फेडएक्स, यूपीएस, टीएनटी या हवा/समुद्र द्वारा जहाज।
प्रश्न 7: डिलीवरी में कितना समय लगेगा?
नियमित मॉडल के लिए 1-3 सप्ताह और अनुकूलित मॉडल के लिए 3-5 सप्ताह।
Q8: क्या मैं परीक्षण के लिए 1 नमूना ऑर्डर कर सकता हूँ?
हाँ, हम नमूना आदेश का स्वागत करते हैं, मिश्रित नमूने स्वीकार्य हैं।
Q9: क्या आपके पास कोई MOQ सीमा है?
कोई सीमा नहीं, 1 पीसी स्वीकार्य है।
Q10: क्या उत्पाद पर मेरा लोगो छापना ठीक है?
हाँ, कृपया उत्पादन से पहले हमें औपचारिक रूप से सूचित करें और डिजाइन की पुष्टि पहले
