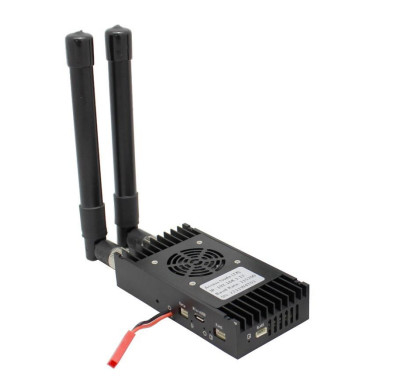

LKAV3621 320mw 15 किमी यूएवी ड्रोन वीडियो आईपी मेश डेटा लिंक
परिचय
LKAV3621 एक मिनी आकार का OFDM आईपी रेडियो है जो 800MHz, 1.4GHz और 2.4GHz बैंड पर काम करता है, जिसमें तेजी से गति की स्थिति में भी अच्छी स्थिरता सुनिश्चित करने के लिए आवृत्ति हॉपिंग तकनीक (FHSS) है।यह 30 एमबीपीएस तक की डेटा दर और 10-20 किमी तक की ट्रांसमिशन रेंज का समर्थन करता है।, लंबी दूरी और उच्च डेटा स्ट्रीम वायरलेस ट्रांसमिशन अनुप्रयोगों के लिए आदर्श रूप से उपयुक्त है, जैसे कि निगरानी/यूएवी/यूएसवी/रोबोटिक्स।
विशेषताएं
■टीडीडी-ओएफडीएम मॉड्यूलेशन
■तीन बैंड (800HMz/1.4GHz/2.4GHz) का समर्थन करता है
■प्रत्येक बैंड के भीतर FHSS का समर्थन करता है
■1.4/3/5/10/20MHz पांच चैनल बैंडविड्थ
■अधिकतम 30 एमबीपीएस @ 20 मेगाहर्ट्ज थ्रूपुट
■एक-से-एक और एक-से-कई संचरण का समर्थन करता है
■एक साथ सीरियल डेटा और वीडियो का समर्थन करता है
■10 से 20 किमी तक एलओएस (हवा से जमीन तक)
■प्रबंधन के लिए वेबयूआई
■एईएस128 एन्क्रिप्शन (उपयोगकर्ता-परिभाषित)
■अपलिंक और डाउनलिंक स्ट्रीम नियंत्रण
■कॉम्पैक्ट आकार और हल्का वजन
■गंभीर एल्यूमीनियम मिश्र धातु आवास
विनिर्देश
| आवृत्ति | 806~826MHz,1428~1448MHz,2401~2481MHz |
| आरएफ बैंडविड्थ | 1.4MHz/3MHz/5MHz/10MHz/20MHz |
| आउटपुट शक्ति | 25dBm (300mw) |
| 800 मेगाहर्ट्ज़ संवेदनशीलता |
10MHz:-103dBm 5MHz:-106dBm 3MHz:-108dBm |
| 1.4GHz संवेदनशीलता |
10MHz:-103dBm 5MHz:-106dBm 3MHz:-108dBm |
| 2.4GHz संवेदनशीलता |
20MHz:-99dBm 10MHz:-102dBm 5MHz:-104dBm 3MHz:-106dBm |
| अधिकतम आउटपुट | अधिकतम 30Mbps@20MHz |
| मॉड्यूलेशन | बीपीएसके, 16क्यूएएम और 64क्यूएएम (टीडीडी-ओएफडीएम) |
| नेटवर्क मोड | एक से एक और एक से कई (एक से अधिकतम सोलह) |
| एंटीना इंटरफ़ेस | 2x SMA F कनेक्टर |
| ईथरनेट इंटरफ़ेस | 2x ईथरनेट पोर्ट (100M) |
| सीरियल पोर्ट | 1x UART पोर्ट (TTL232) |
| बाउड दर | 115200 बीपीएस |
| वीडियो इनपुट | आईपीकैम |
| चैनल विलंबता | 10ms |
| एन्क्रिप्शन | AES128 (उपयोगकर्ता-परिभाषित) |
| गति की गति | कम से कम 120 किमी/घंटे का समर्थन करता है |
| पावर इनपुट | DC 12V |
| कार्य करंट | ≤0.5A |
| बिजली की खपत | <6W |
| आयाम | 102*52*21.5 मिमी |
| वजन | १२४ ग्राम |
| कामकाजी अस्थायी। | -20°C ~ +55°C |
| भंडारण तापमान. | -40°C ~ +65°C |

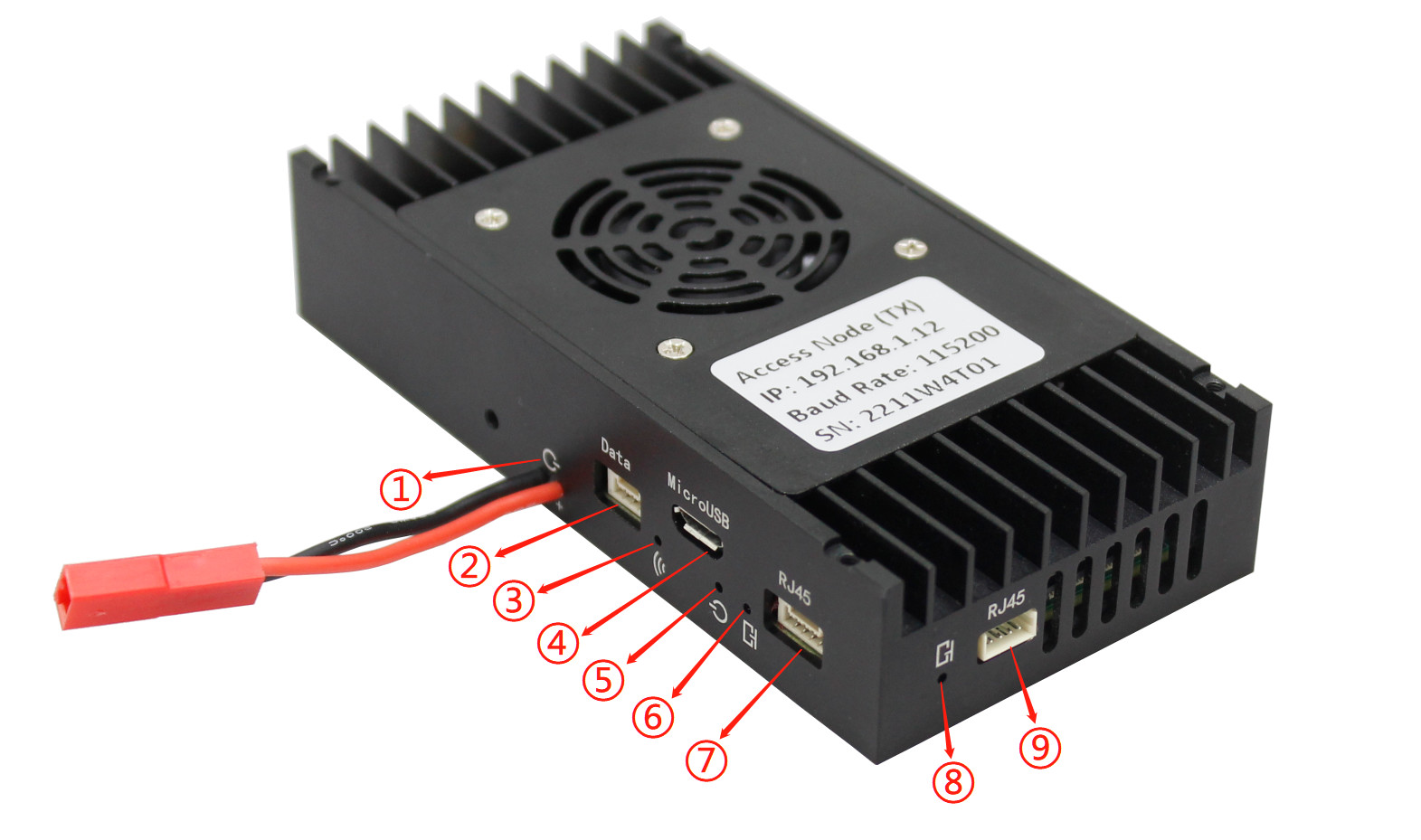

फ्रंट व्यू
1 पावर केबल - पावर सप्लाई इनपुट लाइन, लाल VDD है, काला GND है
2 डेटा यूएटी पोर्ट (जीएनडी, आरएक्स, टीएक्स)
3 लिंक स्टेटस इंडिकेटर - जब डिवाइस एक एक्सेस नोड के रूप में काम करता है, यदि केंद्रीय नोड के साथ कनेक्शन सामान्य है, तो संकेतक हमेशा चालू रहेगा। जब डिवाइस एक केंद्रीय नोड के रूप में काम करता है,यह संकेतक बंद है.
4 माइक्रो यूएसबी पोर्ट - उपकरण सॉफ्टवेयर के रखरखाव के लिए।
5 पावर के लिए संकेतक (लाल) - सामान्य संचालन के दौरान हमेशा चालू।
6 ईथरनेट पोर्ट 2 के लिए संकेतक जब सामान्य रूप से काम करता है तो डेटा प्रवाह के अनुसार फ्लैश करता है।
7 ईथरनेट पोर्ट 2 (आरएन, आरपी, टीएन, टीपी) - ईथरनेट पोर्ट 1 और 2 आंतरिक रूप से ब्रिज किए गए हैं।
8 ईथरनेट पोर्ट 1 के लिए संकेतक जब सामान्य रूप से काम करता है तो डेटा प्रवाह के अनुसार फ्लैश करता है।
ईथरनेट पोर्ट 1 (आरपी, आरएन, टीपी, टीएन) - ईथरनेट पोर्ट 1 और 2 आंतरिक रूप से ब्रिज किए गए हैं।

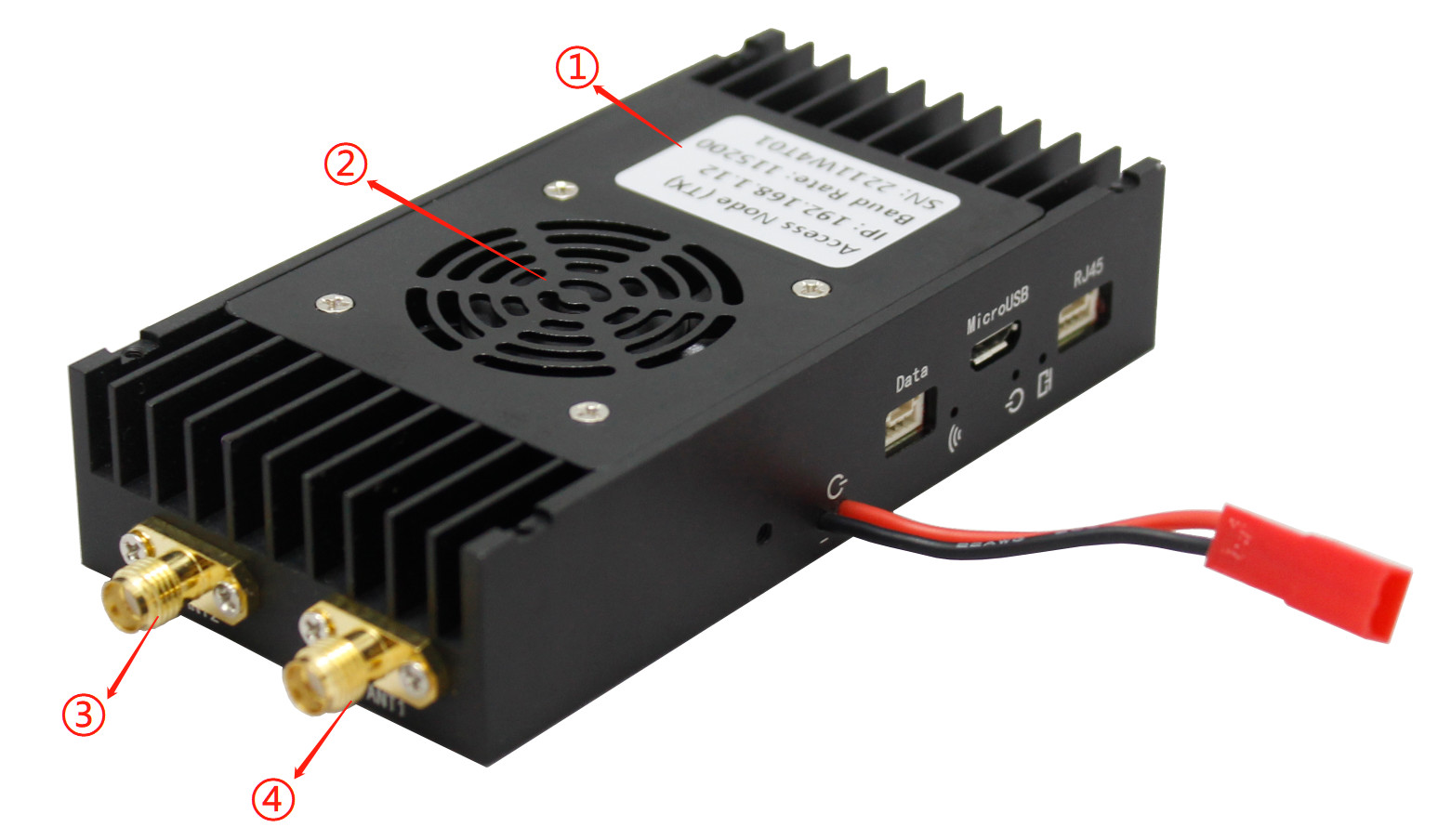

पीछे का दृश्य
1 उत्पाद का लेबल
2 शीतलन पंखे के लिए हवा का प्रवेश
3 ANT2 पोर्ट - सहायक एंटीना, सहायक प्राप्त करने के रूप में कार्य करता है, NO प्रसारित करता है।
4 ANT1 पोर्ट ️ मुख्य एंटेना, कार्य मोड TDD प्रेषण/प्राप्त है।
सीरियल संचार
कृपया अपने कंप्यूटर और डिवाइस (TTL) को कनेक्ट करने के लिए एक USB से TTL सीरियल 3.3V एडाप्टर केबल का उपयोग करें
अपने सीरियल डिबगिंग टूल पर कृपया सही सीरियल पोर्ट का चयन करें, और अन्य सेटिंग्स नीचे दी गई हैंः
बाउडः 115200 बीपीएस
डेटाः 8 बिट्स
समता: कोई नहीं
रोकनाः 1 बिट
आवेदन नोट्स
यह लंबी दूरी की दो तरफ़ा वायरलेस संचार, बिंदु-से-बिंदु दो तरफ़ा संचार, या बिंदु-से-बहु-बिंदु दो तरफ़ा संचार का एहसास कर सकता है।यदि दो एक्सेस नोड्स के बीच संचार को केंद्रीय नोड के माध्यम से स्थानांतरित करने की आवश्यकता है, प्रत्येक नोड एक ही वायरलेस लोकल एरिया नेटवर्क में है, और सभी एक्सेस नोड्स वायरलेस बैंडविड्थ साझा करने के लिए केंद्रीय नोड के साथ संवाद करते हैं,और डिवाइस स्वचालित रूप से प्रणाली दर समान रूप से आवंटितकेंद्रीय नोड से एक्सेस नोड तक डेटा ट्रांसमिशन को डाउनलिंक और एक्सेस नोड से केंद्रीय नोड तक डेटा ट्रांसमिशन को अपलिंक कहा जाता है।बिंदु से बिंदु या बिंदु से बहु बिंदु संचार में, डाउनलिंक और अपलिंक वायरलेस बैंडविड्थ साझा करते हैं. जब डिवाइस शिप किया जाता है, तो डिफ़ॉल्ट सेटिंग अपलिंक दर का अनुपात डाउनलिंक दर = 4 है:1इसलिए, यदि डिवाइस का उपयोग आईपी कैमरा वीडियो प्रसारित करने के लिए किया जाता है, तो आईपी कैमरा को एक्सेस नोड से जोड़ा जाना चाहिए।डिवाइस स्वचालित रूप से और गतिशील रूप से ले जाने वाले डेटा स्ट्रीम के अनुसार वायरलेस ट्रांसमिशन दर को समायोजित करेगा. जब ले जाया डेटा की मात्रा कम है, संचरण दूरी एक ही शर्तों के तहत अधिक हो जाएगा. इसलिए जब आईपी कैमरा वीडियो प्रसारित करने के लिए डिवाइस का उपयोग,आईपी कैमरा वीडियो एन्कोडिंग बिट दर को उचित रूप से कम करके वायरलेस ट्रांसमिशन दूरी बढ़ाने के लिए संभव है.
आवेदन
पैकेज की सामग्री
केवल संदर्भ के लिए, प्रत्येक परियोजना के लिए परिवर्तन के अधीन।
| वस्तु का नाम | विवरण | मात्रा |
| TX | ट्रांसमीटर (एक्सेस नोड) | 1 |
| आरएक्स | रिसीवर (केंद्रीय नोड) | 1 |
| रबर एंटीना | 1.4GHz, 3dBi, SMA पुरुष | 2 |
| एफआरपी एंटीना | 1.4GHz, 5dBi, N प्रकार पुरुष | 2 |
| ईथरनेट केबल | 4-पिन से आरजे45, 2 मीटर | 2 |
| विस्तार केबल | एसएमए एम से एसएमए एफ, 30 सेमी | 2 |
| विस्तार केबल | एसएमए एम से लेकर प्रकार एन एफ तक, फ्लैंज के साथ, 50 सेमी | 2 |
| टीटीएल 3-पिन केबल | टीटीएल 3-पिन से 3-पिन केबल, 10 सेमी | 2 |
| विद्युत आपूर्ति | 12V/1A सीसी पावर सप्लाई | 2 |
