लंबी दूरी की आवृत्ति कूदने वाला यूएवी वीडियो डेटा लिंक MANET AES256
परिचय

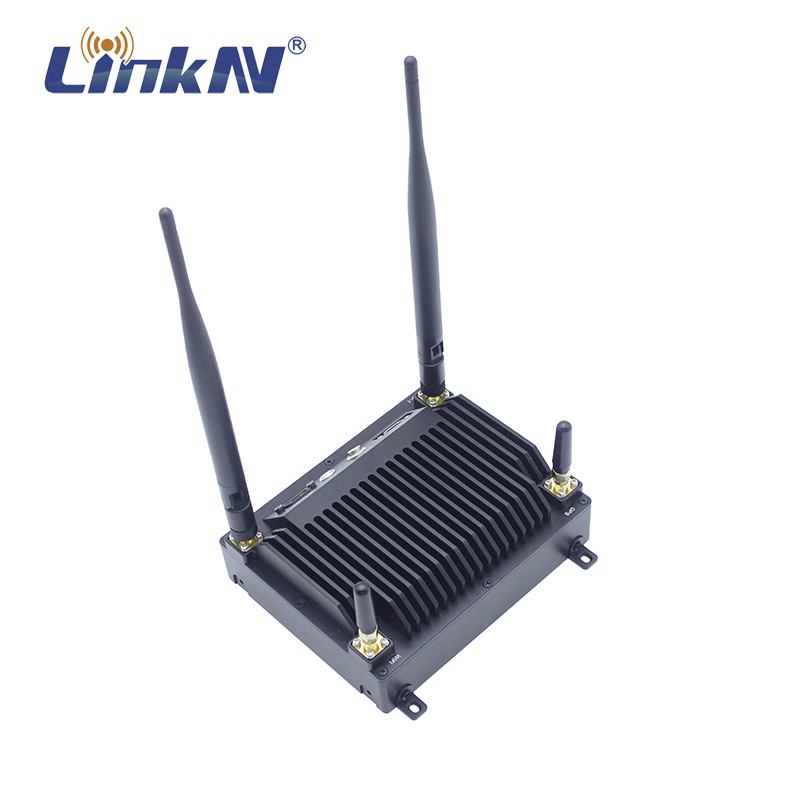

MANET9402 एक मजबूत MANET (मोबाइल ऐड हॉक नेटवर्क) ट्रांससीवर है जिसे विशेष रूप से यूएवी वीडियो डेटा ट्रांसमिशन के लिए डिज़ाइन किया गया है।यह FHSS (Frequency Hopping) और IFS (Intelligent Frequency Selection) का समर्थन करता है. पूर्ण 10 वाट बिजली उत्पादन प्रदान करता है. यह विभिन्न प्रकार के जाल तैनाती के लिए आदर्श है जैसे कि सार्वजनिक सुरक्षा, सशस्त्र पुलिस, अग्नि नियंत्रण और.इसकी बहु-हॉप क्षमता काफी हद तक संचरण दूरी बढ़ा सकती है, प्रत्येक हॉप 50-120 किमी एयर-टू-एयर (एलओएस) को कवर कर सकता है। 56 एमबीपीएस तक की डेटा दर इसे एक ही समय में वीडियो, डेटा और ऑडियो को आसानी से प्रसारित करने की अनुमति देती है।AES256 एन्क्रिप्शन डेटा ट्रांसमिशन की सुरक्षा सुनिश्चित करता है.
विशेषताएं
■ मोबाइल ऐड-होक नेटवर्क (MANET) का समर्थन करता है
■ आवृत्ति 1300-1500MHz (70MHz-6GHz अनुकूलन योग्य)
■ FHSS और IFS (इंटेलिजेंट फ्रीक्वेंसी सेलेक्शन) का समर्थन करता है
■ AES256 एन्क्रिप्शन का समर्थन करता है
■ 2x5W आउटपुट पावर
■ 56 एमबीपीएस तक डेटा दर
■ 32 नोड्स तक का समर्थन करता है
■ GPS/BD/GLONASS (GNSS) का समर्थन करता है
■ पूर्ण पारदर्शी आईपी डेटा ट्रांसमिशन
■ वेब यूआई प्रबंधन का समर्थन करता है
■ एचडीएमआई इनपुट के साथ
विनिर्देश
| आरएफ पैरामीटर | |
| डिफ़ॉल्ट आवृत्तियाँ | 1300-1500MHz (70MHz-6GHz अनुकूलन योग्य) |
| चैनल बैंडविड्थ | 2.5M/5M/10M/20MHz (40MHz वैकल्पिक) |
| आरएफ तरंगरूप | TDD-COFDM (2T2R) |
| आउटपुट शक्ति | 2x5W, 1dBm चरण समायोज्य |
| संवेदनशील बनें | -100dBm@2.5MHz |
| मॉड्यूलेशन प्रकार | BPSK/QPSK/16QAM/64QAM (अनुकूली) |
| एफएचएसएस | वैकल्पिक (>1000 हॉप/सेकंड) |
| आईएफएस | वैकल्पिक |
| नेटवर्क पैरामीटर | |
| नेटवर्क का आकार | 32 नोड्स तक |
| मल्टी-हॉप क्षमता | 15 हॉप्स (लघु संदेश); 10 हॉप्स (आवाज); 8 हॉप्स (वीडियो) |
| रेंज |
70-120 किमी (एयर-टू-एयर एलओएस) 30-लंबी दूरी (जमीन से जमीन के बीच की दूरी) |
| डेटा दर | 28Mbps@10MHz और 56Mbps@20MHz तक |
| विलंब | 7ms@2.5MHz/हॉप |
| गति की गति | >1000 किमी/घंटा |
| प्रारंभ समय | 27s |
| स्थान | GPS/BD/GLONASS (GNSS) |
| नेटवर्क एक्सेस समय | <1s |
| नेटवर्क विस्तार | वाईफ़ाई एपी |
| विद्युत मापदंड | |
| कार्यरत वोल्टेज | 12-36V DC |
| बिजली की खपत | ≤237dBm |
| भौतिक/पर्यावरण | |
| वजन | 820 ग्राम |
| आयाम | 142*116*40 मिमी |
| कामकाजी अस्थायी। | -40°C~70°C |
| इंटरफेस | |
| लैन इंटरफेस | *1 |
| सीरियल इंटरफेस | RS232*1 (या TTL) |
| वीडियो इंटरफ़ेस | मिनी एचडीएमआई*1 |

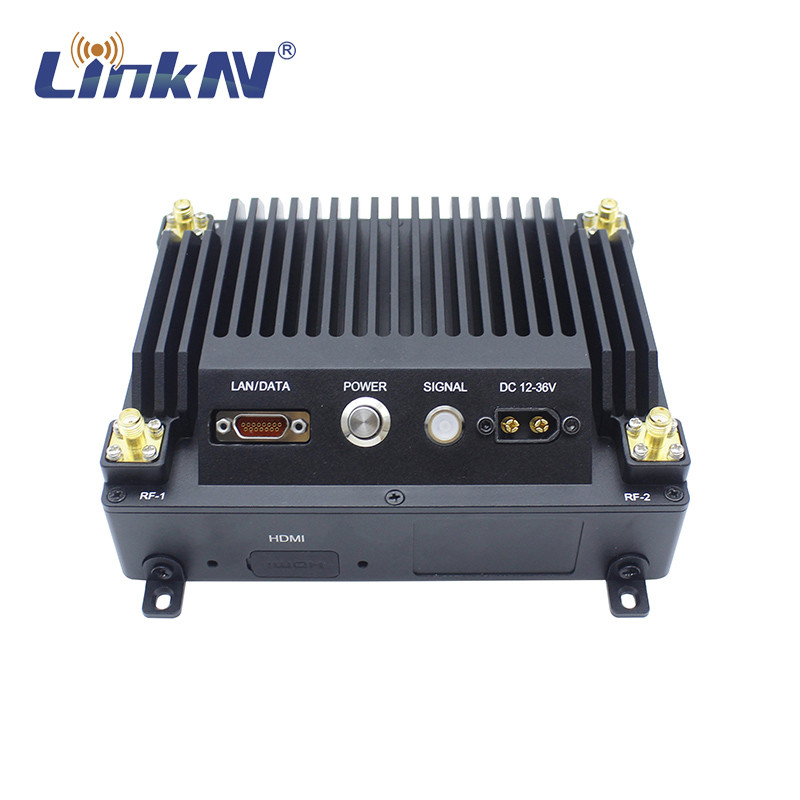

इंटरफ़ेस विवरण
1जीपीएस एंटीना इंटरफ़ेस, एसएमए एफ
2वाईफ़ाई/लोरा एंटीना इंटरफ़ेस, एसएमए एफ
3. मेश एंटीना इंटरफेस-2, एसएमए एफ
4. माउंटिंग ब्रैकेट x4
5. नामपत्रक
6. पावर इनपुट इंटरफ़ेस (XT60)
7. सिग्नल सूचक
| एसएनआर | लिंक की गुणवत्ता | टोपोलॉजी रंग |
| एसएनआर ≥ 17 | उत्कृष्ट | गहरी हरी |
| 12 ≤ एसएनआर < 17 | अच्छा | हल्का हरा |
| 7 ≤ एसएनआर <12 | ठीक है | पीला |
| 2 ≤ एसएनआर <7 | मध्यम | नारंगी |
| -10 < एसएनआर <2 | बुरा | लाल |
| एसएनआर = -10 | डिस्कनेक्ट | नहीं |
8पावर बटन
9एचडीएमआई इनपुट इंटरफ़ेस, मिनी एचडीएमआई
10LAN/TTL इंटरफेस (J30J-15TJ कनेक्टर, LAN के लिए PIN 1, 2, 3 और 4, TTL GND, TX और RX के लिए PIN 5, 6 और 7)
11. मेश एंटीना इंटरफेस-1, एसएमए एफ
LinkAV के बारे में
यूट्यूब|आधिकारिक वेबसाइट|लिंक्डइन |फेसबुक
2005 में स्थापित, लिंकएवी को सीओएफडीएम, आईपी मेश और 4 जी-एलटीई श्रृंखला सहित मोबाइल वायरलेस वीडियो/डेटा ट्रांसमिशन सिस्टम के डिजाइन और निर्माण के लिए समर्पित किया गया है,पेशेवर इंजीनियरों के एक समूह के साथ अनुकूलित सेवा प्रदान करने के लिए (OEM)लिंकएवी पुलिस/सामान्य नागरिकों, यूएवी से यूजीवी/रोबोट्स, तेल क्षेत्र से लेकर वन तक, विदेशों से लेकर मुख्य भूमि चीन तक के विविध, उच्च मांग वाले ग्राहक आधार की सेवा करता है।
लिंकएवी चीन में अभिनव वायरलेस संचार और सूचना प्रणालियों का अग्रणी निर्माता है।हमारे उन्नत डेटा लिंक सिस्टम मानव रहित प्रणालियों जैसे मानव रहित ग्राउंड वाहनों (यूजीवी) में महत्वपूर्ण संचार के लिए आदर्श हैं।, मानव रहित हवाई वाहन (ड्रोन, यूएवी) और मानव रहित सतह वाहन (यूएसवी) हैं, और इन्हें सबसे पहले पोर्टेबिलिटी और विश्वसनीयता को ध्यान में रखते हुए डिजाइन किया गया है।
हमारे फायदे
■ वायरलेस संचार समाधानों में 15 से अधिक वर्षों का अनुभव।
■ उच्च उत्पाद गुणवत्ता, प्रतिस्पर्धी मूल्य और कम MOQ
■ उत्कृष्ट पूर्व-बिक्री और बिक्री के बाद तकनीकी टीम।
■ त्वरित प्रतिक्रिया और त्वरित वितरण।
■ OEM समर्थित।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: क्या आप एक निर्माता या व्यापारिक कंपनी हैं?
हम वायरलेस ट्रांसमिशन सिस्टम में विशेषज्ञता पेशेवर निर्माता हैं।
प्रश्न 2: मुझे आपको क्यों चुनना चाहिए?
आपको प्रतिस्पर्धी मूल्य, उत्कृष्ट गुणवत्ता, संतुष्ट सेवा और लंबी वारंटी मिलेगी।
प्रश्न 3: मुझे किस प्रकार की उत्पाद सेवा मिल सकती है?
OEM और ODM सेवा।
Q4: आप किस प्रकार की गारंटी प्रदान करते हैं?
हम एक वर्ष की वारंटी और आजीवन रखरखाव प्रदान करते हैं।
प्रश्न 5: भुगतान की शर्तें क्या हैं?
हम बैंक हस्तांतरण, पेपैल या नकदी भुगतान स्वीकार करते हैं।
Q6: पैकेजिंग और शिपिंग?
तटस्थ भूरे रंग का कार्टन और डीएचएल, फेडएक्स, यूपीएस, टीएनटी या हवा/समुद्र द्वारा जहाज।
प्रश्न 7: डिलीवरी में कितना समय लगेगा?
नियमित मॉडल के लिए 1-3 सप्ताह और अनुकूलित मॉडल के लिए 3-5 सप्ताह।
Q8: क्या मैं परीक्षण के लिए 1 नमूना ऑर्डर कर सकता हूँ?
हाँ, हम नमूना आदेश का स्वागत करते हैं, मिश्रित नमूने स्वीकार्य हैं।
Q9: क्या आपके पास कोई MOQ सीमा है?
कोई सीमा नहीं, 1 पीसी स्वीकार्य है।
Q10: क्या उत्पाद पर मेरा लोगो छापना ठीक है?
हाँ, कृपया उत्पादन से पहले हमें औपचारिक रूप से सूचित करें और डिजाइन की पुष्टि पहले
