1यू वाहन पर लगे वीडियो रिसीवर सीओएफडीएम एचडीएमआई एसडीआई सीवीबीएस डुअल एंटेना कम विलंबता
LinkAV के बारे में
2005 में स्थापित, LinkAV, दर्जी-निर्मित सेवा (OEM) प्रदान करने के लिए पेशेवर इंजीनियरों के एक समूह के साथ, COFDM, IP MESH और 4G-LTE श्रृंखला सहित मोबाइल वायरलेस वीडियो/डेटा ट्रांसमिशन सिस्टम को डिजाइन और निर्माण करने के लिए समर्पित रहा है। LinkAV पुलिस से लेकर आम नागरिकों तक, यूएवी से लेकर यूजीवी/रोबोट तक, तेल क्षेत्र से लेकर जंगल तक, विदेशों से लेकर मुख्य भूमि चीन तक विविध, उच्च मांग वाले ग्राहक आधार की सेवा प्रदान करता है।
LinkAV नवीन वायरलेस संचार और सूचना प्रणालियों का चीन का अग्रणी निर्माता (OEM) है। हमारे उन्नत डेटा लिंक सिस्टम मानव रहित ग्राउंड वाहन (यूजीवी), मानव रहित हवाई वाहन (ड्रोन, यूएवी) और मानव रहित सतह वाहन (यूएसवी) जैसे मानव रहित सिस्टम में महत्वपूर्ण संचार के लिए आदर्श हैं, और पोर्टेबिलिटी और विश्वसनीयता को ध्यान में रखकर डिजाइन किए गए हैं।
हमारे फायदे
■ वायरलेस संचार समाधान में 15 वर्षों से अधिक का अनुभव।
■ उच्च उत्पाद गुणवत्ता, प्रतिस्पर्धी मूल्य और कम MOQ
■ उत्कृष्ट पूर्व-बिक्री और बिक्री-पश्चात तकनीकी टीम।
■ त्वरित प्रतिक्रिया और तेज़ डिलीवरी।
■ OEM समर्थित।
परिचय
MANET1302-W एक रैक माउंट सुविधा संपन्न COFDM वायरलेस वीडियो रिसीवर है जिसे विशेष रूप से सरकारी वीडियो निगरानी, पुलिस कानून प्रवर्तन, सीमा नियंत्रण, आंतरिक सुरक्षा और कमांड वीडियो ट्रांसमिशन अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह 1U/2U आवास में आता है, हाई-स्पीड मोबाइल और शहरी वातावरण सहित सभी वातावरणों में मजबूत वायरलेस वीडियो लिंक स्थापित करने के लिए आदर्श समाधान है।
विशेषताएँ
■ उन्नत COFDM मॉड्यूलेशन और H.264 कोडिंग
■ एचडीएमआई और सीवीबीएस आउटपुट का समर्थन करता है
■ कम सिस्टम विलंबता (60-100ms)
■ मजबूत हस्तक्षेप विरोधी क्षमता
■ उच्च प्राप्त संवेदनशीलता के लिए विविधता का स्वागत
■ आसान स्थापना के लिए रैक माउंट डिज़ाइन
■ मजबूत एल्यूमीनियम मिश्र धातु आवास
विनिर्देश
| ट्रांसमिशन विशेषताएँ | |
| मॉडुलन | सीओएफडीएम |
| मॉडुलन प्रकार | क्यूपीएसके(4क्यूएएम), 16क्यूएएम, 64क्यूएएम |
| कार्य आवृत्ति |
300MHz-860MHz (डिफ़ॉल्ट 690-710MHz) अनुकूलन के लिए 860MHz-2.7GHz |
| आरएफ बैंडविड्थ | 1.25/2.5/6/7/8मेगाहर्ट्ज |
| एफईसी | 1/2, 2/3, 3/4, 7/8 |
| गार्ड अंतराल | 1/4, 1/8, 1/16, 1/32 |
| संवेदनशीलता प्राप्त करना | -106डीबीएम |
| डेटा विशेषताएँ | |
| वीडियो आउटपुट |
एचडीएमआई (1080पी/1080आई/720पी/720आई...) सीवीबीएस (720*576@PAL और 720*480@NTSC) |
| वीडियो कोडिंग | 264 |
| एमआईसी इंटरफ़ेस | 4-पिन एविएशन कनेक्टर |
| आरएफ इंटरफ़ेस | एनएफ (50Ω, दोहरी चैनल विविधता रिसेप्शन) |
| भंडारण इंटरफ़ेस |
TF कार्ड (FAT32, अधिकतम 128G, शामिल नहीं) बाहरी वीडियो भंडारण के लिए यूएसबी |
| पैरामीटर नियंत्रण विधि | डिजिटल एलईडी नियंत्रण कक्ष |
| कूटलेखन | 256-बिट एईएस (उपयोगकर्ता-परिभाषित पासवर्ड) |
| विद्युत विशेषताओं | |
| कार्यशील वोल्टेज | एसी 220वी, डीसी 12वी |
| कार्यशील वर्तमान | 1.55ए (@12वी) |
| बिजली की खपत | ＜43डीबीएम |
| भौतिक विशेषताएं | |
| काम का माहौल | -20℃ ~ 65℃ |
| DIMENSIONS | 441x250x45 मिमी (1यू) |
| वज़न | 3 किलो |

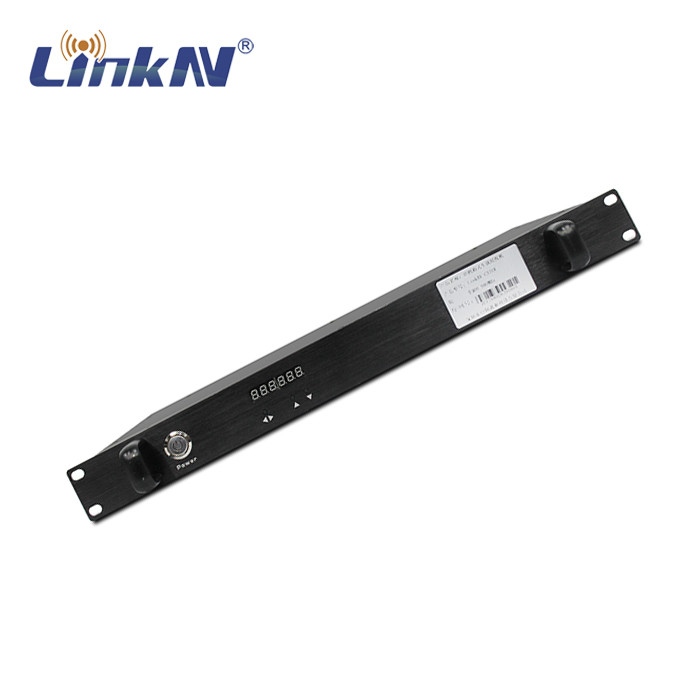

सामने का हिस्सा
① पावर पुश बटन
② एलईडी नियंत्रण कक्ष
पिछला पैनल
① वीडियो के लिए एंटीना इंटरफ़ेस, एन टाइप पुरुष
② वीडियो के लिए एंटीना इंटरफ़ेस, एन टाइप पुरुष
③ बाहरी वीडियो भंडारण के लिए यूएसबी इंटरफ़ेस
④ ओएसडी बटन
⑤ आरईसी बटन
⑥ ओएसडी और आरईसी (हरा) और पावर (लाल) के लिए एलईडी संकेतक
⑦ वीडियो आउटपुट के लिए बीएनसी महिला कनेक्टर
⑧ ऑडियो आउटपुट एल के लिए बीएनसी महिला कनेक्टर
⑨ TF कार्ड स्लॉट (FAT32, अधिकतम 128G)
⑩ ऑडियो आउटपुट आर के लिए बीएनसी महिला कनेक्टर
⑪ वीडियो आउटपुट के लिए एचडीएमआई महिला कनेक्टर
⑫ डेटा के लिए DB9 महिला कनेक्टर (वैकल्पिक)
⑬ एमआईसी इंटरफ़ेस, 4-पिन एविएशन कनेक्टर (वैकल्पिक)
⑭ पावर इनपुट इंटरफ़ेस, 12 वी डीसी जैक
⑮ पावर इनपुट इंटरफ़ेस, 220V एसी जैक
⑯ डेटा के लिए एंटीना इंटरफ़ेस, एन प्रकार पुरुष (वैकल्पिक)
अनुप्रयोग परिदृश्य
सीओएफडीएम के लाभ
सीओएफडीएम मॉड्यूलेशन में बहुत मजबूत क्षीणन प्रतिरोध होता है, सीओएफडीएम मॉड्यूलेशन अंतिम उपयोगकर्ता से कई उपवाहकों तक संचरण को सक्षम बनाता है, और सिग्नल को एकल-वाहक प्रणाली में रखे गए सिग्नल की तुलना में बहुत अधिक समय तक रखा जा सकता है, इसलिए सीओएफडीएम में आवेग शोर और तेज़ चैनल क्षीणन प्रतिरोध के लिए एक मजबूत प्रतिरोध होता है। सीओएफडीएम में आवृत्ति का उच्च उपयोग होता है और उप-चैनलों को अलग करने वाले गार्ड बैंड के पारंपरिक उपयोग के बजाय, उप-चैनलों के रूप में ओवरलैपिंग ऑर्थोगोनल सबकैरियर तरंगों की अनुमति देता है, इसलिए यह आवृत्ति दक्षता में सुधार करता है, और स्पेक्ट्रम संसाधनों के उपयोग को अधिकतम करता है।
हाई-स्पीड डेटा ट्रांसमिशन के लिए, सीओएफडीएम में स्वयं-अनुकूली मॉड्यूलेशन तंत्र है जो उपवाहकों को विभिन्न चैनल स्थितियों और पृष्ठभूमि शोर के अनुसार क्यूपीएसके, क्यूएएम, 16 क्यूएएम या 64 क्यूएएम जैसे विभिन्न मॉड्यूलेशन तरीकों को चुनने में सक्षम बनाता है। यदि परिस्थितियाँ अच्छी हैं, तो स्वयं को उच्च-दक्षता वाले मॉड्यूलेशन के अनुसार ढाल लें, यदि स्थितियाँ खराब हैं, तो हस्तक्षेप-विरोधी मॉड्यूलेशन को अपना लें। इसलिए यह विश्वसनीय रूप से हाई-स्पीड डेटा ट्रांसमिशन के लिए अनुकूल हो सकता है।
इसमें मजबूत अंतर-प्रतीक हस्तक्षेप (आईएसआई) क्षमता है, डिजिटल संचार में शोर के अलावा आईएसआई प्रमुख हस्तक्षेप है। चक्रीय उपसर्ग का उपयोग करके COFDM में ISI की मजबूत क्षमता होती है।
कई अन्य तरीकों के साथ संयोजन में उपयोग में आसानी, COFDM को एक मॉड्यूलेशन विधि के रूप में इस्तेमाल किया जा सकता है, इसके अलावा, इसे कई प्रकार की मल्टीपल एक्सेस तकनीक के साथ आसानी से जोड़ा जा सकता है, जो एक ही समय में कई उपयोगकर्ताओं के लिए पहुंच प्रदान करता है। आप कई उपयोगकर्ताओं को ट्रांसमिशन के लिए एक साथ COFDM सूचना प्रौद्योगिकी का उपयोग करने की अनुमति दे सकते हैं।
COFDM डिवाइस के अनुप्रयोग
सीओएफडीएम मॉड्यूलेशन ने "नॉन-लाइन-ऑफ-साइट" और "मोबाइल" वायरलेस ब्रॉडबैंड ट्रांसमिशन की कठिन समस्याओं को हल किया जब दर 2 एमबीपीएस से अधिक हो, इसलिए इसे मोबाइल संचार, वीडियो ट्रांसमिशन और मॉनिटरिंग सिस्टम जैसे डिजिटल ऑडियो ब्रॉडकास्टिंग प्रोजेक्ट (डीएबी), हाई-डेफिनिशन टीवी (एचडीटीवी) प्रसारण, स्वास्थ्य देखभाल, मोबाइल संचार (सीडीएमए + ओएफडीएम), वायरलेस लैन (आईईईई 802.1la), ब्रॉडबैंड वायरलेस एक्सेस (बीडब्ल्यूए) में व्यापक रूप से लागू किया गया है। वास्तविक समय की निगरानी (प्रसारण, सुरक्षा, समुद्री रक्षा और अन्य उद्योगों) में उच्च गुणवत्ता वाले वीडियो।
हाई-स्पीड रियल-टाइम मोबाइल वायरलेस ट्रांसमिशन
सिस्टम प्रत्येक संचार केंद्र को वितरित सार्वजनिक संचार नेटवर्क या निजी संचार नेटवर्क प्रणाली के माध्यम से वास्तविक समय के आपातकालीन दृश्य वीडियो, आवाज, डेटा इत्यादि एकत्र कर सकता है। कमांड के सभी स्तरों पर अधिकारी वास्तविक समय कमांड में प्रभावी उपाय करने के लिए सीधे कंप्यूटर से स्थिति को समझ सकते हैं। इसलिए इसे प्राकृतिक आपदाओं की आपातकालीन सेवाओं पर व्यापक रूप से लागू किया जाता है। यह प्रणाली प्रसंस्करण समय को बचाने और आपदाओं से होने वाले नुकसान को कम करने में मदद कर सकती है
वास्तविक समय समुद्री वायरलेस ट्रांसमिशन
समुद्री वायरलेस ट्रांसमिशन की वास्तविक समय की निगरानी तटीय रक्षा, समुद्री, बंदरगाह निरीक्षण और अन्य उद्योगों के लिए अच्छी है। लाइव वीडियो, आवाज, डेटा और नियंत्रण के साथ पूरी प्रक्रिया के माध्यम से समुद्री निगरानी क्षेत्र की वास्तविक समय निगरानी में हेरफेर किया जा सकता है। यह प्रणाली बेहतर दक्षता के साथ समुद्री कमांडिंग, निगरानी करने में मदद कर सकती है।
लाइव प्रसारण वीडियो प्रसारण
जब खेल-कूद का जीवंत प्रसारण किया जाता है, तो COFDM ट्रांसमिशन द्वारा वीडियो की स्पष्टता में काफी सुधार किया जा सकता है।
सार्वजनिक मोबाइल संचार प्रणाली
IEEE 802.1la पहले से ही 5GHz बैंड पर नज़र रख रहा है और OFDM द्वारा हाई-स्पीड डेटा ट्रांसमिशन प्रदान करता है।
निष्कर्ष के रूप में, COFDM मॉड्यूलेशन ने "नॉन-लाइन ऑफ़ साइट" और "मोबाइल" वायरलेस ब्रॉडबैंड ट्रांसमिशन की कठिन समस्याओं को हल कर दिया जब गति 2Mbps से अधिक हो, COFDM उच्च गति पर वीडियो कैप्चर कर सकता है और उच्च गुणवत्ता वाले वास्तविक समय वीडियो प्रसारित कर सकता है, जिससे उपयोगकर्ताओं को समाचार संग्रहण, लाइव प्रसारण, वास्तविक समय निगरानी अनुप्रयोगों में असाधारण स्वतंत्रता प्राप्त होती है।
