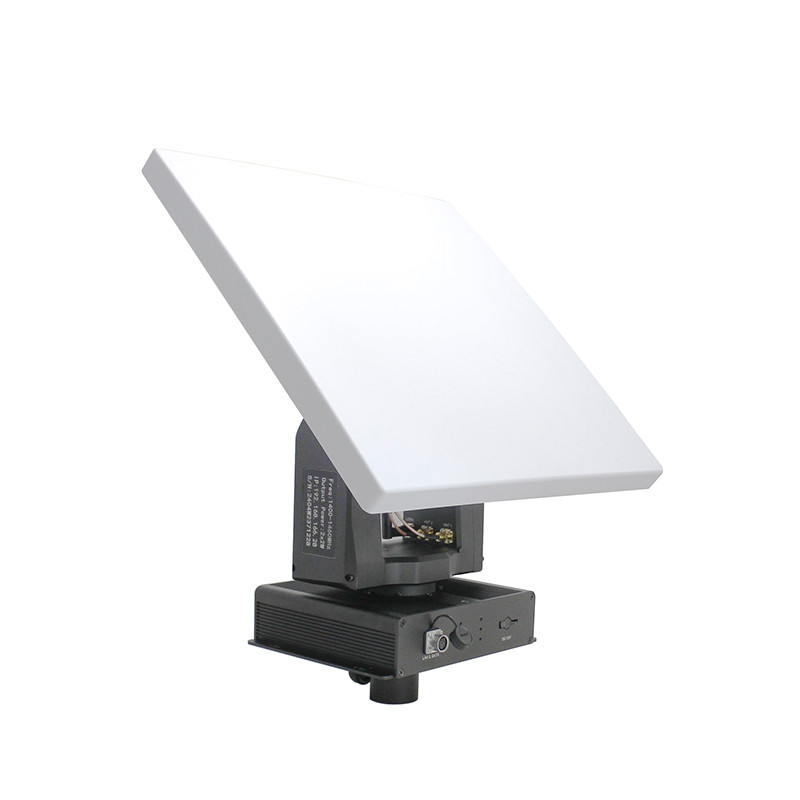

4W मेश डेटा लिंक के साथ लंबी दूरी के यूएवी स्वचालित एंटीना ट्रैकर
परिचय
LKAV-3618DM एक ऑटो ट्रैकिंग एंटीना ग्राउंड स्टेशन है जिसे लंबी दूरी के संचार के लिए डिज़ाइन किया गया है।इसमें एक अंतर्निहित जीपीएस ट्रैकिंग मॉड्यूल है और यूएवी (एयरबोर्न जीपीएस मॉड्यूल) को ट्रैक करने के लिए विभिन्न दिशात्मक एंटीना का समर्थन करता हैसंचार दूरी को बेहतर बनाने के लिए दिशात्मक एंटीना के स्वचालित ट्रैकिंग फ़ंक्शन को लागू करें।जीपीएस मॉड्यूल पारदर्शी संचरण के लिए डेटा लिंक मॉड्यूल को निर्देशांक जानकारी खिलाता हैइसे ग्राउंड स्टेशन को भेजने के बाद ग्राउंड स्टेशन इंगित कोण की गणना करता है।ताकि सबसे अच्छा वायरलेस रिसेप्शन प्रभाव बनाए रखने के लिए ग्राउंड पैनल एंटीना हमेशा यूएवी के साथ संरेखित किया जा सके, इस प्रकार वायरलेस ट्रांसमिशन की दूरी में काफी सुधार हुआ।
विशेषताएं
■ एकीकृत आईपी मेश डेटा मॉड्यूल (MANET)
■ एकीकृत 433MHz 22dBm LoRa मॉड्यूल
■ एकीकृत उच्च-प्रदर्शन पूर्ण-नक्षत्र जीपीएस मॉड्यूल
■ आवृत्ति 1400MHz-1460MHz (350MHz-4GHz अनुकूलन योग्य)
■ 82 एमबीपीएस तक डेटा दर
■ 64 नोड्स तक का समर्थन करता है
■ पूर्ण पारदर्शी आईपी डेटा ट्रांसमिशन
■ टीटीएल सीरियल डेटा का समर्थन करता है
■ AES256 एन्क्रिप्शन का समर्थन करता है
■ उच्च परिशुद्धता वाले इंगित करने के लिए दोहरे सेंसर के साथ।
■ स्टार्टअप पर स्वचालित कैलिब्रेशन एल्गोरिथ्म
■ वैध जीपीएस डेटा प्राप्त करने के बाद स्वचालित रूप से ट्रैकिंग शुरू करता है
■ ट्रिपॉड और सक्शन कप की स्थापना का समर्थन करता है
■ उच्च गुणवत्ता और शक्तिशाली स्टीयरिंग गियर
■ 360 डिग्री की घुमाव रहित स्लिप रिंग
■ कठोर वातावरण में उपयोग के लिए IP65 मजबूत डिजाइन
■ कॉम्पैक्ट पोर्टेबल डिजाइन और सरल संचालन

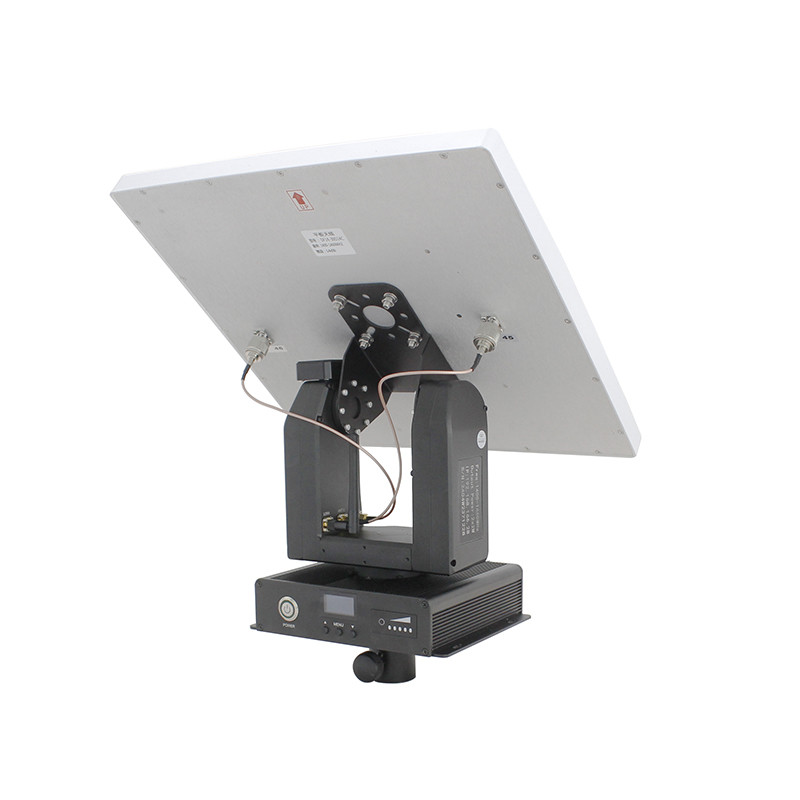

पैनल विवरण
1 दिशात्मक पैनल एंटेना, 14dBi, 1400-1460MHz
2 जीपीएस एंटीना
3 डेटा लिंक एंटेना इंटरफेस 1 और 2, SMA-F
4 लोरा लिंक एंटेना इंटरफ़ेस, एसएमए-एफ
5 एलसीडी डिस्प्ले
6 पावर बटन दबाएँ
7 मेनू, ऊपर और नीचे के बटन
8 तिपाई के लिए आधार
9 बैटरी संकेतक
10 नामपत्रक
विनिर्देश
| आरएफ विशेषताएं | |
| कार्य आवृत्ति | 1400-1460MHz (562-612MHz) |
| चैनल बैंडविड्थ | 2M/5M/10M/20M/40MHz |
| आरएफ चैनल | 2T2R |
| आउटपुट शक्ति | 36dBm (2x2W) |
| पीटीजेड विशेषताएं | |
| मोटर टॉर्क | 30N*m |
| घूर्णन कोण | 360° क्षैतिज, 90° लंबवत |
| कोण सटीकता | ±2° |
| अधिकतम मोटर गति | 0.21s/60° |
| इंटरफेस | |
| आरएफ इंटरफेस | एन*2, एसएमए*1 |
| लैन इंटरफेस | जलरोधक विमानन कनेक्टर |
| पावर इंटरफेस | जलरोधक विमानन कनेक्टर |
| नेटवर्क विशेषताएं | |
| ट्रांसमिशन रेंज | 30-50 किमी |
| थ्रूपुट | 82 एमबीपीएस |
| एन्क्रिप्शन | AES256 |
| भौतिकी/पर्यावरण विशेषताएं | |
| आयाम | 396*306*166 मिमी |
| वजन | 4.8 किलोग्राम (w/ बैटरी) |
| कामकाजी अस्थायी। | -20° ~ +60° |
| आईपी स्तर | IP65 |
| विद्युत विशेषताएं | |
| विद्युत आपूर्ति | 16.8V/5A |
| बिजली की खपत | |
| बैटरी क्षमता | 14.8V/13Ah |
| बैटरी जीवन | 4-6 घंटे |
पैकेज की सामग्री
केवल संदर्भ के लिए, प्रत्येक परियोजना के लिए परिवर्तन के अधीन।
| पद | मॉडल | विवरण | मात्रा |
| 1 | LKAV-3618DM | ग्राउंड स्टेशन | 1 |
| 2 | नहीं | लैन/डेटा केबल 9पिन | 1 |
| 3 | नहीं | पावर केबल 3पिन | 1 |
| 4 | नहीं | पावर एडाप्टर, 16.8V/5A | 1 |
| 5 | नहीं | तिपाई (2 मीटर) | 1 |
