43dBm उच्च शक्ति COFDM वीडियो ट्रांसमीटर HDMI/SDI CVBS इनपुट रैक-माउंट AES26 एन्क्रिप्शन
परिचय
LKAV-1707 एक उच्च शक्ति (43dBm) 2U रैक-माउंट फीचर-समृद्ध COFDM FHD वीडियो ट्रांसमीटर है जिसे विशेष रूप से मांग वाले प्रसारण और वीडियो निगरानी क्षेत्रों के लिए डिज़ाइन किया गया है,यह एक 2U आवास के साथ आता है और HDMI (SDI) और CVBS इनपुट का समर्थन करता है, उच्च गति मोबाइल और शहरी वातावरण सहित सभी वातावरणों में मजबूत वायरलेस वीडियो लिंक स्थापित करने के लिए आदर्श समाधान है।
विशेषताएं
■ उन्नत सीओएफडीएम मॉड्यूलेशन और एच.264 कोडिंग
■ एचडीएमआई/एसडीआई और सीवीबीएस दोहरी इनपुट का समर्थन करता है
■ 43dBm उच्च आउटपुट शक्ति (समायोज्य)
■ 5-15 किमी तक एनएलओएस (शहरी) संचरण दूरी
■ 60-100ms कम सिस्टम विलंबता
■ आसान स्थापना के लिए रैक-माउंटेड डिजाइन
■ मजबूत एल्यूमीनियम मिश्र धातु आवास
विनिर्देश
| ट्रांसमिशन विशेषताएं | |
| मॉड्यूलेशन | सीओएफडीएम |
| मॉड्यूलेशन प्रकार | QPSK ((4QAM), 16QAM, 64QAM |
| कार्य आवृत्ति | 300MHz-2.7GHz (डिफ़ॉल्ट 700MHz) |
| आरएफ आउटपुट पावर | 43dBm (समायोज्य) |
| आरएफ बैंडविड्थ | 2/4/6/8MHz (समायोज्य) |
| एफईसी | 1/2, 2/3, 3/4, 7/8 |
| रखरखाव अंतराल | यहोवा की उपासना करना, 1/4, 1/8, 1/6, 1/32 |
| डेटा विशेषताएं | |
| वीडियो इनपुट |
एचडीएमआई/एसडीआई: 1080 पी/1080i/720 पी/720i... एवीः एनटीएससी ((720x480) / पीएएल ((720x576) |
| वीडियो संपीड़न | एच.264 |
| आरएफ इंटरफेस | N F सिर |
| पैरामीटर नियंत्रण विधि | यूएसबी प्रोग्रामर |
| एन्क्रिप्शन | AES256 (उपयोगकर्ता परिभाषित पासवर्ड) |
| विद्युत विशेषताएं | |
| कार्यरत वोल्टेज | AC 220V |
| शारीरिक विशेषताएं | |
| कार्य वातावरण | -10°C~70°C |
| आयाम | 420*335*88.8 मिमी (2U) |
| वजन | 7.1 किलो |

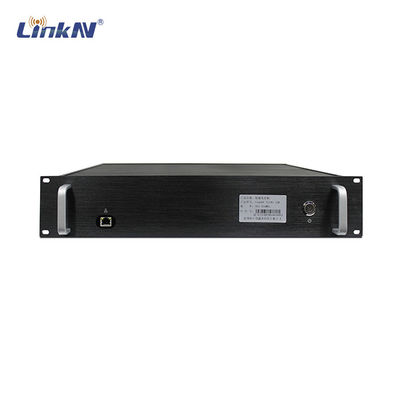

सामने का पैनल
1 प्रोग्रामर पैनल
2 पावर बटन

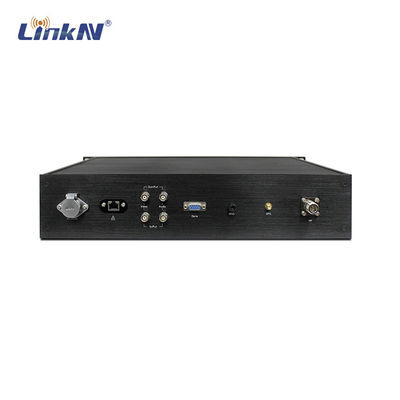

रियर पैनल
1 पावर इनपुट इंटरफेस AC 220V
2 आरक्षित इंटरफेस
3 एचडीएमआई इनपुट इंटरफ़ेस (SDI वैकल्पिक के रूप में)
4 जीएनडी इंटरफेस
5 एंटीना इंटरफेस ️ प्रकार N
अनुप्रयोग परिदृश्य
सीओएफडीएम के फायदे
सीओएफडीएम मॉड्यूलेशन में बहुत मजबूत कमजोरी प्रतिरोध होता है, सीओएफडीएम मॉड्यूलेशन अंतिम उपयोगकर्ता से कई उपवाहक तक संचरण को सक्षम बनाता है,और सिग्नल एक एकल वाहक प्रणाली में रखा सिग्नल की तुलना में बहुत अधिक समय तक रखा जा सकता है, इसलिए सीओएफडीएम में आवेग शोर और तेजी से चैनल क्षीणन प्रतिरोध के लिए एक मजबूत प्रतिरोध है।सीओएफडीएम में आवृत्ति का अधिक उपयोग होता है और उप-चैनलों के रूप में ओवरलैप ऑर्थोगोनल उप-वाहक तरंगों की अनुमति देता है, उप-चैनलों को अलग करने वाले गार्ड बैंड के पारंपरिक उपयोग के बजाय, इसलिए यह आवृत्ति दक्षता में सुधार करता है, और स्पेक्ट्रम संसाधनों के उपयोग को अधिकतम करता है।
उच्च गति डेटा संचरण के लिए, सीओएफडीएम में स्व-अनुकूली मॉड्यूलेशन तंत्र है जो उपवाहकों को विभिन्न मॉड्यूलेशन विधियों जैसे कि क्यूपीएसके, क्यूएएम,विभिन्न चैनल स्थितियों और पृष्ठभूमि शोर के अनुसार 16QAM या 64QAM. यदि स्थिति अच्छी है, तो उच्च दक्षता मॉड्यूलेशन के लिए खुद को अनुकूलित करें, यदि स्थिति खराब है, तो विरोधी हस्तक्षेप मॉड्यूलेशन के लिए अनुकूलित करें।तो यह विश्वसनीय रूप से एक उच्च गति डेटा संचरण के लिए अनुकूल कर सकते हैं.
इसमें इंटर-सिंबल इंटरफेरेंस (आईएसआई) की क्षमता है, आईएसआई डिजिटल संचार में शोर के अलावा प्रमुख हस्तक्षेप है।
विभिन्न अन्य विधियों के साथ संयोजन में उपयोग में आसानी, सीओएफडीएम का उपयोग मॉड्यूलेशन विधि के रूप में किया जा सकता है, इसके अलावा इसे कई प्रकार की बहुविध पहुंच तकनीक के साथ आसानी से जोड़ा जा सकता है,एक ही समय में कई उपयोगकर्ताओं के लिए पहुँच प्रदान करनाआप कई उपयोगकर्ताओं को संचरण के लिए COFDM सूचना प्रौद्योगिकी का एक साथ उपयोग करने की अनुमति दे सकते हैं।
सीओएफडीएम उपकरण के अनुप्रयोग
सीओएफडीएम मॉड्यूलेशन ने 2 एमबीपीएस से अधिक की दर पर वायरलेस ब्रॉडबैंड ट्रांसमिशन की "नॉन-लाइन-ऑफ-आइश" और "मोबाइल" की कठिन समस्याओं को हल किया, इसलिए इसे मोबाइल संचार में व्यापक रूप से लागू किया गया है,डिजिटल ऑडियो प्रसारण परियोजना (डीएबी) जैसे वीडियो प्रसारण और निगरानी प्रणाली, उच्च परिभाषा टीवी (HDTV) प्रसारण, स्वास्थ्य सेवा, मोबाइल संचार (CDMA + OFDM), वायरलेस LAN (IEEE 802.1a), ब्रॉडबैंड वायरलेस एक्सेस (BWA),वास्तविक समय में निगरानी में उच्च गुणवत्ता वाले वीडियो (सैन्य, प्रसारण, सुरक्षा, समुद्री रक्षा और अन्य उद्योग) ।
उच्च गति वास्तविक समय मोबाइल वायरलेस ट्रांसमिशन
यह प्रणाली सार्वजनिक संचार नेटवर्क या निजी संचार नेटवर्क प्रणाली के माध्यम से वास्तविक समय में आपातकालीन दृश्य वीडियो, आवाज, डेटा आदि एकत्र कर सकती है जो प्रत्येक प्रशंसा केंद्र को वितरित की जाती है।कमांड के सभी स्तरों के अधिकारी वास्तविक समय में प्रभावी उपाय करने के लिए सीधे कंप्यूटर से स्थिति को समझ सकते हैं।. इसलिए यह व्यापक रूप से प्राकृतिक आपदा आपातकालीन सेवाओं के लिए लागू किया जाता है. प्रणाली प्रसंस्करण समय का एक बहुत बचाने के लिए और आपदाओं के कारण होने वाले नुकसान को कम करने में मदद कर सकते हैं
वास्तविक समय में समुद्री वायरलेस प्रसारण
समुद्री वायरलेस प्रसारण की वास्तविक समय निगरानी तटीय रक्षा, समुद्री, बंदरगाह निरीक्षण और अन्य उद्योगों के लिए अच्छी है।समुद्री निगरानी क्षेत्र की वास्तविक समय निगरानी को लाइव वीडियो के माध्यम से पूरी प्रक्रिया में हेरफेर किया जा सकता है।यह प्रणाली समुद्री कमान, निगरानी को अधिक कुशल बनाने में मदद कर सकती है।
लाइव प्रसारण वीडियो प्रसारण
जब खेलों का जीवंत प्रसारण किया जाता है, तो सीओएफडीएम प्रसारण से वीडियो की स्पष्टता में काफी सुधार किया जा सकता है।
सार्वजनिक मोबाइल संचार प्रणाली
IEEE 802.1la पहले ही 5GHz बैंड पर नजर रख रहा है और OFDM द्वारा उच्च गति डेटा संचरण प्रदान करता है।
निष्कर्ष के रूप में, सीओएफडीएम मॉड्यूलेशन ने 2 एमबीपीएस से अधिक की गति पर "नॉन-लाइन ऑफ दृष्टि" और "मोबाइल" वायरलेस ब्रॉडबैंड ट्रांसमिशन की कठिन समस्याओं को हल किया,सीओएफडीएम उच्च गति पर वीडियो कैप्चर कर सकता है और उच्च गुणवत्ता वाले वास्तविक समय वीडियो प्रसारित कर सकता है, उपयोगकर्ताओं को समाचार एकत्र करने, लाइव प्रसारण, वास्तविक समय निगरानी अनुप्रयोगों में असाधारण स्वतंत्रता मिलती है।
