LKAV 3624&3203 1.5km UGV वीडियो डेटा लिंक CAN नियंत्रण द्विदिशात्मक ऑडियो डीसी 10-30V
परिचय
एलकेएवी-3624 और 3203 एक शक्तिशाली 8-चैनल वीडियो ट्रांसमिशन सिस्टम है जिसे विशेष रूप से मानव रहित खुदाई, बैकहो लोडर, व्हील लोडर और यूजीवी अनुप्रयोगों के लिए डिज़ाइन किया गया है।इसमें 8 चैनल वीडियो इनपुट (1080p AHD) हैनियंत्रण, ऑडियो एम्बेडिंग, 2x2W आरएफ पावर आउटपुट और 2 किमी एनएलओएस (5-10 किमी एलओएस) तक प्रसारण रेंज के लिए CAN।
विशेषताएं
■ 580±20MHz आवृत्ति समायोज्य
■ 82 एमबीपीएस तक डेटा दर
■ 2x2W आरएफ पावर आउटपुट
■ 2 किमी एनएलओएस (5-10 किमी एलओएस) तक रेंज
■ अंतर्निहित डीवीआर ऐप नियंत्रण और मोड स्विचिंग का समर्थन करता है
■ दो-तरफा ऑडियो का समर्थन करता है
■ CAN नियंत्रण का समर्थन करता है
■ डीसी 10-30 वी पावर इनपुट का समर्थन करता है
■ आरएक्स पर एचडीएमआई आउटपुट
■ एईएस एन्क्रिप्शन का समर्थन करता है
■ जीपीएस समर्थन करता है
■ विमानन एल्यूमीनियम मिश्र धातु के मजबूत आवास
TX विनिर्देश
| कार्य आवृत्ति | 562-612MHz |
| मॉड्यूलेशन | BPSK/QPSK/16-QAM/64-QAM/CCK |
| आरएफ आउटपुट पावर | 36dBm (2x2W) |
| आरएफ बैंडविड्थ | 2M/5M/10M/20MHz/40MHz |
| डिजिटल संवेदनशीलता | 96dBm@5MHz BPSK |
| डेटा दर | 82 एमबीपीएस तक |
| वीडियो इनपुट इंटरफ़ेस | 8x 4-पिन GX12 एविएशन कनेक्टर |
| लैन इंटरफेस | 3x आरजे45 |
| वीडियो प्रारूप | 1080p/1080i/720p/720i |
| वीडियो एन्कोडिंग | H.264/H.265 |
| आरएफ इंटरफेस | एन एफ x2 |
| जीपीएस इंटरफ़ेस | एसएमए एफ x1 |
| माइक्रोफ़ोन इंटरफ़ेस | 3-पिन GX12 एविएशन कनेक्टर |
| स्पीकर इंटरफ़ेस | 3-पिन GX12 एविएशन कनेक्टर |
| CAN इंटरफ़ेस | 2-पिन GX12 एविएशन कनेक्टर |
| एन्क्रिप्शन | एईएस |
| कार्यरत वोल्टेज | डीसी 24 वी (10-30 वी) |
| पावर इंटरफेस | 3-पिन एविएशन कनेक्टर |
| आयाम | 356x200x62 मिमी (एन्टेना के साथ) |
| वजन | 3.45 किलोग्राम (एन्टेना के बिना) |
| कामकाजी अस्थायी। | -20°C~70°C |
| बिजली की खपत | टीबीए |
आरएक्स विनिर्देश
| कार्य आवृत्ति | 562-612MHz |
| मॉड्यूलेशन | BPSK/QPSK/16-QAM/64-QAM/CCK |
| आरएफ आउटपुट पावर | 36dBm (2x2W) |
| आरएफ बैंडविड्थ | 2M/5M/10M/20MHz/40MHz |
| डिजिटल संवेदनशीलता | 96dBm@5MHz BPSK |
| डेटा दर | 82 एमबीपीएस तक |
| वीडियो आउटपुट इंटरफ़ेस | 1x एचडीएमआई |
| लैन इंटरफेस | 1x आरजे45 |
| वीडियो प्रारूप | 1080p/1080i/720p/720i |
| वीडियो डिकोडिंग | H.264/H.265 |
| आरएफ इंटरफेस | एन एफ x2 |
| जीपीएस इंटरफ़ेस | एसएमए एफ x1 |
| पीटीटी माइक्रोफोन इंटरफेस | 2x 3.5 मिमी इयरफोन जैक |
| CAN इंटरफ़ेस | 2-पिन GX12 एविएशन कनेक्टर |
| एन्क्रिप्शन | एईएस |
| कार्यरत वोल्टेज | डीसी 24 वी (10-30 वी) |
| पावर इंटरफेस | 3-पिन एविएशन कनेक्टर |
| आयाम | 483x300x45 मिमी (एन्टेना के साथ) |
| वजन | 3.45 किलोग्राम (एन्टेना के बिना) |
| कामकाजी अस्थायी। | -20°C~70°C |
| बिजली की खपत | टीबीए |
TX फ्रंट पैनल
1 माइक्रोफोन इंटरफ़ेस
2 स्पीकर इंटरफ़ेस
3 CAN इंटरफ़ेस
सिग्नल संकेतक ️ सामान्य रूप से लाल/हरे रंग का त्वरित चमकता हुआ
| संकेतक की स्थिति | सिग्नल शक्ति | |||
| अभी भी हरा | लिंक ठोस है | |||
| लाल/हरे रंग का विराम-विराम से चमकता है | लिंक टूटने वाला है | |||
| अभी भी लाल | लिंक स्थापित नहीं कर सका | |||
| लाल झिलमिलाहट | लिंक स्थिर नहीं है | |||
| एसएनआर | सूचक रंग | झिलमिलाहट की आवृत्ति | टोपोलॉजी रंग | टोपोलॉजी मान |
| 0 | लाल | नहीं | हरी | 0 |
| 1-12 | लाल झिलमिलाहट | ३५०ms | हरी | 1-12 |
| 13-25 | लाल/हरे रंग की चमक | ३५०ms | हरी | 13-25 |
| 26-35 | हरी चमकती | ३५०ms | हरी | 26-35 |
| 36-70 | अभी भी हरा | नहीं | हरी | 36-70 |
| > 70 | लाल झिलमिलाहट | 120ms | हरी | > 70 |
5 पावर बटन दबाएँ ️ चालू/बंद करने के लिए दबाएँ।
6 लैन1 इंटरफेस RJ45.
TX रियर पैनल
1 MESH एंटीना इंटरफेस N F
2 CH1 वीडियो इनपुट 4 पिन GX12, DC 12V पावर आउटपुट के साथ।
3 CH2 वीडियो इनपुट 4 पिन GX12, DC 12V पावर आउटपुट के साथ।
4 CH3 वीडियो इनपुट 4 पिनGX12, DC 12V पावर आउटपुट के साथ।
5 CH4 वीडियो इनपुट 4 पिन GX12, DC 12V पावर आउटपुट के साथ।
6 CH5 वीडियो इनपुट 4 पिन GX12, DC 12V पावर आउटपुट के साथ।
7 CH6 वीडियो इनपुट 4 पिन GX12, DC 12V पावर आउटपुट के साथ।
8 CH7 वीडियो इनपुट 4 पिन GX12, DC 12V पावर आउटपुट के साथ।
9 CH8 वीडियो इनपुट 4 पिन GX12, DC 12V पावर आउटपुट के साथ।
10 जीपीएस एंटेना इंटरफेस SMA F.
11 पावर इनपुट इंटरफेस 3 पिन एविएशन कनेक्टर, DC 10-30V
12 MESH एंटीना इंटरफेस N F
13 LAN2 पोर्ट ¥ RJ45.
14 LAN3 पोर्ट ¥ RJ45.
आरएक्स फ्रंट पैनल
1 पावर बटन दबाएँ ️ चालू/बंद करने के लिए दबाएँ।
2 सिग्नल सूचक
| संकेतक की स्थिति | सिग्नल शक्ति | |||
| अभी भी हरा | लिंक ठोस है | |||
| लाल/हरे रंग का विराम-विराम से चमकता है | लिंक टूटने वाला है | |||
| अभी भी लाल | लिंक स्थापित नहीं कर सका | |||
| लाल झिलमिलाहट | लिंक स्थिर नहीं है | |||
| एसएनआर | सूचक रंग | झिलमिलाहट की आवृत्ति | टोपोलॉजी रंग | टोपोलॉजी मान |
| 0 | लाल | नहीं | हरी | 0 |
| 1-12 | लाल झिलमिलाहट | ३५०ms | हरी | 1-12 |
| 13-25 | लाल/हरे रंग की चमक | ३५०ms | हरी | 13-25 |
| 26-35 | हरी चमकती | ३५०ms | हरी | 26-35 |
| 36-70 | अभी भी हरा | नहीं | हरी | 36-70 |
| > 70 | लाल झिलमिलाहट | 120ms | हरी | > 70 |
3 मोड बटन ️ फुल स्क्रीन, फोर-स्प्लिट स्क्रीन, आठ-स्प्लिट स्क्रीन और नौ-स्प्लिट स्क्रीन मोड के बीच स्विच करने के लिए दबाएं.
4 स्विच बटन पर दबाएं और CAM01, CAM02, CAM03...CAM08 का चयन करें।
5 CAN इंटरफेस 2 पिन एविएशन कनेक्टर
6 इंटरकॉम इंटरफेस K हेड माइक्रोफ़ोन के लिए।

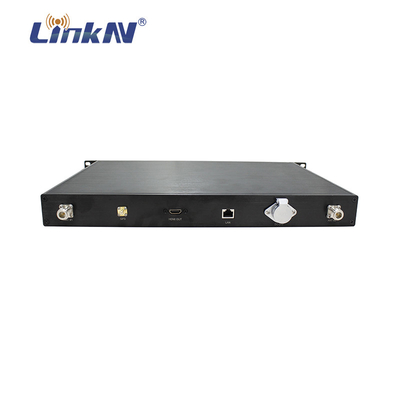

आरएक्स रियर पैनल
1 MESH एंटीना इंटरफेस N F
2 जीपीएस एंटेना इंटरफेस SMA F.
एचडीएमआई आउटपुट इंटरफेस
4 लैन पोर्ट RJ45.
5 पावर इनपुट पोर्ट 3 पिन एविएशन कनेक्टर, DC 10-30V
