LKAV3624 2 किमी वीडियो डेटा लिंक एक्सकेवेटर बैकहो लोडर व्हील लोडर UGV के लिए नियंत्रण कर सकते हैं
परिचय
एलकेएवी-3624 और 3203 एक शक्तिशाली 8-चैनल वीडियो ट्रांसमिशन सिस्टम है जिसे विशेष रूप से मानव रहित खुदाई, बैकहो लोडर, व्हील लोडर और यूजीवी अनुप्रयोगों के लिए डिज़ाइन किया गया है।इसमें 8 चैनल वीडियो इनपुट (1080p AHD) हैनियंत्रण, ऑडियो एम्बेडिंग, 2x2W आरएफ पावर आउटपुट और 2 किमी एनएलओएस (5-10 किमी एलओएस) तक प्रसारण रेंज के लिए CAN।
विशेषताएं
■ 580±20MHz आवृत्ति समायोज्य
■ 82 एमबीपीएस तक डेटा दर
■ 2x2W आरएफ पावर आउटपुट
■ 2 किमी एनएलओएस (5-10 किमी एलओएस) तक रेंज
■ अंतर्निहित डीवीआर ऐप नियंत्रण और मोड स्विचिंग का समर्थन करता है
■ दो-तरफा ऑडियो का समर्थन करता है
■ CAN नियंत्रण का समर्थन करता है
■ डीसी 10-30 वी पावर इनपुट का समर्थन करता है
■ आरएक्स पर एचडीएमआई आउटपुट
■ एईएस एन्क्रिप्शन का समर्थन करता है
■ जीपीएस समर्थन करता है
■ विमानन एल्यूमीनियम मिश्र धातु के मजबूत आवास
TX विनिर्देश
| कार्य आवृत्ति | 562-612MHz |
| मॉड्यूलेशन | BPSK/QPSK/16-QAM/64-QAM/CCK |
| आरएफ आउटपुट पावर | 36dBm (2x2W) |
| आरएफ बैंडविड्थ | 2M/5M/10M/20MHz/40MHz |
| डिजिटल संवेदनशीलता | 96dBm@5MHz BPSK |
| डेटा दर | 82 एमबीपीएस तक |
| वीडियो इनपुट इंटरफ़ेस | 8x 4-पिन GX12 एविएशन कनेक्टर |
| लैन इंटरफेस | 3x आरजे45 |
| वीडियो प्रारूप | 1080p/1080i/720p/720i |
| वीडियो एन्कोडिंग | H.264/H.265 |
| आरएफ इंटरफेस | एन एफ x2 |
| जीपीएस इंटरफ़ेस | एसएमए एफ x1 |
| माइक्रोफ़ोन इंटरफ़ेस | 3-पिन GX12 एविएशन कनेक्टर |
| स्पीकर इंटरफ़ेस | 3-पिन GX12 एविएशन कनेक्टर |
| CAN इंटरफ़ेस | 2-पिन GX12 एविएशन कनेक्टर |
| एन्क्रिप्शन | एईएस |
| कार्यरत वोल्टेज | डीसी 24 वी (10-30 वी) |
| पावर इंटरफेस | 3-पिन एविएशन कनेक्टर |
| आयाम | 356x200x62 मिमी (एन्टेना के साथ) |
| वजन | 3.45 किलोग्राम (एन्टेना के बिना) |
| कामकाजी अस्थायी। | -20°C~70°C |
| बिजली की खपत | टीबीए |
आरएक्स विनिर्देश
| कार्य आवृत्ति | 562-612MHz |
| मॉड्यूलेशन | BPSK/QPSK/16-QAM/64-QAM/CCK |
| आरएफ आउटपुट पावर | 36dBm (2x2W) |
| आरएफ बैंडविड्थ | 2M/5M/10M/20MHz/40MHz |
| डिजिटल संवेदनशीलता | 96dBm@5MHz BPSK |
| डेटा दर | 82 एमबीपीएस तक |
| वीडियो आउटपुट इंटरफ़ेस | 1x एचडीएमआई |
| लैन इंटरफेस | 1x आरजे45 |
| वीडियो प्रारूप | 1080p/1080i/720p/720i |
| वीडियो डिकोडिंग | H.264/H.265 |
| आरएफ इंटरफेस | एन एफ x2 |
| जीपीएस इंटरफ़ेस | एसएमए एफ x1 |
| पीटीटी माइक्रोफोन इंटरफेस | 2x 3.5 मिमी इयरफोन जैक |
| CAN इंटरफ़ेस | 2-पिन GX12 एविएशन कनेक्टर |
| एन्क्रिप्शन | एईएस |
| कार्यरत वोल्टेज | डीसी 24 वी (10-30 वी) |
| पावर इंटरफेस | 3-पिन एविएशन कनेक्टर |
| आयाम | 483x300x45 मिमी (एन्टेना के साथ) |
| वजन | 3.45 किलोग्राम (एन्टेना के बिना) |
| कामकाजी अस्थायी। | -20°C~70°C |
| बिजली की खपत | टीबीए |

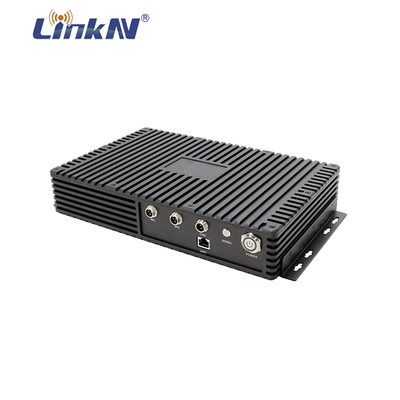

TX फ्रंट पैनल
1 माइक्रोफोन इंटरफ़ेस
2 स्पीकर इंटरफ़ेस
3 CAN इंटरफ़ेस
सिग्नल संकेतक ️ सामान्य रूप से लाल/हरे रंग का त्वरित चमकता हुआ
| संकेतक की स्थिति | सिग्नल शक्ति | |||
| अभी भी हरा | लिंक ठोस है | |||
| लाल/हरे रंग का विराम-विराम से चमकता है | लिंक टूटने वाला है | |||
| अभी भी लाल | लिंक स्थापित नहीं कर सका | |||
| लाल झिलमिलाहट | लिंक स्थिर नहीं है | |||
| एसएनआर | सूचक रंग | झिलमिलाहट की आवृत्ति | टोपोलॉजी रंग | टोपोलॉजी मान |
| 0 | लाल | नहीं | हरी | 0 |
| 1-12 | लाल झिलमिलाहट | ३५०ms | हरी | 1-12 |
| 13-25 | लाल/हरे रंग की चमक | ३५०ms | हरी | 13-25 |
| 26-35 | हरी चमकती | ३५०ms | हरी | 26-35 |
| 36-70 | अभी भी हरा | नहीं | हरी | 36-70 |
| > 70 | लाल झिलमिलाहट | 120ms | हरी | > 70 |
5 पावर बटन दबाएँ ️ चालू/बंद करने के लिए दबाएँ।
6 लैन1 इंटरफेस RJ45.
TX रियर पैनल
1 MESH एंटीना इंटरफेस N F
2 CH1 वीडियो इनपुट 4 पिन GX12, DC 12V पावर आउटपुट के साथ।
3 CH2 वीडियो इनपुट 4 पिन GX12, DC 12V पावर आउटपुट के साथ।
4 CH3 वीडियो इनपुट 4 पिनGX12, DC 12V पावर आउटपुट के साथ।
5 CH4 वीडियो इनपुट 4 पिन GX12, DC 12V पावर आउटपुट के साथ।
6 CH5 वीडियो इनपुट 4 पिन GX12, DC 12V पावर आउटपुट के साथ।
7 CH6 वीडियो इनपुट 4 पिन GX12, DC 12V पावर आउटपुट के साथ।
8 CH7 वीडियो इनपुट 4 पिन GX12, DC 12V पावर आउटपुट के साथ।
9 CH8 वीडियो इनपुट 4 पिन GX12, DC 12V पावर आउटपुट के साथ।
10 जीपीएस एंटेना इंटरफेस SMA F.
11 पावर इनपुट इंटरफेस 3 पिन एविएशन कनेक्टर, DC 10-30V
12 MESH एंटीना इंटरफेस N F
13 LAN2 पोर्ट ¥ RJ45.
14 LAN3 पोर्ट ¥ RJ45.

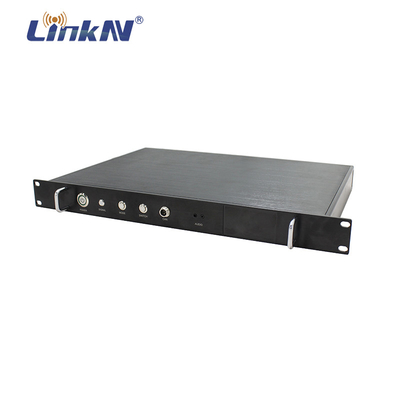

आरएक्स फ्रंट पैनल
1 पावर बटन दबाएँ ️ चालू/बंद करने के लिए दबाएँ।
2 सिग्नल सूचक
| संकेतक की स्थिति | सिग्नल शक्ति | |||
| अभी भी हरा | लिंक ठोस है | |||
| लाल/हरे रंग का विराम-विराम से चमकता है | लिंक टूटने वाला है | |||
| अभी भी लाल | लिंक स्थापित नहीं कर सका | |||
| लाल झिलमिलाहट | लिंक स्थिर नहीं है | |||
| एसएनआर | सूचक रंग | झिलमिलाहट की आवृत्ति | टोपोलॉजी रंग | टोपोलॉजी मान |
| 0 | लाल | नहीं | हरी | 0 |
| 1-12 | लाल झिलमिलाहट | ३५०ms | हरी | 1-12 |
| 13-25 | लाल/हरे रंग की चमक | ३५०ms | हरी | 13-25 |
| 26-35 | हरी चमकती | ३५०ms | हरी | 26-35 |
| 36-70 | अभी भी हरा | नहीं | हरी | 36-70 |
| > 70 | लाल झिलमिलाहट | 120ms | हरी | > 70 |
3 मोड बटन ️ फुल स्क्रीन, फोर-स्प्लिट स्क्रीन, आठ-स्प्लिट स्क्रीन और नौ-स्प्लिट स्क्रीन मोड के बीच स्विच करने के लिए दबाएं.
4 स्विच बटन पर दबाएं और CAM01, CAM02, CAM03...CAM08 का चयन करें।
5 CAN इंटरफेस 2 पिन एविएशन कनेक्टर
6 इंटरकॉम इंटरफेस K हेड माइक्रोफ़ोन के लिए।
आरएक्स रियर पैनल
1 MESH एंटीना इंटरफेस N F
2 जीपीएस एंटेना इंटरफेस SMA F.
एचडीएमआई आउटपुट इंटरफेस
4 लैन पोर्ट RJ45.
5 पावर इनपुट पोर्ट 3 पिन एविएशन कनेक्टर, DC 10-30V
आवेदन
LinkAV के बारे में
यूट्यूब|आधिकारिक वेबसाइट|लिंक्डइन |फेसबुक|अलीबाबा
2005 में स्थापित, लिंकएवी सीओएफडीएम, आईपी मेश और 4 जी-एलटीई श्रृंखला सहित मोबाइल वायरलेस वीडियो/डेटा ट्रांसमिशन सिस्टम के डिजाइन और निर्माण के लिए समर्पित है,पेशेवर इंजीनियरों के एक समूह के साथ अनुकूलित सेवा प्रदान करने के लिए (OEM)लिंकएवी पुलिस/सैन्य से लेकर आम नागरिकों तक, यूएवी से लेकर यूजीवी/रोबोट्स तक, तेल क्षेत्र से लेकर वन तक, विदेशों से लेकर मुख्य भूमि चीन तक के ग्राहकों के विविध और उच्च मांग वाले आधार की सेवा करता है।
लिंकएवी चीन में अभिनव वायरलेस संचार और सूचना प्रणालियों का अग्रणी निर्माता है।हमारे उन्नत डेटा लिंक सिस्टम अनियंत्रित ग्राउंड वाहनों (यूजीवी) जैसे सामरिक मानव रहित प्रणालियों में महत्वपूर्ण संचार के लिए आदर्श हैं।, मानव रहित हवाई वाहन (ड्रोन, यूएवी) और मानव रहित सतह वाहन (यूएसवी) हैं, और इन्हें सबसे पहले पोर्टेबिलिटी और विश्वसनीयता को ध्यान में रखते हुए डिजाइन किया गया है।
हमारे फायदे
■ वायरलेस संचार समाधानों में 15 से अधिक वर्षों का अनुभव।
■ उच्च उत्पाद गुणवत्ता, प्रतिस्पर्धी मूल्य और कम MOQ
■ उत्कृष्ट पूर्व-बिक्री और बिक्री के बाद तकनीकी टीम।
■ त्वरित प्रतिक्रिया और त्वरित वितरण।
■ OEM समर्थित
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: क्या आप एक निर्माता या व्यापारिक कंपनी हैं?
हम वायरलेस ट्रांसमिशन सिस्टम में विशेषज्ञता पेशेवर निर्माता हैं।
प्रश्न 2: मुझे आपको क्यों चुनना चाहिए?
आपको प्रतिस्पर्धी मूल्य, उत्कृष्ट गुणवत्ता, संतुष्ट सेवा और लंबी वारंटी मिलेगी।
प्रश्न 3: मुझे किस प्रकार की उत्पाद सेवा मिल सकती है?
OEM और ODM सेवा।
Q4: आप किस प्रकार की गारंटी प्रदान करते हैं?
हम एक वर्ष की वारंटी और आजीवन रखरखाव प्रदान करते हैं।
प्रश्न 5: भुगतान की शर्तें क्या हैं?
हम बैंक हस्तांतरण, पेपैल या नकदी भुगतान स्वीकार करते हैं।
Q6: पैकेजिंग और शिपिंग?
तटस्थ भूरे रंग का कार्टन और डीएचएल, फेडएक्स, यूपीएस, टीएनटी या हवा/समुद्र द्वारा जहाज।
प्रश्न 7: डिलीवरी में कितना समय लगेगा?
नियमित मॉडल के लिए 1-3 सप्ताह और अनुकूलित मॉडल के लिए 3-5 सप्ताह।
Q8: क्या मैं परीक्षण के लिए 1 नमूना ऑर्डर कर सकता हूँ?
हाँ, हम नमूना आदेश का स्वागत करते हैं, मिश्रित नमूने स्वीकार्य हैं।
Q9: क्या आपके पास कोई MOQ सीमा है?
कोई सीमा नहीं, 1 पीसी स्वीकार्य है।
Q10: क्या उत्पाद पर मेरा लोगो छापना ठीक है?
हाँ, कृपया उत्पादन से पहले हमें औपचारिक रूप से सूचित करें और डिजाइन की पुष्टि पहले
