सैन्य संकीर्ण बैंड पोर्टेबल मेश रेडियो 50-70 किमी वीएचएफ यूएचएफ आईपी67 बैटरी संचालित
परिचय

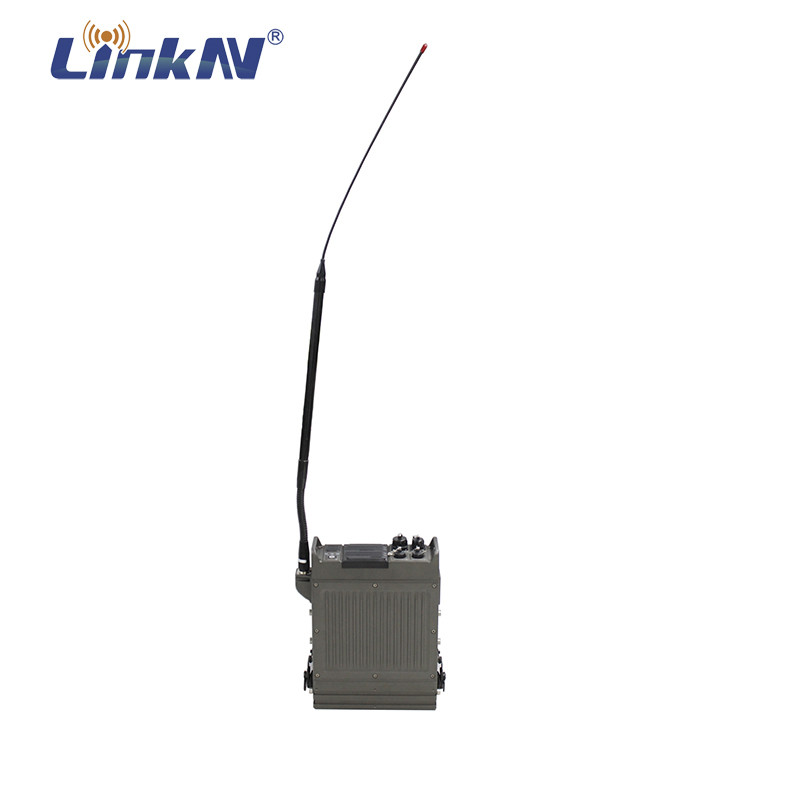

MANET3901 एक MESH संकीर्ण बैंड पोर्टेबल बेस स्टेशन है जिसे विशेष रूप से आपात स्थितियों से निपटने और तेजी से तैनाती करने के लिए डिज़ाइन किया गया है।पूरे डिवाइस सैन्य मानक की गुणवत्ता आवश्यकताओं के अनुसार सभी डाली एल्यूमीनियम संरचना के साथ बनाया गया है, जो IP67 धूल और पानी के प्रतिरोधी की आवश्यकताओं को पूरा करता है, और विभिन्न कठोर कार्य क्षेत्र वातावरण के अनुकूल हो सकता है और उच्च शक्ति संचार की जरूरतों को पूरा कर सकता है।डिवाइस पिग्गीबैक तेजी से तैनाती विधि का समर्थन करता है, स्व-संगठित नेटवर्क सह-आवृत्ति रिले का समर्थन करता है, और विभिन्न विन्यासों के अनुसार अनुकूलित रूप से प्रेषण शक्ति को समायोजित करता है।
विशेषताएं
■फ्लेक्सिबल डिजिटल मोड और एनालॉग मोड स्विचिंग
■पीडीटी/डीएमआर कई कार्य मोड
■8 हॉप्स और 32 नोड्स तक का समर्थन करता है
■आसान चैनल विन्यास
■5 प्रकार के एन्क्रिप्शन का समर्थन करता है (XOR, Enhanced XOR, ARC4, AES256, Dynamic)
■अनुकूली शक्ति उत्पादन
■जीपीएस/बीडू उपग्रह पोजिशनिंग का समर्थन करता है
विनिर्देश
| कार्य दल | वीएचएफ:136-174MHz यूएचएफ:400-480MHz UHF2:450-520MHz UHF3:350-400MHz |
| चैनल मात्रा | 3773 |
| क्षेत्रफल |
स्तर 1 का क्षेत्रफलः 4 स्तर 2 का क्षेत्रफलः 1000 स्तर 3 का क्षेत्रफलः 1000 |
| चैनल चरण | 12.5KHz/25KHz |
| कार्यरत वोल्टेज | 10.8~12.6V |
| बैटरी क्षमता | 16.5Ah |
| बैटरी जीवन (5/5/90) | 21.4 घंटे |
| आवृत्ति स्थिरता | ±0.5 पीपीएम |
| एंटीना प्रतिबाधा | 50 ओम |
| आयाम | 302*218*76 मिमी |
| वजन | ≤5KG (w/ बैटरी) |
| ट्रांसमिशन रेंज | 50-70 किमी (डब्ल्यू/ टॉवर) |
| नेटवर्क क्षमता | 8 हॉप्स और 32 नोड्स तक |
| आउटपुट शक्ति | 3-137dBm |
| 4FSK मॉड्यूलेशन |
12केवल.5kHz डेटाः 7K60FXD 12.5kHz डेटा और आवाजः 7K60FXE |
| एफएम मॉड्यूलेशन | 12.5 kHz:8K50F3E 25 kHz:16K0F3E |
| मॉड्यूलेशन सीमा | ±2.5kHz@12.5kHz ±5.0kHz@25kHz |
| उत्सर्जन स्पर | -36dBm<1 GHz/-30dBm>1 GHz |
| आसन्न चैनल पावर | ≤-60dB |
| संवेदनशीलता | 3%BER≤0.35μV |
| इंटरमॉड्यूलेशन | 60 डीबी |
| आसन्न चैनल चयनशीलता | 60 डीबी |
| झूठा दमन | 70 डीबी |
| ब्लॉक | 90 डीबी |
| संचालित विकिरण | -57dBm |
| जीपीएस पोजिशनिंग सटीकता | क्षैतिज≤10 मीटर (अच्छी सिग्नल स्थिति) |
| टीटीएफएफ (पहला फिक्स) ठंडी शुरुआत | <1 मिनट (अच्छी सिग्नल स्थिति) |
| टीटीएफएफ (पहला फिक्स) हॉट स्टार्ट | <10 सेकंड (अच्छी सिग्नल स्थिति) |
| कामकाजी अस्थायी। | -30°C+70°C |
| भंडारण तापमान. | -40°C+85°C |
| नमी का सबूत | MIL-STD-810C/D/E/F |
| झटके और कंपन का सबूत | MIL-STD-810C/D/E/F |
| धूल और जल प्रतिरोधी | IP67 |

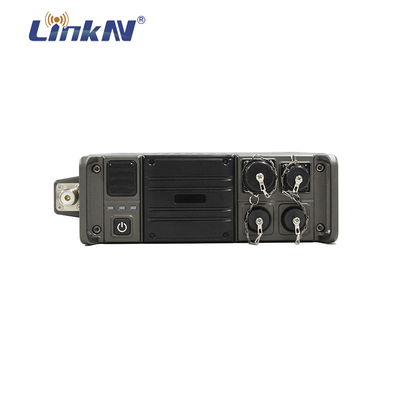

पैनल विवरण
1 एलईडी संकेतक
2 पावर बटन
3 नेटवर्क सूचक
4 एसीसी सहायक उपकरण इंटरफ़ेस
5 लैन इंटरफेस
6 माइक्रोफोन इंटरफ़ेस 1
7 माइक्रोफोन इंटरफ़ेस 2
8 एंटेना इंटरफ़ेस
1 बैटरी स्तर बटन
2 फ्यूज
3 तितली का कंगन
4 बैटरी चार्जिंग इंटरफेस
