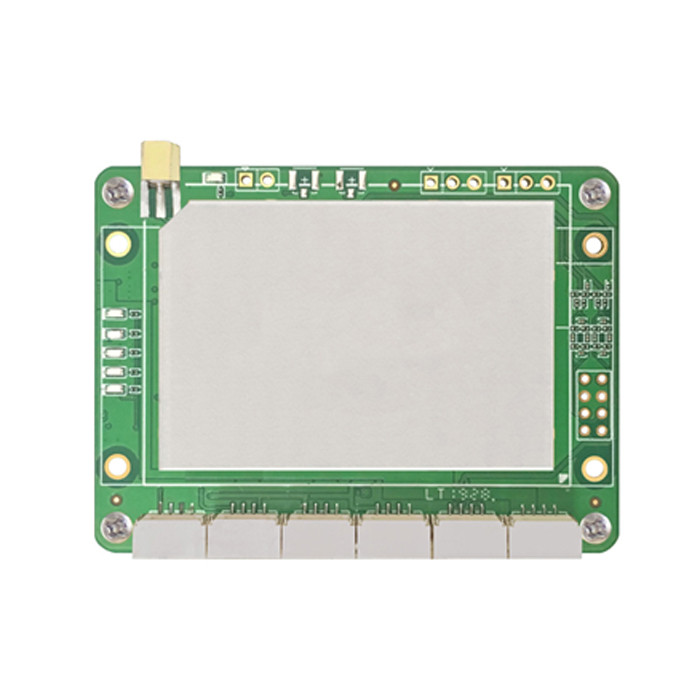

हल्का वजन RS232 OEM मेनबोर्ड 5 किमी यूएवी वीडियो डेटा लिंक मॉड्यूल
5 किमी यूएवी वीडियो डेटा लिंक मॉड्यूल 500mw 350MHz-1800MHz अनुकूलन योग्य
LinkAV के बारे में
2005 में स्थापित, लिंकएवी को सीओएफडीएम, आईपी मेश और 4जी-एलटीई श्रृंखला सहित मोबाइल वायरलेस वीडियो/डेटा ट्रांसमिशन सिस्टम के डिजाइन और निर्माण के लिए समर्पित किया गया है,पेशेवर इंजीनियरों के एक समूह के साथ अनुकूलित सेवा प्रदान करने के लिए (OEM)लिंकएवी पुलिस/सैन्य से लेकर आम नागरिकों तक, यूएवी से लेकर यूजीवी/रोबोट्स तक, तेल क्षेत्र से लेकर वन तक, विदेशों से लेकर मुख्य भूमि चीन तक के विविध, उच्च मांग वाले ग्राहक आधार की सेवा करता है।
लिंकएवी अभिनव वायरलेस संचार और सूचना प्रणालियों का चीन का अग्रणी निर्माता है।हमारे उन्नत डेटा लिंक सिस्टम अनियंत्रित ग्राउंड वाहनों (यूजीवी) जैसे सामरिक मानव रहित प्रणालियों में महत्वपूर्ण संचार के लिए आदर्श हैं।, मानव रहित हवाई वाहन (ड्रोन, यूएवी) और मानव रहित सतह वाहन (यूएसवी) हैं, और उन्हें सबसे पहले पोर्टेबिलिटी और विश्वसनीयता को ध्यान में रखते हुए डिज़ाइन किया गया है।
परिचय
एलकेएवी-6614 एक मिनी साइज का आईपी रेडियो है जो 1400 मेगाहर्ट्ज बैंड पर काम करता है, जिसमें तेजी से गति की स्थिति में भी अच्छी स्थिरता सुनिश्चित करने के लिए फैला हुआ स्पेक्ट्रम है। इसमें 802 फीचर्स हैं।11 प्रोटोकॉल और यूएसबी या नेटवर्क टर्मिनल इंटरफेस के माध्यम से एंड्रॉयड स्मार्ट टर्मिनल जैसे अन्य उपकरणों से जल्दी से जुड़ा जा सकता हैयह 90 एमबीपीएस तक डेटा दर और 2-3 किमी (एनएलओएस ग्राउंड-टू-ग्राउंड) / 10-20 किमी (एलओएस एयर-टू-ग्राउंड) तक ट्रांसमिशन रेंज का समर्थन करता है।लंबी दूरी और उच्च डेटा स्ट्रीम वायरलेस अनुप्रयोगों के लिए आदर्श रूप से उपयुक्त है, जैसे यूएवी/यूएसवी/यूजीवी और वायरलेस निगरानी।
विशेषताएं
■ 350MHz~1800MHz आवृत्ति अनुकूलन योग्य
■ व्यापक स्पेक्ट्रम का समर्थन करता है
■ 2.5/5/10/20/40MHz बैंडविड्थ समायोज्य
■ अधिकतम 90 एमबीपीएस @ 40 मेगाहर्ट्ज थ्रूपुट
■ पूर्ण आईपी पारदर्शी संचरण
■ एक ही समय में वीडियो और डेटा स्ट्रीम का समर्थन करता है
■ 10-20 किमी तक की लंबी दूरी (एलओएस वायु-भूमि)
■ प्रबंधन के लिए वेबयूआई
■ WPA-PSK/WAP2-PSK एन्क्रिप्शन (उपयोगकर्ता परिभाषित पासवर्ड)
■ कॉम्पैक्ट आकार और हल्का वजन
विनिर्देश
| आवृत्ति | 1412MHz~1462MHz (350MHz-1800MHz अनुकूलन योग्य) |
| आरएफ बैंडविड्थ | 2.5M/5M/10M/20M/40MHz |
| आउटपुट शक्ति | 27dBm |
| संवेदनशीलता दिखाना | अधिकतम -96dBm@20MHz 6Mbps |
| अधिकतम आउटपुट | अधिकतम 90Mbps@40MHz |
| मॉड्यूलेशन प्रकार |
BPSK, QPSK, CCK, OFDM, COFDM, 16-QAM, 32-QAM, 64-QAM |
| प्रबंधन | वेबयूआई |
| आरएफ इंटरफेस | एमएमसीएक्स |
| चैनल संख्या | 14 |
| ईथरनेट इंटरफ़ेस | 1x ईथरनेट (100 एम) |
| सीरियल पोर्ट | 1xTTL, 1xRS232 |
| बाउड दर | 1200 बीपीएस ~ 115200 बीपीएस (डिफ़ॉल्ट 115200 बीपीएस) |
| एन्क्रिप्शन | WPA-PSK/WAP2-PSK (उपयोगकर्ता-परिभाषित) |
| पावर इनपुट | 9-24V |
| बिजली की खपत | औसत 3-37dBm, अधिकतम 8W |
| आयाम | 62 x 45.3 x 7 मिमी (L x W x H) |
| वजन | 20 ग्राम |
| कामकाजी अस्थायी। | -40°C ~ +65°C |
| कार्यशील आर्द्रता | 5% ~ 95% (गैर संक्षेपण) |
| भंडारण तापमान. | -40°C ~ +85°C |
आरएफ पैरामीटर
| TX | ||||||||||||||
| पद | मॉड्यूलेशन प्रकार | डाटा दर (20MHz) | आउटपुट शक्ति | |||||||||||
| 0 | बीपीएसके | 7.2 एमबीपीएस | 27dBm | |||||||||||
| 1 | QPSK | 14.2 एमबीपीएस | 27dBm | |||||||||||
| 2 | QPSK | 21.7 एमबीपीएस | 27dBm | |||||||||||
| 3 | 16-QAM | 28.9 एमबीपीएस | 27dBm | |||||||||||
| 4 | 16-QAM | 43.3 एमबीपीएस | 27dBm | |||||||||||
| 5 | 64-QAM | 57.8 एमबीपीएस | 26dBm | |||||||||||
| 6 | 64-QAM | 65.0 एमबीपीएस | 25dBm | |||||||||||
| 7 | 64-QAM | 72.2 एमबीपीएस | 25dBm | |||||||||||
| आरएक्स | ||||||||||||||
| पद | मॉड्यूलेशन प्रकार | डाटा दर (20MHz) | संवेदनशीलता | |||||||||||
| 0 | बीपीएसके | 7.2 एमबीपीएस | -97dBm | |||||||||||
| 1 | QPSK | 14.2 एमबीपीएस | -97dBm | |||||||||||
| 2 | QPSK | 21.7 एमबीपीएस | -95dBm | |||||||||||
| 3 | 16-QAM | 28.9 एमबीपीएस | -92dBm | |||||||||||
| 4 | 16-QAM | 43.3 एमबीपीएस | -91dBm | |||||||||||
| 5 | 64-QAM | 57.8 एमबीपीएस | -87dBm | |||||||||||
| 6 | 64-QAM | 65.0 एमबीपीएस | -84dBm | |||||||||||
| 7 | 64-QAM | 72.2 एमबीपीएस | -80dBm | |||||||||||
| चैनल | ||||||||||||||
| नहर | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | |||
| आवृत्ति | 1412 | 1417 | 1422 | 1427 | 1432 | 1437 | 1442 | 1447 | 1452 | 1457 | 1462 | |||

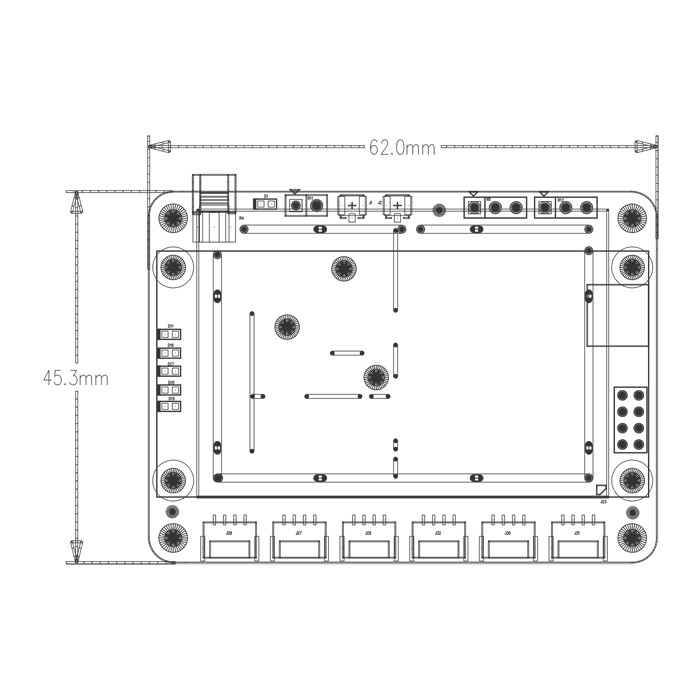

आयाम
पैनल विवरण
1 आरएफ इंटरफेस - एमएमसीएक्स
2 टीटीएल सीरियल पोर्ट (4-पिन)
3 RS232 सीरियल पोर्ट (4-पिन)
4 यूएसबी पोर्ट (4-पिन)
5 यूएसबी पोर्ट (4-पिन)
6 ईथरनेट पोर्ट (4-पिन)
7 पावर पोर्ट (4-पिन)
8 एचडीएमआई पोर्ट (आरक्षित)
9 आंतरिक सीरियल पोर्ट (आरक्षित)
आवेदन
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: क्या आप एक निर्माता या व्यापारिक कंपनी हैं?
हम वायरलेस ट्रांसमिशन सिस्टम में विशेषज्ञता पेशेवर निर्माता हैं।
प्रश्न 2: मुझे आपको क्यों चुनना चाहिए?
आपको प्रतिस्पर्धी मूल्य, उत्कृष्ट गुणवत्ता, संतुष्ट सेवा और लंबी वारंटी मिलेगी।
प्रश्न 3: मुझे किस प्रकार की उत्पाद सेवा मिल सकती है?
OEM और ODM सेवा।
Q4: आप किस प्रकार की गारंटी प्रदान करते हैं?
हम एक वर्ष की वारंटी और आजीवन रखरखाव प्रदान करते हैं।
प्रश्न 5: भुगतान की शर्तें क्या हैं?
हम बैंक हस्तांतरण, पेपैल या नकदी भुगतान स्वीकार करते हैं।
प्रश्न 6: पैकेजिंग और शिपिंग?
तटस्थ भूरे रंग का कार्टन और डीएचएल, फेडएक्स, यूपीएस, टीएनटी या हवा/समुद्र द्वारा जहाज।
प्रश्न 7: डिलीवरी में कितना समय लगेगा?
नियमित मॉडल के लिए 1-3 सप्ताह और अनुकूलित मॉडल के लिए 3-5 सप्ताह।
Q8: क्या मैं परीक्षण के लिए 1 नमूना ऑर्डर कर सकता हूँ?
हाँ, हम नमूना आदेश का स्वागत करते हैं, मिश्रित नमूने स्वीकार्य हैं।
Q9: क्या आपके पास कोई MOQ सीमा है?
कोई सीमा नहीं, 1 पीसी स्वीकार्य है।
Q10: क्या उत्पाद पर मेरा लोगो छापना ठीक है?
हाँ, कृपया उत्पादन से पहले हमें औपचारिक रूप से सूचित करें और पहले डिजाइन की पुष्टि करें।
