1.5 किमी यूजीवी वीडियो ट्रांसमीटर एफएचडी वीडियो और डेटा सीओएफडीएम एच.264 एईएस256 एन्क्रिप्शन
परिचय
LKAV-1615 एक शक्तिशाली COFDM वायरलेस ट्रांसमीटर है जिसे विशेष रूप से UGV/रोबोट अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह वीडियो मल्टीप्लेक्सिंग, वीडियो भेजने और डेटा स्ट्रीम भेजने/प्राप्त करने को एकीकृत करता है। यह विविध वीडियो मोड, H.264 एन्कोडिंग, विभिन्न मोड अनुकूली, 1080P तक रिज़ॉल्यूशन, चमकीले रंग, कम विलंबता और सुचारू वीडियो का समर्थन करता है। अंतर्निहित डेटा मॉड्यूल नियंत्रण स्टेशन द्वारा भेजे गए डेटा को प्राप्त कर सकता है, संसाधित कर सकता है और निष्पादित कर सकता है। यह कुछ परिधीय संवेदी उपकरणों जैसे गैस सेंसर, डिटेक्टर आदि का भी समर्थन करता है। पता लगाया गया डेटा नियंत्रण स्टेशन पर वापस प्रेषित किया जाता है और वास्तविक समय में प्रदर्शित किया जाता है, जो कमांडरों के लिए समय पर निर्णय लेने के लिए सुविधाजनक होता है।
विशेषताएँ
■वीडियो स्ट्रीम आवृत्ति 200-800 मेगाहर्ट्ज
■डेटा स्ट्रीम आवृत्ति 410-500 मेगाहर्ट्ज
■आउटपुट पावर 2W (वीडियो)
■रेंज 1-3 किमी LOS को कवर करती है
■2-8MHz बैंडविड्थ समायोज्य
■उन्नत COFDM और H.264 वीडियो संपीड़न प्रौद्योगिकियाँ
■चयन के लिए आरएस232/485/टीटीएल
■उच्च वीडियो गुणवत्ता और एकाधिक वीडियो प्रारूपों का समर्थन करता है
■मजबूत एल्यूमीनियम मिश्र धातु संलग्नक
विनिर्देश
| वीडियो आवृत्ति | 200-800 मेगाहर्ट्ज अनुकूलन योग्य |
| वीडियो आउटपुट पावर | 33डीबीएम |
| वीडियो बैंडविड्थ | 2-8 मेगाहर्ट्ज समायोज्य |
| एफईसी | 1/2, 2/3, 3/4, 5/6, 7/8 |
| गार्ड अंतराल | 1/4, 1/8, 1/16, 1/32 |
| कवर रेंज | 1-3 किमी एलओएस (जमीन से जमीन) |
| डेटा आवृत्ति | 410-500 मेगाहर्ट्ज अनुकूलन योग्य |
| डेटा बैंडविड्थ | 9600बीपीएस |
| वीडियो इनपुट | बीएनसी: 3x1080p, 3x720p, 3x960H |
| वीडियो संपीड़न | 264 |
| आरएफ कनेक्टर | एन महिला |
| नियंत्रण विधि | एलईडी डिजिटल नियंत्रण कक्ष |
| डेटा पोर्ट | आरएस232 |
| कूटलेखन | एईएस256 |
| पावर इनपुट | डीसी 12वी बाहरी विद्युत आपूर्ति |
| कार्यशील वोल्टेज | डीसी 12वी |
| कार्यशील वर्तमान | ≤2.5@12V) |
| बिजली की खपत | ≤High Power |
| DIMENSIONS | 56*250*180मिमी (एंटीना के बिना) |
| कार्यशील तापमान. | -20℃~+60℃ |
| वज़न | 2.1 किग्रा (एंटीना के बिना) |

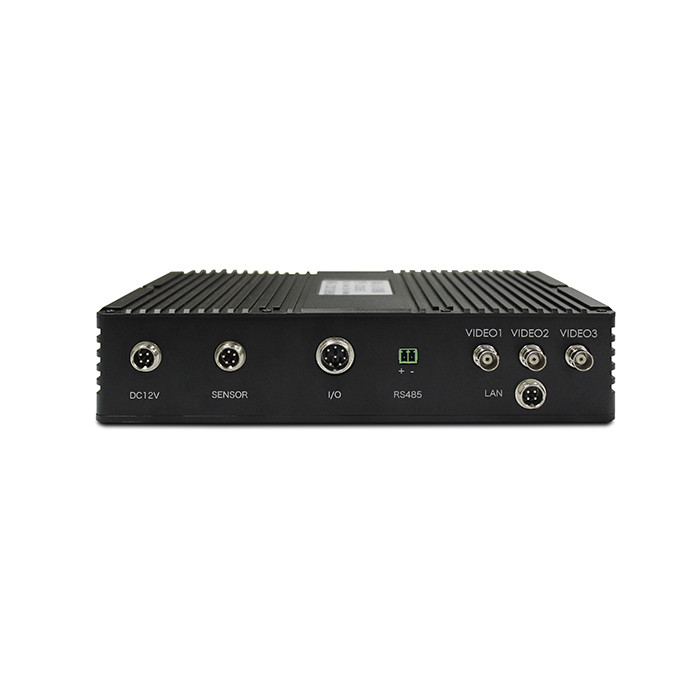

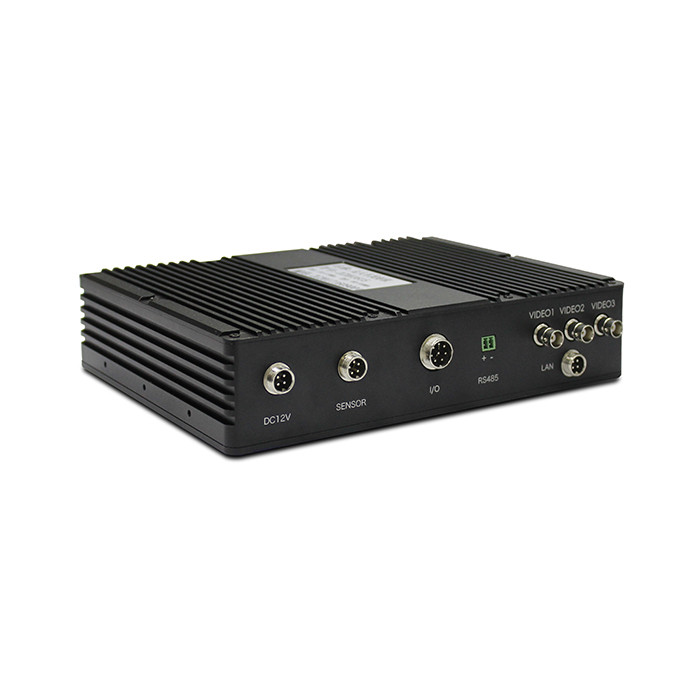

पैनल विवरण
1. पावर इनपुट और डेटा पोर्ट - DC 12V/5A, RS232
2. सेंसर पोर्ट - गैस सेंसर डेटा इंटरफ़ेस (RS232)
3. एमआईसी पोर्ट - ऑडियो इनपुट
4. वीडियो1 पोर्ट - बीएनसी इंटरफ़ेस, वीडियो इनपुट 1 (विज़िबल लाइट)
5. वीडियो2 पोर्ट - बीएनसी इंटरफ़ेस, वीडियो इनपुट 2 (इन्फ्रारेड)
6. वीडियो3 पोर्ट - बीएनसी इंटरफ़ेस, वीडियो इनपुट 3 (फिशआई)
7. आरएफ-डी एंटीना इंटरफ़ेस - एन महिला, डेटा भेजना/प्राप्त करना
8. यूएसबी इंटरफ़ेस - मापदंडों को समायोजित करने के लिए नियंत्रण बॉक्स से कनेक्ट करें
9. वीडियो स्ट्रीम संकेतक - बिजली चालू होने पर लाल रोशनी करता है, और सामान्य काम के दौरान हरी रोशनी चमकाता है, सिग्नल जितना मजबूत होगा, फ्लैश उतना ही तेज होगा।
10. आरएफ-वी एंटीना इंटरफ़ेस - एन महिला, वीडियो भेजना
संचार प्रोटोकॉल
यूजीवी ड्राइवर बोर्ड संचार प्रोटोकॉल
डिवाइस से कनेक्ट करने के लिए RS232 बस का उपयोग करते समय, निम्नलिखित प्रोटोकॉल प्रारूप का पालन किया जाता है:
बॉड दर: 19200;
कॉन्फ़िगरेशन: 1 स्टॉप बिट, 8 डेटा बिट्स, कोई समता जांच नहीं;
भेजने का चक्र: 100 एमएस, नियमित रूप से डेटा भेजना;
नोट: डेटा यूजीवी के नियंत्रण बोर्ड से भेजा जाता है;
प्रारूप इस प्रकार है:
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| फ़्रेम हेडर | स्रोत | गंतव्य | दिल की धड़कन | सीएमडी1 | सीएमडी2 | सीएमडी3 | ड्राइव 1 | ड्राइव 2 | पीटीजेड |
| 0x7E | 0x02 | 0x03 | |||||||
| 10 | 11 | 12 | 13 | 14-15 | |||||
| पानी की बंदूक | आरक्षित 1 | आरक्षित 2 | जाँच करना | फ़्रेम अंत | |||||
| 0डी 0ए | |||||||||
विस्तृत परिभाषा इस प्रकार है:
■फ़्रेम हेडर: 1 बाइट, 0x7e पर निश्चित।
■स्रोत: 1 बाइट, 0x02 पर निश्चित।
■गंतव्य: 1 बाइट, 0x03 पर निश्चित।
■दिल की धड़कन: 1 बाइट. डेटा भेजने से पहले दिल की धड़कन का मान 1 बढ़ा दिया जाता है, जिसका उपयोग नए डेटा के निर्णय के रूप में किया जाता है। यदि प्राप्तकर्ता के दिल की धड़कन नहीं बदलती है, तो डेटा अपडेट नहीं होता है। अधिकतम मान 249 है, और अधिकतम मान पर पहुंचने के बाद इसे शून्य पर रीसेट कर दिया जाता है।
■सीएमडी1 डेटा: 1 बाइट.
Bit0: वाहन यात्रा नियंत्रण स्विच बिट। जब मान 1 होता है, तो वाहन यात्रा नियंत्रण चालू होता है; जब यह 0 होता है, तो वाहन यात्रा नियंत्रण बंद हो जाता है।
बिट1: हेडलाइट स्विच बिट। जब यह 1 होता है, तो हेडलाइट चालू होती है; जब यह 0 होता है, तो हेडलाइट बंद हो जाती है।
Bit2: आपातकालीन स्टॉप स्विच बिट। आपातकालीन स्टॉप तब चालू होता है जब यह 1 होता है, और यह सामान्य रूप से तब काम करता है जब यह 0 होता है।
Bit3: जल इनलेट वाल्व स्विच बिट, जब यह 1 होता है, तो वाल्व खुला होता है, जब यह 0 होता है, तो वाल्व बंद हो जाता है।
बिट4: उच्च और निम्न गति वाले बिट्स, 1 होने पर उच्च गति और 0 होने पर निम्न गति
Bit5: अलार्म बिट. जब यह बिट 1 होता है, तो अलार्म जारी हो जाता है। जब यह 0 होता है, तो अलार्म रद्द कर दिया जाता है।
Bit6: यह बिट 0 है।
Bit7: यह बिट 0 है.
■सीएमडी2 डेटा: 1 बाइट.
Bit0: पिक्चर मोड, फोर-इन-वन पिक्चर और सिंगल पिक्चर एक-दूसरे से स्विच किए जाते हैं। जब यह बिट 1 होता है, तो इसका मतलब है कि वीडियो मोड को स्विच करने की आवश्यकता है, और जब यह 0 है, तो इसका मतलब है कि यह अमान्य है।
Bit1: इसका मतलब है स्क्रीन को स्विच करना। जब यह बिट 1 होता है, तो इसका मतलब अगली वीडियो स्क्रीन को स्विच करना है। जब यह 0 है, तो इसका मतलब है कि यह अमान्य है।
बिट2: ओएसडी नियंत्रण बिट। जब यह बिट 1 होता है, तो OSD चालू होता है, और जब यह 0 होता है, तो OSD बंद हो जाता है।
Bit3: वीडियो रिकॉर्ड करना प्रारंभ करें. जब यह बिट 1 होता है, तो इसका मतलब वीडियो रिकॉर्डिंग शुरू करना होता है, जब यह 0 होता है, तो इसका मतलब रिकॉर्डिंग बंद करना होता है।
Bit4: स्प्रे मोड. जब यह बिट 1 होता है, तो स्प्रे मोड चालू हो जाता है, और जब यह 0 होता है, तो स्प्रे मोड बंद हो जाता है।
Bit5: स्वचालित अग्नि खोज मोड। जब यह बिट 1 होता है, तो इसका मतलब है कि स्वचालित फायर फाइंडिंग मोड चालू है, और जब यह 0 है, तो इसका मतलब है कि यह बंद है।
Bit6: यह बिट 0 है।
Bit7: यह बिट 0 है.
■सीएमडी3 डेटा: 1 बाइट.
Bit0-Bit7: 0.
■ड्राइव 1 डेटा: 1 बाइट, डेटा 0 ~ 127 का अर्थ है पीछे की ओर चलना, 128 ~ 255 का अर्थ है आगे की ओर चलना। वास्तव में, गलत संचालन को रोकने के लिए, पीछे की ओर चलने का डेटा मान 0 ~ 100 है और आगे चलने का डेटा मान 150 ~ 250 है। पार्सिंग अंत डेटा को आगे या पीछे का न्याय कर सकता है। मान को गति मान (100 स्तर) के रूप में समायोजित किया जा सकता है। यदि इसे एक समान गति से चलने के लिए डिज़ाइन किया गया है, तो केवल दिशा निर्धारित की जा सकती है।
■ड्राइव 2 डेटा: 1 बाइट। 0 से 127 तक का डेटा बाईं ओर चलने का संकेत देता है, और 128 से 250 दाईं ओर चलने का संकेत देता है। दरअसल, गलत संचालन को रोकने के लिए, बाएं चलने का डेटा मान 0 ~ 100 है और दाएं चलने का डेटा मान 150 ~ 250 है। पार्सिंग अंत डेटा को बाएं या दाएं पर आंक सकता है। मान का आकार गति मान (100 स्तर) के रूप में समायोजित किया जा सकता है। यदि इसे एक समान गति से चलने के लिए डिज़ाइन किया गया है, तो केवल दिशा निर्धारित की जा सकती है।
■पीटीजेड नियंत्रण डेटा: 1 बाइट।
Bit0: PTZ नियंत्रण स्विच बिट। जब यह 1 होता है, तो पीटीजेड नियंत्रित होता है। जब यह 0 होता है, तो यह अमान्य होता है और रुक जाता है।
बिट1: जब यह 1 होता है, तो जिम्बल बाईं ओर घूमता है; जब यह 0 होता है, तो यह अमान्य होता है और रुक जाता है।
बिट2: जब यह 1 होता है, तो जिम्बल दाईं ओर घूमता है; जब यह 0 होता है, तो यह अमान्य होता है और रुक जाता है।
बिट3: जब यह 1 होता है, तो जिम्बल ऊपर की ओर घूमता है; जब यह 0 होता है, तो यह अमान्य होता है और रुक जाता है।
बिट4: जब यह 1 होता है, तो जिम्बल नीचे की ओर घूमता है; जब यह 0 होता है, तो यह अमान्य होता है और रुक जाता है।
बिट5: पीटीजेड 1 होने पर बढ़ता है; 0 होने पर यह अमान्य है, रुक जाता है।
बिट6: जिम्बल 1 होने पर उतरता है; यह तब अमान्य है जब यह 0 हो और रुक जाए।
Bit7: PTZ रीसेट बिट। जब यह 1 होता है, तो PTZ को आरंभीकरण में पुनर्स्थापित किया जाता है।
■जल तोप नियंत्रण डेटा: 1 बाइट।
Bit0: वॉटर कैनन स्टार्ट बिट। 1 होने पर पानी की बौछार शुरू हो जाती है; 0 होने पर यह अमान्य है।
बिट1: जब यह 1 होता है, तो वॉटर कैनन को बाईं ओर घुमाया जाता है; जब यह 0 होता है, तो यह अमान्य होता है और रुक जाता है।
बिट2: जब यह 1 होता है, तो वॉटर कैनन दाईं ओर घूमती है; जब यह 0 होता है, तो यह अमान्य होता है और रुक जाता है।
बिट3: 1 होने पर वॉटर कैनन ऊपर की ओर घूमती है; 0 होने पर यह अमान्य है और रुक जाता है।
बिट4: 1 होने पर वॉटर कैनन नीचे की ओर घूमती है; 0 होने पर यह अमान्य है, रुक जाता है।
Bit5: वॉटर कैनन को 1 होने पर चालू किया जाता है और 0 होने पर इसे बंद कर दिया जाता है।
बिट6: 1 होने पर वॉटर कैनन ऊपर उठती है; 0 होने पर यह अमान्य है, रुक जाता है
बिट7: 1 होने पर पानी की बौछार उतरती है; यह तब अमान्य है जब यह 0 हो और रुक जाए
■रिज़र्व 1 और रिज़र्व 2: ये आरक्षित मान हैं और इन्हें 0 पर सेट किया जा सकता है।
■जांचें: चेक बाइट से पहले डेटा के सभी बाइट्स के विशेष या परिणाम।
■फ़्रेम का अंत: क्रमशः 2 बाइट्स, 0x0d और 0x0a।
नोट: कार-साइड कंट्रोल बोर्ड द्वारा कार-साइड ड्राइव बोर्ड को भेजे गए डेटा में से, ड्राइव बोर्ड को जिस डेटा की आवश्यकता नहीं होती है, उसे कार-साइड कंट्रोल बोर्ड पर वैसे ही लौटा दिया जाता है।
यूजीवी नियंत्रण बोर्ड संचार प्रोटोकॉल
■बॉड दर: 19200
■कॉन्फ़िगरेशन: 1 स्टॉप बिट, 8 डेटा बिट्स, कोई समता नहीं
■भेजने का चक्र: 100 एमएस, नियमित रूप से डेटा भेजना
नोट: डेटा यूजीवी ड्राइवर बोर्ड द्वारा भेजा जाता है।
प्रारूप इस प्रकार है:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| फ़्रेम हेडर |
|
गंतव्य |
|
|
|
बैटरी प्रतिशत | बैटरी का तापमान | परिवेश का तापमान | ||||
|
|
|
|
|
|
|
|||||||
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| बैटरी करंट |
|
रडार रेंजिंग | बाएँ और दाएँ झुकाव कोण | आगे और पीछे झुकाव कोण |
|
फ़्रेम अंत | ||||||
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|||||||||||
विस्तृत विवरण:
■फ़्रेम हेडर: 1 बाइट, 0x7e पर निश्चित।
■स्रोत पता: 1 बाइट, 0x03 पर निश्चित।
■गंतव्य पता: 1 बाइट, 0x02 पर निश्चित।
■दिल की धड़कन: 1 बाइट. डेटा भेजने से पहले दिल की धड़कन का मान 1 बढ़ा दिया जाता है, जिसका उपयोग नए डेटा के निर्णय के रूप में किया जाता है। यदि प्राप्तकर्ता के दिल की धड़कन नहीं बदलती है, तो डेटा अपडेट नहीं होता है। अधिकतम मान 249 है, और अधिकतम मान पर पहुंचने के बाद इसे शून्य पर रीसेट कर दिया जाता है।
■सीएमडी1:
Bit0: वाहन यात्रा नियंत्रण स्विच बिट। जब मान 1 होता है, तो वाहन यात्रा नियंत्रण चालू होता है; जब यह 0 होता है, तो वाहन यात्रा नियंत्रण बंद हो जाता है।
Bit1: PTZ प्रारंभ बिट। जब मान 1 होता है, तो इसका मतलब है कि PTZ शुरू हो जाता है, जब यह 0 है, तो इसका मतलब है कि यह रुक जाता है।
Bit2: वॉटर कैनन स्टार्ट बिट। जब मान 1 होता है, तो पानी की बौछार शुरू कर दी जाती है, और जब 0 होता है, तो पानी की बौछार बंद कर दी जाती है।
Bit3: उच्च और निम्न गति वाले बिट्स, 1 होने पर उच्च गति और 0 होने पर निम्न गति।
Bit4: ऑटो-पेंडुलम मोड बिट। जब यह 1 होता है, तो इसका मतलब है कि ऑटो-पेंडुलम मोड चालू है, और जब यह 0 है, तो इसका मतलब है कि यह बंद है।
Bit5: स्प्रे मोड बिट. जब यह 1 होता है, तो यह इंगित करता है कि स्प्रे मोड चालू है, और जब यह 0 है, तो यह इंगित करता है कि यह बंद है।
Bit6: स्वचालित आग का पता लगाने की स्थिति। जब यह 1 होता है, तो इसका मतलब है कि स्वचालित फायर डिटेक्शन मोड चालू है, और जब यह 0 है, तो इसका मतलब है कि स्वचालित फायर डिटेक्शन मोड बंद है।
Bit7: यह बिट 0 है.
■सीएमडी2:
Bit0: हेडलाइट स्विच सिग्नल। जब मान 1 होता है, तो हेडलाइट्स चालू हो जाती हैं। जब मान 0 होता है, तो हेडलाइट बंद हो जाती हैं।
Bit1: अलार्म सिग्नल स्विच बिट। जब मान 1 होता है, तो यह इंगित करता है कि अलार्म चालू कर दिया गया है। जब यह 0 होता है, तो यह इंगित करता है कि अलार्म बंद हो गया है।
Bit2 ~ Bit7: आरक्षित, यह 0 है।
■बैटरी प्रतिशत: 2 बाइट्स, एक अहस्ताक्षरित पूर्णांक मान, 0 से 100 तक। इकाई:%, जो बैटरी प्रतिशत को इंगित करता है।
■बैटरी तापमान: 2 बाइट्स, एक अहस्ताक्षरित पूर्णांक मान, 0 से 100 तक, इकाई: डिग्री सेल्सियस, जो बैटरी तापमान मान का प्रतिनिधित्व करता है।
■परिवेश तापमान: 2 बाइट्स, अहस्ताक्षरित पूर्णांक मान, 0 से 100 तक, इकाई: डिग्री सेल्सियस, जो परिवेश तापमान मान का प्रतिनिधित्व करता है।
■बैटरी करंट: 2 बाइट्स, एक अहस्ताक्षरित पूर्णांक मान, 0 से 100 तक, इकाई: ए, जो बैटरी करंट मान का प्रतिनिधित्व करता है।
■वाहन की गति: 2 बाइट्स, एक अहस्ताक्षरित पूर्णांक मान, 0 से 50 तक, इकाई: एम/एस, जो वाहन की गति मान का प्रतिनिधित्व करता है। ध्यान दें कि दशमलव मान का प्रतिनिधित्व करने के लिए, यह मान वास्तविक गति मान को 10 से गुणा किया जाता है।
■रडार रेंज: 2 बाइट्स, एक अहस्ताक्षरित पूर्णांक मान, 0 से 500 तक, इकाई: मी, जो दूरी मान का प्रतिनिधित्व करता है। ध्यान दें कि दो दशमलव स्थानों का प्रतिनिधित्व करने के लिए, यह मान वास्तविक गति मान को 100 से गुणा किया जाता है।
■बाएँ और दाएँ झुकाव कोण: 2 बाइट्स, हस्ताक्षरित पूर्णांक मान, मान सीमा: -1000 ~ + 1000, इकाई °, जिसका अर्थ है बाएँ और दाएँ झुकाव कोण मान। नोट: दशमलव मान का प्रतिनिधित्व करने के लिए, यह मान वास्तविक कोण मान है। 10 से गुणा किया गया.
■आगे और पीछे पिच कोण: 2 बाइट्स, हस्ताक्षरित पूर्णांक मान, मान सीमा: -1000 ~ + 1000, इकाई °, जिसका अर्थ है झुकाव कोण मान। नोट: दशमलव मान का प्रतिनिधित्व करने के लिए, यह मान वास्तविक कोण मान है। 10 से गुणा किया गया.
■जांचें: चेक बाइट से पहले डेटा के सभी बाइट्स के विशेष या परिणाम।
■फ़्रेम का अंत: क्रमशः 2 बाइट्स, 0x0d और 0x0a।
यूजीवी गैस सेंसर संचार प्रोटोकॉल
■डेटा: 6 गैस सेंसर का डेटा जोड़ा जा सकता है (गैस प्रकार बढ़ाया जा सकता है)
■प्रारूप:
बॉड दर: 9600.
कॉन्फ़िगरेशन: 1 स्टॉप बिट, 8 डेटा बिट्स, कोई समता नहीं।
■भेजने का चक्र: 100 एमएस, नियमित आधार पर डेटा भेजना।
नोट: गैस सेंसर डेटा ग्राहक द्वारा जारी किया जाता है।
प्रारूप इस प्रकार है:
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| फ़्रेम हेडर | स्रोत | गंतव्य | दिल की धड़कन | ऑक्सीजन | कार्बन मोनोआक्साइड | अमोनिया | हाइड्रोजन सल्फाइड | ||||
|
|
|
|
|
|
|
|
|
||||
| 0x7E | 0x05 | 0x04 | |||||||||
| 12 | 13 | 14 | 15 | 16 | 17 | 18 | |||||
| सल्फर डाइऑक्साइड | क्लोरीन | जाँच करना | फ़्रेम अंत | ||||||||
|
|
|
|
|
||||||||
| 0x0D | 0x0A | ||||||||||
विस्तृत परिभाषा इस प्रकार है:
■फ़्रेम हेडर: 1 बाइट, 0x7e पर निश्चित।
■स्रोत: 1 बाइट, 0x05 पर निश्चित।
■गंतव्य: 1 बाइट, 0x04 पर निश्चित।
■दिल की धड़कन: 1 बाइट. डेटा भेजने से पहले दिल की धड़कन का मान 1 बढ़ा दिया जाता है, जिसका उपयोग नए डेटा के निर्णय के रूप में किया जाता है। यदि प्राप्तकर्ता के दिल की धड़कन नहीं बदलती है, तो डेटा अपडेट नहीं होता है। अधिकतम मान 249 है, और अधिकतम मान पर पहुंचने के बाद इसे शून्य पर रीसेट कर दिया जाता है।
■ऑक्सीजन: 2 बाइट्स, एक अहस्ताक्षरित पूर्णांक मान, 0 से 1000 तक। डिफ़ॉल्ट मान 0 है, जिसका अर्थ है ऑक्सीजन एकाग्रता का प्रतिशत मान, इकाई% है। नोट: एक दशमलव स्थान की सटीकता व्यक्त करने के लिए, इस मान को 10 से गुणा किया जाता है और फिर प्रसारित किया जाता है।
कार्बन मोनोऑक्साइड: 2 बाइट्स, एक अहस्ताक्षरित पूर्णांक मान, 0 से 1000 तक। डिफ़ॉल्ट मान 0 है, जिसका अर्थ है कार्बन मोनोऑक्साइड की सांद्रता। इकाई पीपीएम है.
■अमोनिया गैस: 2 बाइट्स, एक अहस्ताक्षरित पूर्णांक मान, 0 से 100 तक। डिफ़ॉल्ट मान 0 है, जो अमोनिया गैस की सांद्रता को इंगित करता है। इकाई पीपीएम है.
■हाइड्रोजन सल्फाइड: 2 बाइट्स, एक अहस्ताक्षरित पूर्णांक मान, 0 से 100 तक। डिफ़ॉल्ट मान 0 है, जो हाइड्रोजन सल्फाइड की सांद्रता को इंगित करता है। इकाई पीपीएम है.
■सल्फर डाइऑक्साइड: 2 बाइट्स, एक अहस्ताक्षरित पूर्णांक मान, 0 से 200 तक। डिफ़ॉल्ट मान 0 है, जो सल्फर डाइऑक्साइड की एकाग्रता को इंगित करता है, इकाई पीपीएम है। नोट: एक दशमलव स्थान की सटीकता व्यक्त करने के लिए, इस मान को 10 से गुणा किया जाता है और फिर प्रसारित किया जाता है।
■क्लोरीन: 2 बाइट्स, एक अहस्ताक्षरित पूर्णांक मान, 0 से 100 तक। डिफ़ॉल्ट मान 0 है, जो पीपीएम में क्लोरीन गैस की सांद्रता को इंगित करता है। नोट: एक दशमलव स्थान की सटीकता व्यक्त करने के लिए, इस मान को 10 से गुणा किया जाता है और फिर प्रसारित किया जाता है।
■चेक: 1 बाइट, जो चेक बाइट के सामने सभी डेटा के एक्सक्लूसिव या का परिणाम है।
फ़्रेम का अंत: क्रमशः 2 बाइट्स, 0x0d और 0x0a।
पैकेज सामग्री
| वस्तु | नाम | विवरण | मात्रा |
| 1 | ट्रांसमीटर | एलकेएवी-सी355 | 1 |
| 3 | एंटीना | वीडियो एंटीना | 1 |
| 4 | एंटीना | डेटा एंटीना | 1 |
| 5 | बिजली का केबल | GX12-4P एविएशन कनेक्टर पुरुष | 1 |
| 6 | सेंसर केबल | GX12-5P एविएशन कनेक्टर पुरुष | 1 |
| 7 | एमआईसी | GX12-3P एविएशन कनेक्टर पुरुष | 1 |
| 8 | कंट्रोल बॉक्स | एलकेएवी-6904 | 1 |
| 9 | बीएनसी एक्सटेंशन केबल | 1 मी, पुरुष से पुरुष | 3 |
| 10 | अनुकूलक | एसएमए महिला से एम महिला चार छेद निकला हुआ किनारा वर्गाकार प्लेट (17.5x17.5), मोटी सुई | 2 |
| 11 | अनुकूलक | स्त्री से स्त्री | 2 |
| 12 | आरएफ एक्सटेंशन केबल | 285 मिमी, N पुरुष की कोहनी से N पुरुष का सीधा सिर | 2 |
| 13 | आरएफ एक्सटेंशन केबल | 100 मिमी, एन पुरुष कोहनी से एसएमए पुरुष सीधे सिर तक | 2 |
सीओएफडीएम के लाभ
COFDM मॉड्यूलेशन में बहुत मजबूत क्षीणन प्रतिरोध होता है, COFDM मॉड्यूलेशन अंतिम उपयोगकर्ता से कई उपवाहकों तक संचरण को सक्षम बनाता है, और सिग्नल को एकल-वाहक प्रणाली में रखे गए सिग्नल की तुलना में बहुत अधिक समय तक रखा जा सकता है, इसलिए COFDM में एक मजबूत प्रतिरोध होता है आवेग शोर और तेज़ चैनल क्षीणन प्रतिरोध के लिए। सीओएफडीएम में आवृत्ति का उच्च उपयोग होता है और उप-चैनलों को अलग करने वाले गार्ड बैंड के पारंपरिक उपयोग के बजाय, उप-चैनलों के रूप में ओवरलैपिंग ऑर्थोगोनल सबकैरियर तरंगों की अनुमति देता है, इसलिए यह आवृत्ति दक्षता में सुधार करता है, और स्पेक्ट्रम संसाधनों के उपयोग को अधिकतम करता है।
हाई-स्पीड डेटा ट्रांसमिशन के लिए, सीओएफडीएम में स्वयं-अनुकूली मॉड्यूलेशन तंत्र है जो उपवाहकों को विभिन्न चैनल स्थितियों और पृष्ठभूमि शोर के अनुसार क्यूपीएसके, क्यूएएम, 16 क्यूएएम या 64 क्यूएएम जैसे विभिन्न मॉड्यूलेशन तरीकों को चुनने में सक्षम बनाता है। यदि परिस्थितियाँ अच्छी हैं, तो स्वयं को उच्च-दक्षता वाले मॉड्यूलेशन के अनुसार ढाल लें, यदि स्थितियाँ खराब हैं, तो हस्तक्षेप-विरोधी मॉड्यूलेशन को अपना लें। इसलिए यह विश्वसनीय रूप से हाई-स्पीड डेटा ट्रांसमिशन के लिए अनुकूल हो सकता है।
इसमें मजबूत अंतर-प्रतीक हस्तक्षेप (आईएसआई) क्षमता है, डिजिटल संचार में शोर के अलावा आईएसआई प्रमुख हस्तक्षेप है। चक्रीय उपसर्ग का उपयोग करके COFDM में ISI की मजबूत क्षमता होती है।
कई अन्य तरीकों के साथ संयोजन में उपयोग में आसानी, COFDM को एक मॉड्यूलेशन विधि के रूप में इस्तेमाल किया जा सकता है, इसके अलावा, इसे कई प्रकार की मल्टीपल एक्सेस तकनीक के साथ आसानी से जोड़ा जा सकता है, जो एक ही समय में कई उपयोगकर्ताओं के लिए पहुंच प्रदान करता है। आप कई उपयोगकर्ताओं को ट्रांसमिशन के लिए एक साथ COFDM सूचना प्रौद्योगिकी का उपयोग करने की अनुमति दे सकते हैं।
COFDM डिवाइस के अनुप्रयोग
सीओएफडीएम मॉड्यूलेशन ने "नॉन-लाइन-ऑफ-साइट" और "मोबाइल" वायरलेस ब्रॉडबैंड ट्रांसमिशन की कठिन समस्याओं को हल किया जब दर 2 एमबीपीएस से अधिक हो, इसलिए इसे मोबाइल संचार, वीडियो ट्रांसमिशन और डिजिटल ऑडियो प्रसारण परियोजना जैसे निगरानी प्रणालियों में व्यापक रूप से लागू किया गया है। (डीएबी), हाई-डेफिनिशन टीवी (एचडीटीवी) प्रसारण, स्वास्थ्य देखभाल, मोबाइल संचार (सीडीएमए + ओएफडीएम), वायरलेस लैन (आईईईई 802.1la), ब्रॉडबैंड वायरलेस एक्सेस (बीडब्ल्यूए), वास्तविक समय निगरानी में उच्च गुणवत्ता वाले वीडियो (सैन्य) , प्रसारण, सुरक्षा, समुद्री रक्षा और अन्य उद्योग)।
हाई-स्पीड रियल-टाइम मोबाइल वायरलेस ट्रांसमिशन
सिस्टम प्रत्येक संचार केंद्र को वितरित सार्वजनिक संचार नेटवर्क या निजी संचार नेटवर्क प्रणाली के माध्यम से वास्तविक समय के आपातकालीन दृश्य वीडियो, आवाज, डेटा इत्यादि एकत्र कर सकता है। कमांड के सभी स्तरों के अधिकारी वास्तविक समय कमांड में प्रभावी उपाय करने के लिए सीधे कंप्यूटर से स्थिति को समझ सकते हैं। इसलिए इसे प्राकृतिक आपदाओं की आपातकालीन सेवाओं पर व्यापक रूप से लागू किया जाता है। यह प्रणाली प्रसंस्करण समय को बचाने और आपदाओं से होने वाले नुकसान को कम करने में मदद कर सकती है
वास्तविक समय समुद्री वायरलेस ट्रांसमिशन
समुद्री वायरलेस ट्रांसमिशन की वास्तविक समय की निगरानी तटीय रक्षा, समुद्री, बंदरगाह निरीक्षण और अन्य उद्योगों के लिए अच्छी है। लाइव वीडियो, आवाज, डेटा और नियंत्रण के साथ पूरी प्रक्रिया के माध्यम से समुद्री निगरानी क्षेत्र की वास्तविक समय निगरानी में हेरफेर किया जा सकता है। यह प्रणाली बेहतर दक्षता के साथ समुद्री कमांडिंग, निगरानी करने में मदद कर सकती है।
लाइव प्रसारण वीडियो प्रसारण
जब खेल-कूद का जीवंत प्रसारण किया जाता है, तो COFDM ट्रांसमिशन द्वारा वीडियो की स्पष्टता में काफी सुधार किया जा सकता है।
सार्वजनिक मोबाइल संचार प्रणाली
IEEE 802.1la पहले से ही 5GHz बैंड पर नज़र रख रहा है और OFDM द्वारा हाई-स्पीड डेटा ट्रांसमिशन प्रदान करता है।
निष्कर्ष के रूप में, COFDM मॉड्यूलेशन ने "नॉन-लाइन ऑफ़ साइट" और "मोबाइल" वायरलेस ब्रॉडबैंड ट्रांसमिशन की कठिन समस्याओं को हल कर दिया जब गति 2Mbps से अधिक हो, COFDM उच्च गति पर वीडियो कैप्चर कर सकता है और उच्च गुणवत्ता वाले वास्तविक समय वीडियो प्रसारित कर सकता है, जिससे उपयोगकर्ताओं को असाधारण लाभ मिलता है समाचार संग्रहण, लाइव प्रसारण, वास्तविक समय निगरानी अनुप्रयोगों में स्वतंत्रता।
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या आप एक निर्माता या ट्रेडिंग कंपनी हैं?
हम वायरलेस ट्रांसमिशन सिस्टम में विशेषज्ञता रखने वाले पेशेवर निर्माता हैं।
Q2: मुझे आपको क्यों चुनना चाहिए?
आपको प्रतिस्पर्धी मूल्य, सर्वोत्तम गुणवत्ता, संतुष्ट सेवा और लंबी वारंटी मिलेगी।
Q3: मुझे किस प्रकार की उत्पाद सेवा मिल सकती है?
OEM और ODM सेवा.
Q4: आप किस प्रकार की वारंटी प्रदान करते हैं?
हम एक साल की वारंटी और आजीवन रखरखाव की पेशकश करते हैं।
Q5: भुगतान की शर्तें क्या हैं?
हम बैंक हस्तांतरण, पेपैल या नकद भुगतान स्वीकार करते हैं।
Q6: पैकेजिंग और शिपिंग?
तटस्थ भूरा कार्टन और डीएचएल, फेडेक्स, यूपीएस, टीएनटी या हवा/समुद्र के माध्यम से जहाज।
Q7: डिलीवरी कब तक होगी?
नियमित मॉडल के लिए 1-3 सप्ताह और अनुकूलित मॉडल के लिए 3-5 सप्ताह।
प्रश्न8: क्या मैं परीक्षण के लिए 1 नमूना ऑर्डर कर सकता हूँ?
हाँ, हम नमूना आदेश का स्वागत करते हैं, मिश्रित नमूने स्वीकार्य हैं।
Q9: क्या आपके पास कोई MOQ सीमा है?
कोई सीमा नहीं, 1 पीसी स्वीकार्य है।
प्रश्न10: क्या उत्पाद पर मेरा लोगो छापना ठीक है?
हाँ, कृपया उत्पादन से पहले हमें औपचारिक रूप से सूचित करें और सबसे पहले डिज़ाइन की पुष्टि करें
LinkAV के बारे में
2005 में स्थापित, LinkAV, दर्जी-निर्मित सेवा (OEM) प्रदान करने के लिए पेशेवर इंजीनियरों के एक समूह के साथ, COFDM, IP MESH और 4G-LTE श्रृंखला सहित मोबाइल वायरलेस वीडियो/डेटा ट्रांसमिशन सिस्टम को डिजाइन और निर्माण करने के लिए समर्पित रहा है। LinkAV पुलिस/सैन्य से लेकर आम नागरिकों तक, यूएवी से लेकर यूजीवी/रोबोट तक, तेल क्षेत्र से लेकर जंगल तक, विदेशों से लेकर मुख्य भूमि चीन तक विविध, उच्च मांग वाले ग्राहक आधार की सेवा प्रदान करता है।
LinkAV नवीन वायरलेस संचार और सूचना प्रणालियों का चीन का अग्रणी निर्माता (OEM) है। हमारे उन्नत डेटा लिंक सिस्टम मानव रहित जमीनी वाहन (यूजीवी), मानव रहित हवाई वाहन (ड्रोन, यूएवी) और मानव रहित सतह वाहन (यूएसवी) जैसी सामरिक मानव रहित प्रणालियों में महत्वपूर्ण संचार के लिए आदर्श हैं, और पोर्टेबिलिटी और विश्वसनीयता को ध्यान में रखकर डिजाइन किए गए हैं।
हमारे फायदे
■ वायरलेस संचार समाधान में 15 वर्षों से अधिक का अनुभव।
■ उच्च उत्पाद गुणवत्ता, प्रतिस्पर्धी मूल्य और कम MOQ
■ उत्कृष्ट पूर्व-बिक्री और बिक्री-पश्चात तकनीकी टीम।
■ त्वरित प्रतिक्रिया और तेज़ डिलीवरी।
■ OEM समर्थित।
यूट्यूब:https://www.youtube.com/channel/UCn0iKGgxQtkpi2qG4U0HsZg
आधिकारिक वेबसाइट: http://www.LinkAVtech.com
लिंक्डइन: https://www.linkedin.com/company/linkav-technology/
